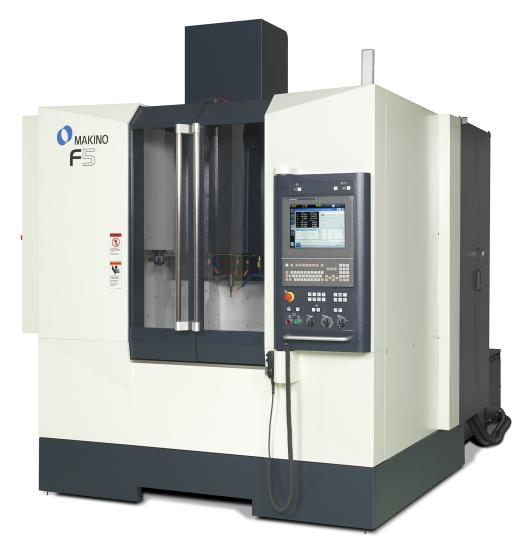

Pionowe centrum obróbcze F5 zostało zaprojektowane z myślą o zapewnieniu poziomu sztywności umożliwiającego frezowanie materiałów twardych bez karbowania powierzchni. Oferowany poziom sprawności, precyzji oraz małe zakresy tolerancji złożeń i dopasowań jest przeznaczony do skomplikowanych, trójwymiarowych geometrii charakterystycznych dla form i matryc odlewniczych oraz produkcji w branży medycznej.
Jednoosiowa konstrukcji maszyny wyróżnia się brakiem elementów wystających oraz dużymi odlewami stanowiącymi trwałą płaszczyznę obróbki. Standardowe zastosowanie precyzyjnych 8 mm śrub kulowych oraz liniałów pomiarowych wyskalowanych do 0,05 mikrona sprawia, że maszyna F5 oferuje najwyższy poziom precyzji. Zespół tych funkcji zapewnia również mniejszą zmienność po godzinach obróbki z minimalnymi zakresami tolerancji. Maszyna F5 zapewnia precyzję ustawienia na poziomie ±0,0015 mm z powtarzalnością ±0,001 mm
Oferowane standardowo wrzeciono HSK-A63 o prędkości roboczej 20 000 obr./min zapewnia wysoką wydajność oraz opatentowaną przez firmę Makino technologię chłodzenia rdzenia i system kontrolowania temperatury pod bieżnią łożysk oraz kołnierza. Dwuzakresowe wrzeciono zapewnia wyjątkowe, zróżnicowane możliwości dzięki zapewnianiu sztywności w dolnych zakresach oraz przy obróbce zgrubnej oraz produkcję pozbawioną wibracji i karbowania powierzchni przy produkcji detali i precyzyjnych elementów za pomocą drobnych narzędzi przy wysokich prędkościach obrotowych.
Maszyna F5 wykorzystuje sterownik Makino Professional 6 z systemem operacyjnym Windows 7 z interfejsem graficznym (GUI), ekranem dotykowym zapewniającym natychmiastowy dostęp do informacji. Urządzenie oferuje przyjazny, efektywny sposób zarządzania i edytowania danych charakterystyczny dla komputerów PC połączony z możliwościami sieciowymi i pamięcią dostępną dla centrów danych.
W maszynie F5 zastosowano również autorskie oprogramowanie Makino Super Geometric Intelligence SGI.5 opracowane specjalnie na potrzeby pracy z wysoką prędkością posuwu, osiągania niskich zakresów tolerancji złożonej obróbki trójwymiarowej, złożonych kształtów z wykorzystaniem ciągłych bloków danych sterowania cyfrowego, co zapewnia ponadstandardowe prędkości produkcji przy utrzymaniu wysokiej precyzji. Technologia SGI.5 pomaga uzyskiwać najkrótsze osiągalne czasy cykli roboczych dzięki ograniczeniu czasu trwania cykli obróbki odlewów, złożonych wgłębień czy rdzeni części dla branży medycznej.
Maszyna zapewnia precyzję pozycjonowania i powtarzalność na poziomie mikronów, a dostępne wrzeciono znajduje zastosowanie z wieloma narzędziami i materiałami. Technologia SGI.5 zapewnia niezrównaną precyzję i szybkość w trudnych, wymagających i złożonych geometriach. Platforma ta jest idealnym rozwiązaniem dla warsztatów, które chcą uzyskać najwyższą wydajność i doskonałe rezultaty obróbki przy rozsądnych kosztach inwestycji. To oferta o korzystnym stosunku ceny do wartości.
|
|
F5 |
|
Przesuwy |
|
|
Przesuw osi X |
900 mm |
|
Przesuw osi Y |
500 mm |
|
Przesuw osi Z |
450 mm |
|
Stół roboczy |
1000 x 500 mm |
|
Max wymiary przedmiotu obrabianego |
1000 x 500 x 450 mm |
|
Max. ciężar detalu |
1000 kg |
|
Wrzeciono |
|
|
Prędkość obrotowa wrzeciona |
20,000 rpm (opc: 30,000 rpm) |
|
Stożek wrzeciona |
HSK-A63 |
|
Moc wrzeciona (max./stałe) |
25 / 11 kW (opc: 22/15 kW) |
|
Moment obrotowy wrzeciona (max./stałe) |
31,8 / 14 Nm (opc: 24,7/16,9 Nm) |
|
Posuw |
|
|
Posuw szybki |
20,000 mm/min |
|
Posuw roboczy |
20,000 mm/min |
|
ATC / Magazyn narzędzi |
|
|
Pojemność magazynu narzędzi ATC |
30 szt (opc: 60 szt) |
|
Maksymalna długość narzędzia |
300 mm |
|
Średnica narzędzia |
ø75 mm / ø125 mm (bez sąsiednich pozycji) |
|
Maksymalna waga narzędzia |
8 kg |
|
Wymiary maszyny |
|
|
Wymiary maszyny |
2565 x 3145(4295) x 3065 mm |
|
Ciężar maszyny |
7500 kg |
