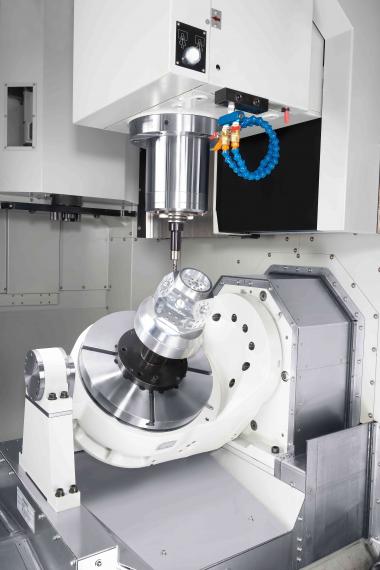

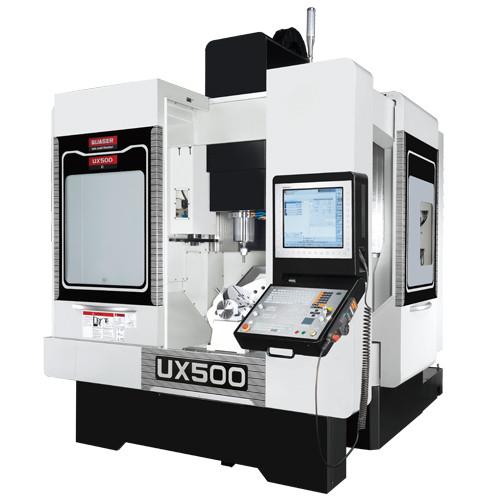

Seria 5-osiowych centrów obróbkowych UX firmy Quaser zapewnia wydajną i dokładną obróbkę pionową CNC z dużą prędkością i jest znana z najnowocześniejszej technologii.
Zalety serii UX obejmują szeroki zakres roboczy, sztywną konstrukcję i wysoką wydajność usuwania wiórów.
Gama UX jest zwykle stosowana w branży motoryzacyjnej, narzędziowej i lotniczej.
Do zaprojektowania korpusu posłużono się metodą elementów skończonych
( FEM ). Uzyskano w ten sposób możliwość zoptymalizowania dużej sztywności korpusu oraz połączenia jej z możliwością osiągania dużych szybkości przesuwu.
Wszystkie elementy korpusu oraz kolumny mają strukturę typu „BOX” co w połączeniu z odpowiednio dobranym użebrowaniem zapewnia wysoką wytrzymałość oraz sztywność obrabiarki.
Korpus wykonany jest ze stabilizowanego odlewu MEEHANITE zapewniającego większą trwałość w stosunku do zwykłych odlewów.
Wszystkie prowadnice są indukcyjne hartowane i precyzyjnie szlifowane. Do realizacji szybkich przesuwów ( 36 m / min ) zastosowano prowadnice toczne na wszystkich trzech osiach.
Konstrukcja korpusu w połączeniu z systemem spłukiwania wiórów zapewnia szybkie usuwane wiórów ze strefy roboczej.

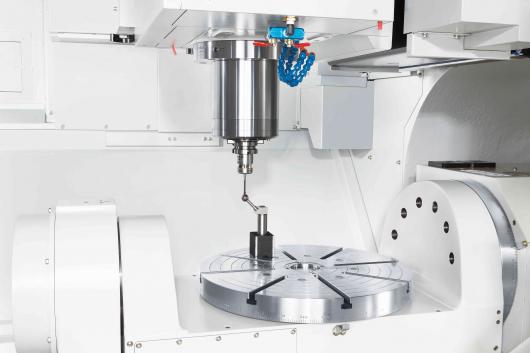

Wrzeciono jest izolowane cieplnie od korpusu obrabiarki, co zwiększa w sposób istotny jego dokładność i żywotność. Zastosowano w nim rozwiązania separujące łożyska od mechanizmu zacisku narzędzia, co także zwiększa jego żywotność.
Wrzeciono posiada zwartą i sztywną konstrukcję zapewniającą wysoką precyzję pracy, osiąganą jedynie przez kilku światowych producentów.
Zastosowano precyzyjne przekładnie śrubowo - kulowe z wstępnym napięciem oraz z podwójną nakrętką. Podwójna, dzielona nakrętka zapewnia możliwość kasowania luzu, tym samym, gwarantując bardzo wysoką dokładność pozycjonowania oraz istotny wzrost trwałości.
Śruba kulkowo – toczna chłodzona jest przez środek. Zwiększa to stabilność sztywności układu napędowego.
Opracowany system smarowania stosowany jest we wszystkich modelach UX centrów obróbczych firmy QUASER. Dostarcza on optymalne ilości środka smarującego pomiędzy połączenia suwliwe. Stworzone w ten sposób warunki gwarantują: stabilność pracy, powtarzalność wymiarową, wzrost dokładności oraz wyraźne wydłużenie żywotności obrabiarki.
| MODEL |
UX500C |
UX500P |
|
ZAKRES ROBOCZY |
|
|
|
Przestrzeń obróbcza (mm) |
Φ410 |
Φ410 |
|
Max. prześwit (mm) |
Φ500 |
Φ500 |
|
Max. wymiary detalu (mm) |
Φ500 x 350 |
Φ500 x 350 |
|
Przesuw osi X (mm) |
712 |
712 |
|
Przesuw osi Y (mm) |
508 |
508 |
|
Przesuw osi Z (mm) |
515 |
|
|
Max. nośność stołu (kg) |
200 |
200 |
|
GŁÓWNE WRZECIONO |
|
|
|
Stożek wrzeciona |
#40 |
|
|
Max. prędkość obrotowa wrzeciona (obr/min) |
12 000 |
9 000 ~ 15 000 |
|
MAGAZYN NARZĘDZI |
|
|
|
Pojemność magazynu narzędzi |
30 (std.) 48/60(opt.) |
48 (std.) 60 (opt.) |
|
Max. tool diameter (mm) |
76.2 |
|
|
Max. średnica narzędzia przy pustych pozycjach bocznych (mm) |
125 |
|
|
Max. długość narzędzia (mm) |
280 |
|
