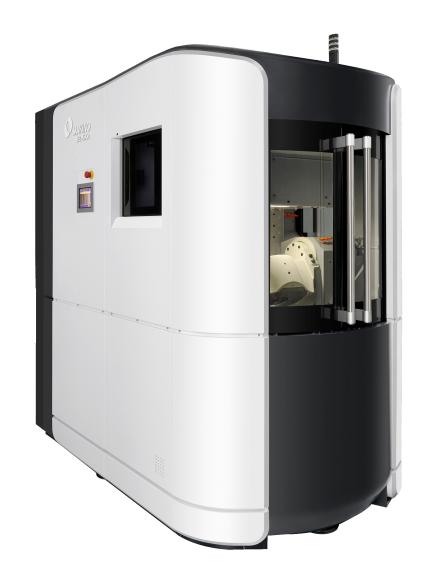

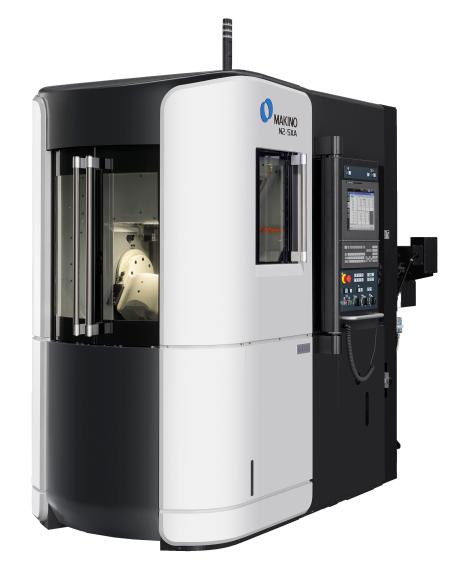

Poziome 5-cioosiowe centrum obróbowe Makino N2-5XA to kompaktowa obrabiarka zaprojektowana dla zapewnienia najlepszej wydajności obróbki bez udziału chłodziwa. Specjalnie zaprojektowana do zastosowania w przemyśle medycznym, N2-5XA spełnia wymagania jakościowe i zapewnia wysoką wydajność.

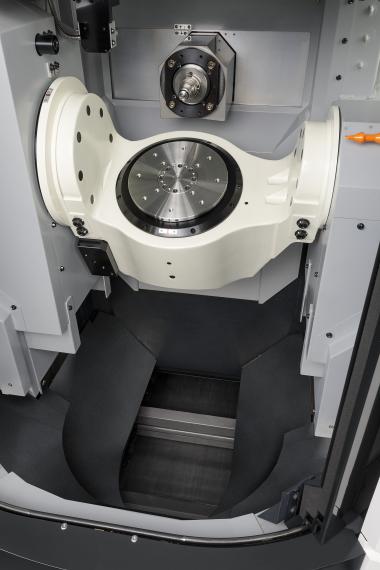

Kompaktowa konstrukcja stołu z pełnym zakresem obrotu, zapewniają elastyczność dostępu do dowolnego fragmentu detalu, z dowolnej pozycji. Dzięki temu oferują pełną elastyczność produkcji detali o wysokiej jakości wykończenia powierzchni, nie tylko w zakresie produkcji implantów.
Obrabiarka, pomimo kompaktowych rozmiarów, znajduje również zastosowanie w obróbce stopów lotniczych.
Nowoczesne sterowanie maszyny Professional 6 posiada otwartą architekturę pozwalającą na integrację z systemami zarządzania produkcją, bazami danych oraz monitorowaniem parametrów procesu w środowisku klienta zgodnie z Industry 4.0.
|
|
N2-5XA |
|
Przesuwy |
|
|
Przesuw osi X |
300 mm |
|
Przesuw osi Y |
300 mm |
|
Przesuw osi Z |
230 mm |
|
Przesuw osi A |
160° (-120°~40°) |
|
Przesuw osi C |
360° |
|
Max. ciężar detalu |
30 kg |
|
Wrzeciono |
|
|
Prędkość obrotowa wrzeciona |
20,000 rpm |
|
Stożek wrzeciona |
HSK-A40 |
|
Moc wrzeciona (max./stałe) |
7,5 / 3,7 kW |
|
Moment obrotowy wrzeciona (max./stałe) |
14,9 / 8 Nm |
|
Posuw |
|
|
Posuw szybki |
X,Y: 42,000 mm/min; Z: 56,000 mm/min |
|
Posuw roboczy |
X, Y, Z: 32,000 mm/min |
|
ATC / Magazyn narzędzi |
|
|
Pojemność magazynu narzędzi ATC |
36 szt |
|
Maksymalna długość narzędzia |
180 mm |
|
Średnica narzędzia |
Ø50 mm |
|
Maksymalna waga narzędzia |
2 kg |
|
Wymiary maszyny |
|
|
Wymiary maszyny |
1465 x 3415 x 2330 mm |
|
Ciężar maszyny |
3100 kg |
