To połączenie w jednej tokarce SWISS wysokiej prędkości oraz maksymalnej wydajności. System narzędziowy ma możliwość elastycznego wyboru użycia osi C lub Y2 w zależności od aktualnych potrzeb obróbczych. Automaty tokarskie serii SW-II posiadają do 9 sterowanych osi!
Nowa, ulepszona konstrukcja odlewu korpusu obrabiarki pozwala na zwiększenie nawet do 20% możliwości obróbczych.
Duży, ruchomy, panel dotykowy sterowania, zapewnia wygodę użytkowania oraz bezpieczeństwo dla operatora.

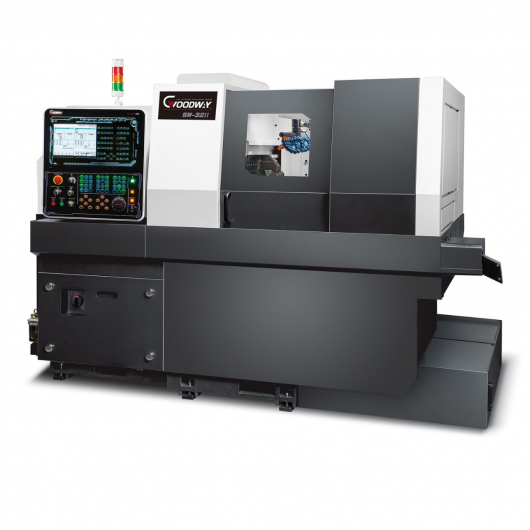

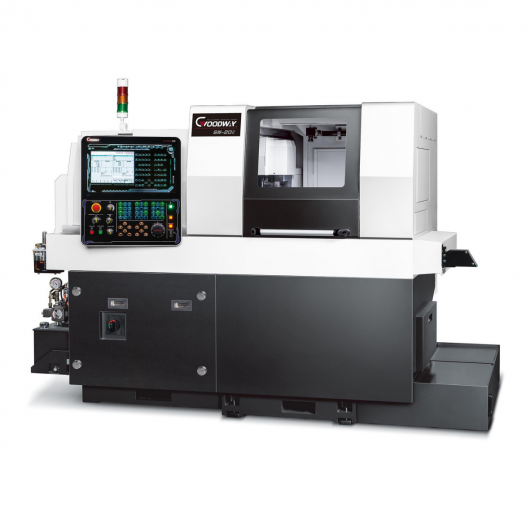

Wybór obrabiarek Goodway modeli SW-20II i SW-32II jest najlepszym rozwiązaniem do obróbki wielkoseryjnej.
Gniazda i oprawy narzędziowe
Kompletny system opraw narzędziowych pozwala na pełne wykorzystanie maszyny w różnych procesach obróbczych takich jak:
- frezowanie obwiedniowe
- frezowanie kanałków frezem tarczowym
- łuszczenie gwintów,
- toczenie sześciokątów,
- wiercenie i frezowanie z głowicą kątową.
|
|
SW-20II |
SW-32II |
|
GŁÓWNE PARAMETRY: |
|
|
|
Max średnica obróbki |
: ø20 mm |
: ø32 mm |
|
Max długość toczenia |
: 220 mm / 50 mm (bez tulei) |
: 315 mm / 80 mm (bez tulei) |
|
WRZECIONO GŁÓWNE: |
|
|
|
Zakres obrotów wrzeciona |
: 10.000 obr/min |
: 7.000 obr/min |
|
Moc silnika wrzeciona (stałe / 15min) |
: 2,2 / 3,7 kW |
: 5,5 / 7,5 kW |
|
Min index wrzeciona |
: 0,001° |
: 0,001° |
|
PRZECIWWRZECIONO |
|
|
|
Zakres obrotów wrzeciona |
: 8.000 obr/min |
|
|
Moc silnika wrzeciona (stałe / 15min) |
: 1,5 / 2,2 kW |
|
|
Min index wrzeciona |
: 0,001° |
|
|
PRZECIWWRZECIONO z napędem wbudowanym |
|
|
|
Zakres obrotów wrzeciona |
: 10.000 obr/min |
: 7.000 obr/min |
|
Moc silnika wrzeciona (stałe / 15min) |
: 2,2 / 3,7 kW |
: 2,2 / 3,7 kW |
|
Min index wrzeciona |
: 0,001° |
: 0,001° |
|
POSUW |
|
|
|
Posuw osi X/Y/Z/XB/ZB |
: 30 m/min |
: 30 m/min |
|
Prowadnice |
: ślizgowe |
: ślizgowe |
|
NARZĘDZIA TOKARSKIE: |
|
|
|
Ilość |
: 6 |
: 6 |
|
Rozmiar |
: □12 |
: □16 |
|
NARZĘDZIA DO OBRÓBKI WEWNĘTRZNEJ: |
|
|
|
Ilość |
: 4 |
: 5 |
|
Rozmiar tuleji |
: ER216 |
: ER20 |
|
Max średnica wiercenia |
: ø10 mm |
: ø13 mm |
|
Max średnica gwintowania |
: M8×1,25 |
: M12×1,75 |
|
NARZĘDZIA NAPĘDZANE BOCZNE: |
|
|
|
Ilość |
: 5 ~ 10 |
: 5 ~ 10 |
|
Max prędkość obrotowa |
: 8.000 obr/min |
: 6.000 obr/min |
|
Moc silnika |
: 1,2 kW |
: 1,4 kW |
|
Rozmiar tulei |
: ER16 |
: ER20 |
|
Max średnica wiercenia |
: ø8 mm |
: ø10 mm |
|
Max możliwość gwintowania |
: M6 x P1.0 |
: M8 x P1.25 |
|
Max średnica freza palcowego |
: ø10 mm |
: ø13 mm |
|
NARZĘDZIA NAPĘDZANE OŚ B (opc) |
|
|
|
Ilość narzędzi do obróbki zewnętrznej / stożek |
: 6 / □12 |
: 5 / □16 |
|
Ilość narzędzi do obróbki poprzecznej |
: 2 / ER16 |
: 2 / ER20 |
|
Ilość narzędzi napędzanych oś B |
: Przód: 3 (ER16) / Tył: 3 (ER11) |
: Przód: 3 (ER20) / Tył: 3 (ER16) |
|
Max prędkość obrotowa |
: 8.000 obr/min |
: 6.000 obr/min |
|
Moc silnika |
: 2,2 kW |
: 2,2 kW |
|
Kąt obrotu |
: max 135° |
: max 135° |
|
SYSTEM TYLNICH NARZĘDZI : |
|
|
|
Max. średnica uchwytu |
: ø20 mm |
: ø32 mm |
|
Max długość uchwytu |
: 80 mm |
: 130 mm |
|
Ilość narzędzi |
:4 |
:4 |
|
Max prędkość obrotowa |
: 8.000 obr/min |
: 5.000 obr/min |
|
Moc silnika |
: 0,4 kW |
: 0,75 kW |
|
Rozmiar tulei |
: ER16 |
: ER20 |
|
Max średnica wiercenia |
: ø8 mm |
: ø13 mm |
|
Max możliwość gwintowania |
: M8 x P1.25 |
: M10 x P1.5 |
|
Oś Y2 (opcja) |
|
|
|
Ilość narzędzi |
: 8 |
: 8 |
|
Przesuw osi Y2 |
: 60 mm |
: 80 mm |
|
Posuw osi Y2 |
: 20 m/min |
: 20 m/min |
|
INNE : |
|
|
|
Sterownik / Monitor |
: Fanuc 31i |
: Fanuc 31i |
|
Wysokość wrzeciona |
: 1.060 mm |
: 1.060 mm |
|
Pojemność zbiornika chłodziwa |
: 260 l |
: 425 l |
|
Wymiary maszyny |
: 2.710 × 1.500 × 1.750 mm |
: 2.915 × 1.700 × 1.795 mm |
|
Waga maszyny |
: 2.850 kg |
: 3.400 kg |
