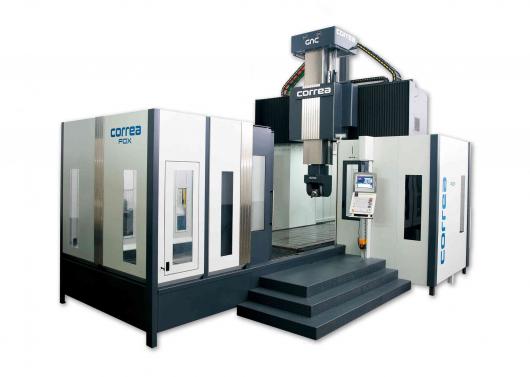

Bramowe centrum obróbcze FOX

FOX reprezentuje nową i innowacyjną koncepcję obrabiarek bramowych, która łączy tradycyjną wydajność obróbki zgrubnej z szybkością i precyzją obróbki wysokowydajnej.

Przejazdy oś X 3000 | 4000 | 5000 | 6000 | 7000 | 8000 | 9000
Przejazdy oś Y 3000 | 3750 | 4250
Przejazdy osi Z 1000 | 1500 | 1750
Ciężar detalu [kg] 15000 | 25000
Prędkość obrotowa wrzeciona 4000 | 6000 | 10000
Uchwyt BT-50

Zawiera unikalny system kontrolujący temperaturę wytwarzaną w osi pionowej maszyny.



FOX

STÓŁ



Powierzchnia stołu

mm

3500 - 8500 x 2000 - 2500

Max ładowność stołu

kg

15000 - 25000

PRZESUWY



Wzdłużny

X mm

3000 - 8000

Poprzeczny

Y mm

3000 / 3750 / 4250

Pionowy

Z mm

1000 / 1500 / 1750

PRZESTRZEŃ OBRÓBCZA



Odległość między kolumnami

Y mm

2500 / 3250 / 3750

Odległość między końcówką głowicy (UAD) a powierzchnią stołu

Z mm

1140 / 1390 / 1640 / 1890 / 2140

POSUWY



Max. posuw

X m/min

30

Y m/min

30

Z m/min

30

CHARAKTERYSTYKA WRZECIONA



Uchwyt



ISO-50 / BT-50 / HSK-100

Prędkość obrotowa wrzeciona

rpm

4000 / 6000 / 10000

Max. moc

kW

37 / 52

Max. moment obrotowy

Nm

1298 / 1375
