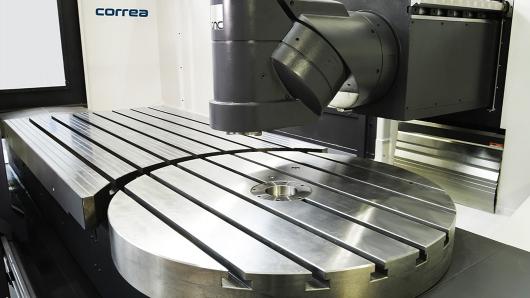

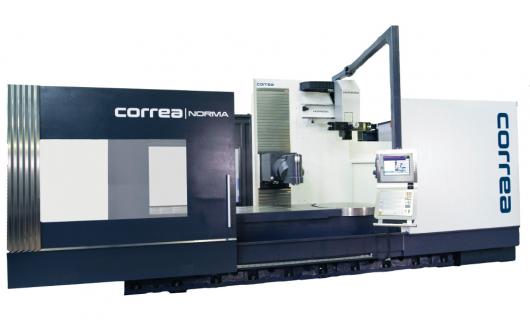

Norma reprezentuje nową koncepcję typu łożowego, z ruchoma głowicą na ramieniu. Obrabiarka charakteryzuje się wysoką klasą wytrzymałości, dzięki elementom konstrukcyjnym o dużych przekrojach wraz z systemem prowadnic ramienia w kształcie litery L.
Wysoka precyzja obrabiarki Norma opiera się również na mechanicznym systemie korekcji opadania ramienia. To elastyczne centrum obróbcze odpowiednia do obróbki skrawaniem i operacji wykańczających.
|
NORMA |
|||||
|
20 |
25 |
35 |
45 |
||
|
STÓŁ |
|
|
|
|
|
|
Powierzchnia stołu |
mm |
2300 x 1000 |
2800 x 1000 |
3800 x 1000 |
4800 x 1000 |
|
Max ładowność stołu |
kg |
4500 |
6500 |
8500 |
10500 |
|
PRZESUWY |
|
|
|
|
|
|
Wzdłużny |
X mm |
2000 |
2500 |
3500 |
4500 |
|
Poprzeczny |
Y mm |
1250 / 1500 |
|||
|
Pionowy |
Z mm |
1500 / 2000 |
|||
|
POSUWY |
|
|
|
|
|
|
Max. posuw |
X m/min |
30 |
|||
|
Y m/min |
30 |
||||
|
Z m/min |
30 |
||||
|
CHARAKTERYSTYKA WRZECIONA |
|
|
|
|
|
|
Uchwyt |
ISO-50 |
||||
|
Prędkość obrotowa wrzeciona |
rpm |
3000/6000 |
|||
|
Max. moc |
kW |
24 - 33 |
|||
|
Max. moment obrotowy |
Nm |
840 - 990 |
|||
|
WAGA |
|
|
|
|
|
|
Waga maszyny |
kg |
17800 |
19000 |
21200 |
24000 |
