Model |
|

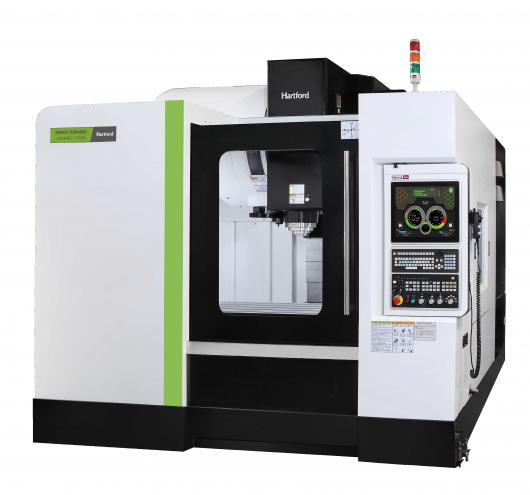

HCMC-1100 |

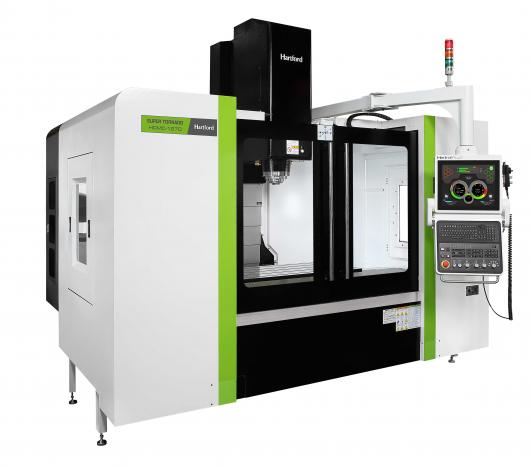

HCMC-1270 #40 |
HCMC-1270 #50 |
HCMC-1370 |
HCMC-1682 |

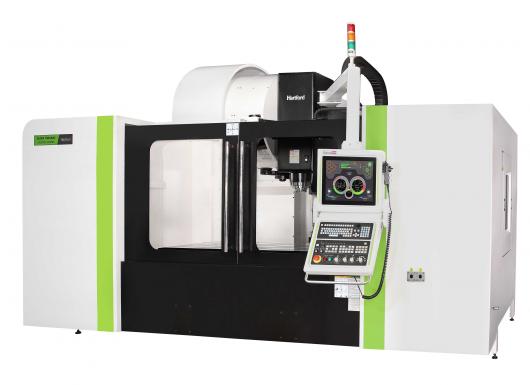

HCMC-2082 |

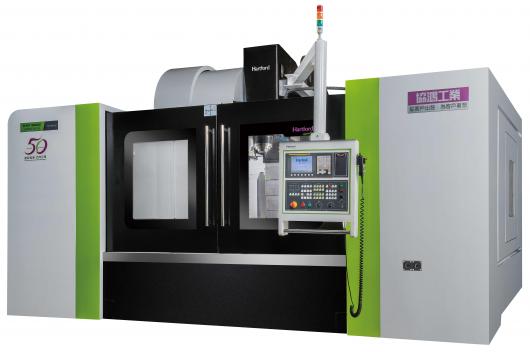

HCMC-2110 |
|
Przestrzeń obróbcza |
mm |
1270x600 |
1370x650 |
1370x650 |
1450x700 |
1750x820 |
2150x820 |
2250x1020 |
|
Przejazdy oś X |
mm |
1100 |
1270 |
1270 |
1300 |
1600 |
2060 |
2100 |
|
Przejazdy oś Y |
mm |
600 |
650 |
650 |
700 |
820 |
820 |
1020 |
|
Przejazdy osi Z |
mm |
630 |
630 |
630 |
660 |
660 opt.820 |
660 opt.820 |
820 |
|
Ciężar detalu |
Kg |
1200 |
1200 |
1200 |
1500 |
2200 |
2600 |
3000 |
|
Prędkość obrotowa |
rpm |
pasowy: 12000; zębata: 6000/8000; DDS: 12000 |
pasowy: 12000; zębata: 6000/8000; DDS: 15000 |
zębata: 6000/8000; DDS: 12000 |
zębata: 6000/8000; DDS: 12000 |
zębata: 6000 |
zębata: 6000/8000; DDS: 12000 |
zębata: 6000/8000; DDS: 12000 |
|
Stożek wrzeciona |
|
#40, #50 |
#40 |
#50 |
#50 |
#50 |
#50 |
#50 |
|
Posuw (X/Y/Z) |
m/min |
24/24/20 |
24/24/20 |
24/24/18 |
24/24/20 |
20/20/18 |
18/18/18 |
15/15/15 |
|
ATC |
szt |
S:16 A:24 |
A:24/30/40 |
A:24(32) |
A:24(32/40) |
A:24(32/40) |
A:24(32/40) |
24(32/40) |
|
Typ prowadnic |
|
toczne |
toczne |
toczne |
toczne |
toczne |
toczne |
toczne |
Pionowe centra obróbcze serii Super Tornado HCMC
