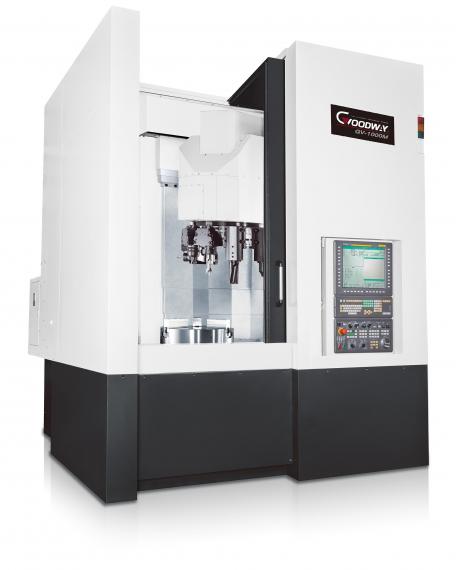

Pionowe centrum tokarskie Goodway GV-1000

Super sztywna obróbka

Max. średnica obróbki 1020
Max. wysokość toczenia 760
Prędkość obrotowa wrzeciona 2000
Pojemność magazynu narzędzi ATC 12
Napędzane narzędzia Tak
Oś Y Tak
Przechwyt Tak

GŁÓWNE PARAMETRY:

Max przelot

: Ø 1020 mm

Max średnica toczenia

: Ø 1000 mm

Max długość toczenia

: 760 mm

Wielkość uchwytu hydraulicznego

: 15” – 32” opcja

WRZECIONO PRZEDMIOTOWE:

Średnica łożysk wrzeciona

: ø200 mm

Końcówka wrzeciona

: A2-15

Moc silnika wrzeciona

: 22 kW (const) / 30 kW (30 min)

Prędkość znamionowa silnika

: 750 obr/min (górny) / 400 obr/min (dolny zakres)

Typ napędu silnika wrzeciona

: przekładnia pasowa + zębata

Zakresy obrotów wrzeciona

: 20 - 2000 obr/min (uchwyt 15”, 18”)

: 15 - 1500 obr/min (uchwyt 21”, 24”)

: 15 - 1000 obr/min (uchwyt 32”)

Pełna moc wrzeciona od

: 76 obr/min

Moment obrotowy wrzeciona

: 2324 / 3768 Nm (const/30min)

OSIE X i Z :

Max przesuw w osi X

: 525 mm

Max przesuw w osi Z

: 780 mm

Posuwy szybkie X / Z

: 24 m/min / 20 m/min

Serwo-silnik osi X

: AC 4kW

Moc Serwo-silnika osi Z

: AC 6kW

GŁOWICA:

Ilość pozycji

: 12

Czas indeksacji

: 1,5 s

Uchwyt narzędzi do toczenia zewnętrznego

: □32 mm

Uchwyt narzędzi do obróbki wewnętrznej

: Ø60 mm

GŁOWICA z NAPĘDZANYMI NARZĘDZIAMI (OPCJA):

Ilość pozycji

: 12

Ilość pozycji napędzanych narzędzi

: 12

Moc wrzeciona napędzanych narzędzi

: 3,7/5,5kW

Uchwyt narzędzi do toczenia zewnętrznego

: □32 mm

Uchwyt narzędzi do obróbki wewnętrznej

: Ø60 mm

Uchwyt napędzanych narzędzi

: ER50(0°) / ER40 (90°)

Prędkość obrotowa napędzanych narzędzi

: 3000 obr/min

OŚ CF (opcjonalnie):

Silnik osi CF

: 3 kW (α12/3000i)

Przełożenie napędu osi CF

: 1/70

Prędkość osi CF

: 30 obr/min

Moment osi CF (ciągły)

: 833 Nm

Kąt indeksacji

: ±0,02°

Dokładność dynamiczna

: ±0,01°

WIELKOŚCI POZOSTAŁE:

Sterownik

: Fanuc 0iTD (opcja 31i)

Pojemność zbiornika hydrauliki

: 30 l

Pojemność zbiornika chłodziwa

: 250 l

Silnik zasilacza hydraulicznego

: 1,5 kW

Pompa chłodziwa / ciśnienie

: 0,48 kW / 10 bar

Pompa spłukiwania / ciśnienie

: 0,76 kW / 5 bar

Waga obrabiarki

: 13500 kg

Główne wymiary

: 2595 × 2975 × 3050 mm

: 4005 × 5425 × 3050 mm z transporterem wiórów
