Konstrukcja
Super sztywna konstrukcja obrabiarki jest wynikiem zaprojektowania jej przy pomocy metody elementów skończonych (FEM). Wykorzystanie korpusu połączonego z kolumną, otrzymanego w procesie odlewania, zwiększyło o 30% sztywność mechaniczną, w porównaniu do standardowych rozwiązań. Obrabiarki serii GV przy dużym obciążeniu utrzymują długotrwałą dokładność. Większa sztywność korpusu, co za tym idzie większa sztywność obróbki pozwala na znaczące wydłużenie życia narzędzi. Korpus wykonany jest ze stabilizowanego odlewu MEEHANITE zapewniającego większą trwałość w stosunku do zwykłych odlewów. Wytrzyma lata rygorystycznej obróbki dzięki zastosowaniu dużej ilości użebrowania i wspomnianej jednoczęściowej, zbalansowanej termicznie, struktury łoża i kolumny.
Wysoko precyzyjne prowadnice zastosowane w osi X i Z zapewniają optymalną kontrolę i płynne pewne przesuwy. Wszystkie powierzchnie kontaktowe, między innymi ślizgów, obudowy wrzeciona, głowicy czy łożysk, są ręcznie szlifowane zachowując maksymalną dokładność montażu, równomierny rozkład obciążenia i sztywność konstrukcyjną.
W każdym napędzie osi zastosowano serwomotory wykorzystujące rozwiązania FANUC serii α i, zapewniając maksymalną wydajność obróbki i dokładność
Głowica standardowa
Serwo indeksująca głowica która ma możliwość osiągnięcia 0,2 sekundy indeksowania dla sąsiednich stacji oraz 0,5 sekundy dla dalej oddalonych pozycji.
Japońskie precyzyjne sprzęgła wyposażone są w automatyczne centrowanie, automatyczne czyszczenie. Z siłą mocowania 3620kg oraz ze zwiększoną powierzchnią zębów sprzęgła, to standardowa głowica sprawdza się w niemal każdych warunkach obróbki.
Głowica z napędzanymi narzędziami (OPCJA)
Wytrzymała głowica z napędem serwo, wraz z osią C, pozwala na wielorodzajową obróbkę przedmiotu obrabianego. Wśród typów obróbki jest oczywiście toczenie, jak również frezowanie, gwintowanie, oraz wiercenie. Dzięki zastosowaniu tej głowicy zredukowany jest czas obróbki, udział operatora, jednocześnie zmniejszone ryzyko utraty dokładności, która mogłaby pojawić się w trakcie przenoszenia elementów z obrabiarki na obrabiarkę.

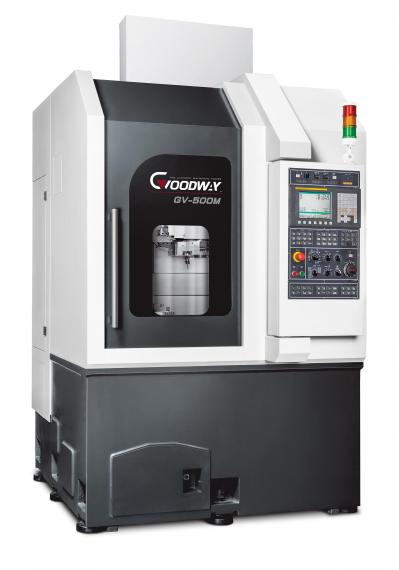

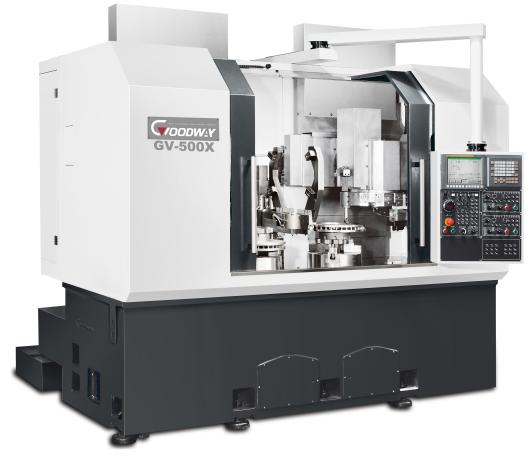

GV-500 to pionowe centrum tokarskie łączące wysoką sztywność konstrukcji, precyzję japońskich prowadnic liniowych oraz sztywnej serwo indeksującej głowic.
|
GŁÓWNE PARAMETRY: |
|
|
Max przelot |
: Ø 650 mm |
|
Max średnica toczenia |
: Ø 620 mm |
|
Max długość toczenia |
: 520 mm |
|
Wielkość uchwytu hydraulicznego |
: 12” – 15” opcja |
|
WRZECIONO PRZEDMIOTOWE: |
|
|
Średnica łożysk wrzeciona |
: ø130 mm |
|
Końcówka wrzeciona |
: A2-8 |
|
Typ silnika wrzeciona |
: FANUC αP30/6000i |
|
Moc silnika wrzeciona |
: 15 kW (const) / 18,5 kW (30 min) |
|
Prędkość znamionowa silnika |
: 400 obr/min |
|
Typ napędu silnika wrzeciona |
: przekładnia pasowa |
|
Zakresy obrotów wrzeciona |
: 3000 obr/min |
|
Pełna moc wrzeciona od |
: 200 obr/min |
|
Moment obrotowy wrzeciona |
: 525 / 883 Nm (const/30min) |
|
OSIE X i Z : |
|
|
Max przesuw w osi X |
: 350 mm |
|
Max przesuw w osi Z |
: 550 mm |
|
Posuwy szybkie X / Z |
: 20 m/min |
|
typ prowadnic |
: toczne |
|
Posuwy robocze X / Z |
: 5000 mm/min |
|
Serwo-silnik osi X |
: AC 1,6 kW |
|
Moc Serwo-silnika osi Z |
: AC 3 kW |
|
Śruba toczna osi X |
: Ø32 / 8 mm |
|
Śruba toczna osi Z |
: Ø36 / 8 mm |
|
GŁOWICA: |
|
|
Ilość pozycji |
: 8 |
|
Czas indeksacji |
: 1,5 s |
|
Uchwyt narzędzi do toczenia zewnętrznego |
: □25 mm |
|
Uchwyt narzędzi do obróbki wewnętrznej |
: Ø50 mm |
|
GŁOWICA z NAPĘDZANYMI NARZĘDZIAMI : |
|
|
Ilość pozycji |
: 12 |
|
Ilość pozycji napędzanych narzędzi |
: 12 |
|
Czas indeksacji |
: 1,5 s |
|
Uchwyt narzędzi do toczenia zewnętrznego |
: □25 mm |
|
Uchwyt narzędzi do obróbki wewnętrznej |
: Ø40 mm |
|
Uchwyt napędzanych narzędzi |
: ER32 |
|
Prędkość obrotowa napędzanych narzędzi |
: 40 – 4000 obr/min |
|
Moc silnika napędu narzędzi obrotowych |
: 4,5 kW |
|
WIELKOŚCI POZOSTAŁE: |
|
|
Sterownik |
: Fanuc 0iTD (opcja 31i) |
|
Pojemność zbiornika hydrauliki |
: 20 l |
|
Pojemność zbiornika chłodziwa |
: 250 l |
|
Pompa chłodziwa / ciśnienie |
: 0,7 kW / 10 bar |
|
Pompa spłukiwania / ciśnienie |
: 1,17 kW / 5 bar |
|
Waga obrabiarki |
: 5600 kg |
|
Główne wymiary |
: 1520 × 2200 × 2500 mm |
