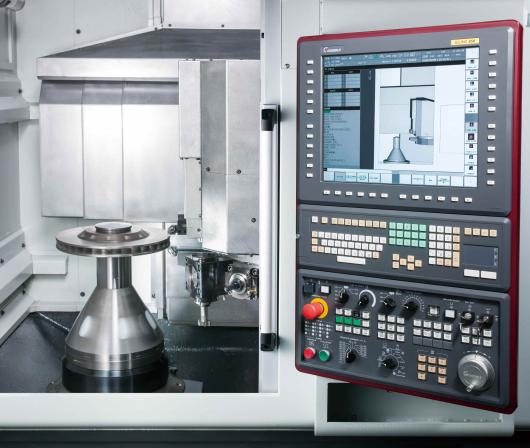

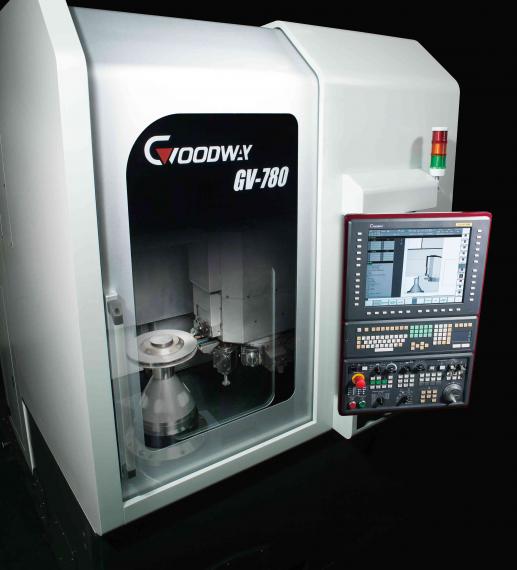

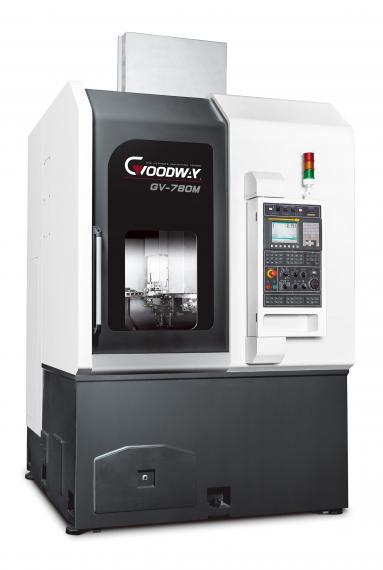

Pionowe centrum tokarskie Goodway GV-780

Kompaktowość konstrukcji + pełnia możliwości obróbki ciężkiej.

Max. średnica obróbki 820
Max. wysokość toczenia 660
Prędkość obrotowa wrzeciona 2000
Pojemność magazynu narzędzi ATC 8, 12
Napędzane narzędzia Tak
Oś Y Tak
Przechwyt Tak

Konstrukcja

Super sztywna konstrukcja obrabiarki jest wynikiem zaprojektowania jej przy pomocy metody elementów skończonych (FEM). Wykorzystanie korpusu połączonego z kolumną, otrzymanego w procesie odlewania, zwiększyło o 30% sztywność mechaniczną, w porównaniu do standardowych rozwiązań. Obrabiarki serii GV przy dużym obciążeniu utrzymują długotrwałą dokładność. Większa sztywność korpusu, co za tym idzie większa sztywność obróbki pozwala na znaczące wydłużenie życia narzędzi. Korpus wykonany jest ze stabilizowanego odlewu MEEHANITE zapewniającego większą trwałość w stosunku do zwykłych odlewów. Wytrzyma lata rygorystycznej obróbki dzięki zastosowaniu dużej ilości użebrowania i wspomnianej jednoczęściowej, zbalansowanej termicznie, struktury łoża i kolumny.

Wysoko precyzyjne prowadnice zastosowane w osi X i Z zapewniają optymalną kontrolę i płynne pewne przesuwy. Wszystkie powierzchnie kontaktowe, między innymi ślizgów, obudowy wrzeciona, głowicy czy łożysk, są ręcznie szlifowane zachowując maksymalną dokładność montażu, równomierny rozkład obciążenia i sztywność konstrukcyjną.

W każdym napędzie osi zastosowano serwomotory wykorzystujące rozwiązania FANUC serii α i, zapewniając maksymalną wydajność obróbki i dokładność

Głowica standardowa

Serwo indeksująca głowica która ma możliwość osiągnięcia 0,2 sekundy indeksowania dla sąsiednich stacji oraz 0,5 sekundy dla dalej oddalonych pozycji.

Japońskie precyzyjne sprzęgła wyposażone są w automatyczne centrowanie, automatyczne czyszczenie. Z siłą mocowania 3620kg oraz ze zwiększoną powierzchnią zębów sprzęgła, to standardowa głowica sprawdza się w niemal każdych warunkach obróbki.

Głowica z napędzanymi narzędziami (OPCJA)

Wytrzymała głowica z napędem serwo, wraz z osią C, pozwala na wielorodzajową obróbkę przedmiotu obrabianego.  Wśród typów obróbki jest oczywiście toczenie, jak również frezowanie, gwintowanie, oraz wiercenie.  Dzięki zastosowaniu tej głowicy zredukowany jest czas obróbki, udział operatora, jednocześnie zmniejszone ryzyko utraty dokładności, która mogłaby pojawić się w trakcie przenoszenia elementów z obrabiarki na obrabiarkę.

GŁÓWNE PARAMETRY:

Max przelot

: Ø 850 mm

Max średnica toczenia

: Ø 660 mm

Max długość toczenia

: 660 mm

Wielkość uchwytu hydraulicznego

: 15” – 18” opcja

WRZECIONO PRZEDMIOTOWE:

Średnica łożysk wrzeciona

: ø160 mm

Końcówka wrzeciona

: A2-11

Moc silnika wrzeciona

: 18,5 kW (const) / 22 kW (30 min)

Prędkość znamionowa silnika

: 575 obr/min

Typ napędu silnika wrzeciona

: przekładnia pasowa

Zakresy obrotów wrzeciona

: 2000 obr/min

Pełna moc wrzeciona

: 288 obr/min

Moment obrotowy wrzeciona

: 620 / 1050 Nm (const/30min)

OSIE X i Z :

Max przesuw w osi X

: 500 mm

Max przesuw w osi Z

: 670 mm

Posuwy szybkie X / Z

: 20 m/min

typ prowadnic

: toczne

GŁOWICA:

Ilość pozycji

: 8 / 12 (Opc)

Czas indeksacji

: 0,2 s

Uchwyt narzędzi do toczenia zewnętrznego

: □32 mm

Uchwyt narzędzi do obróbki wewnętrznej

: Ø50 mm

GŁOWICA z NAPĘDZANYMI NARZĘDZIAMI :

Ilość pozycji

: 12

Ilość pozycji napędzanych narzędzi

: 12

Czas indeksacji

: 0,2 / 0,5 (180 st) s

Uchwyt narzędzi do toczenia zewnętrznego

: □25 mm

Uchwyt narzędzi do obróbki wewnętrznej

: Ø40 mm

Uchwyt napędzanych narzędzi

: ER32

Prędkość obrotowa napędzanych narzędzi

: 40 – 4000 obr/min

Moc silnika napędu narzędzi obrotowych

: 4,5 kW

WIELKOŚCI POZOSTAŁE:

Sterownik

: Fanuc 0iF

Waga obrabiarki

: 9000 kg

Główne wymiary

: 1880 × 3600 × 3560 mm
