Zaawansowana odwrócona konstrukcja pionowa na wrzecionie
Pierwsze wrzeciono zamiast funkcji ramienia robota może mocować materiał bezpośrednio w uchwycie.
W maszynie nie jest wymagane skomplikowane urządzenie do obracania przedmiotu obrabianego, przedmiot obrabiany można obracać we wrzecionach bardzo szybko i niezawodnie.
Aby uprościć zapotrzebowanie na siłę roboczą
Kompletny interfejs urządzeń peryferyjnych, dostępny do wyposażenia różnych typów urządzeń automatycznych zgodnie z rzeczywistym zapotrzebowaniem.
Aby łatwo zintegrować się z przemysłem 4.0, możesz wybrać inteligentny system GOODWAY G.LINC 350 (opcja).
Wielozadaniowość, wszystko w jednej maszynie
Aby zintegrować dwa pionowe centra tokarskie i zwiększyć możliwości obróbki, nie trzeba angażować więcej siły roboczej przy przewracaniu przedmiotu obrabianego.
Seria GVI jest dostępna z głowicą obrotową i osią C do wykonywania wielu zadań na obrabianym przedmiocie, takich jak toczenie, frezowanie, wiercenie i gwintowanie.
Kompaktowa konstrukcja maszyny
System załadunku i rozładunku przedmiotu obrabianego, urządzenie odwracające to MULTI-IN-ONE
Ze względu na zoptymalizowaną konstrukcję z tylnym przenośnikiem wiórów, powierzchnia podłogi maszyny wynosi tylko 8,2 m2。
|
Model |

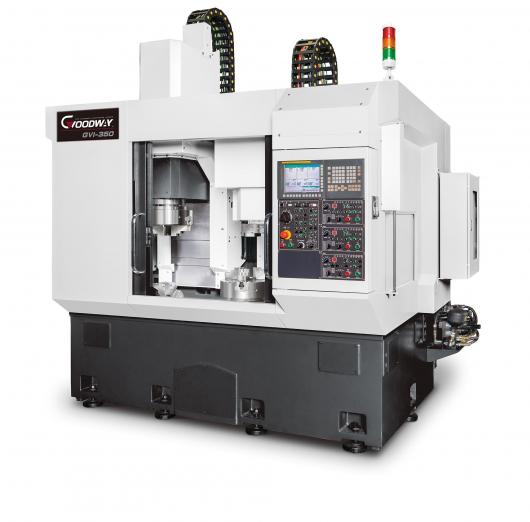

GVI-350 |
|
|
GŁÓWNE PARAMETRY: |
||
|
Max przelot |
: Ø 550 mm |
|
|
Max średnica toczenia |
: Ø 350 mm |
|
|
Max wysokość toczenia |
: 400 mm |
|
|
Nośność stołu |
: 20 kg |
|
|
1 i 2 WRZECIONO |
||
|
Średnica łożysk wrzeciona (przód) |
: Ø 120 mm |
|
|
Średnica łożysk wrzeciona (tył) |
: Ø 110 mm |
|
|
Typ uchwytu |
: A2-80 |
|
|
Moc silnika wrzeciona |
: 11 kW (const) / 15 kW (30 min) |
|
|
Typ napędu silnika wrzeciona |
: pasowa |
|
|
Zakresy obrotów wrzeciona |
: 20 ~ 3000 obr/min |
|
|
Moment obrotowy wrzeciona (30 min) |
: 286 Nm |
|
|
OSIE X i Z: |
||
|
1 wrzeciono: Max przesuw w osi X1 |
: 750 mm |
|
|
1 wrzeciono: Max przesuw w osi Z2 |
: 550 mm |
|
|
Górna głowica: Max przesuw w osi X2 |
: 550 mm |
|
|
Górna głowica: Max przesuw w osi Z2 |
: 550 mm |
|
|
Posuwy X / Z |
: 24 m/min |
|
|
Posuwy szybkie X / Z |
: 1~5000 mm/min |
|
|
Typ prowadnic |
: ślizgowe |
|
|
GŁOWICA NARZĘDZIOWA GÓRA i DÓŁ |
||
|
Ilość pozycji |
: 8 |
|
|
Max wielkość zewnętrzna narzędzia |
: □ 25 mm |
|
|
Max wielkość wewnętrzna narzędzia |
: Ø 50 mm |
|
|
Prędkość indeksowania |
: 0,2 sek.(sąsiadujący) |
|
|
WIELKOŚCI POZOSTAŁE: |
||
|
Dokładność pozycjonowania |
: ±0,01 mm |
|
|
Powtarzalność |
: ±0,005 mm |
|
|
Standardowy sterownik |
: Fanuc 0iTF |
|
|
Pojemność zbiornika hydrauliki |
: 50 l |
|
|
Waga obrabiarki |
: 10000 kg |
|
|
Główne wymiary |
: 3080 × 2650 × 3320 mm |
|
