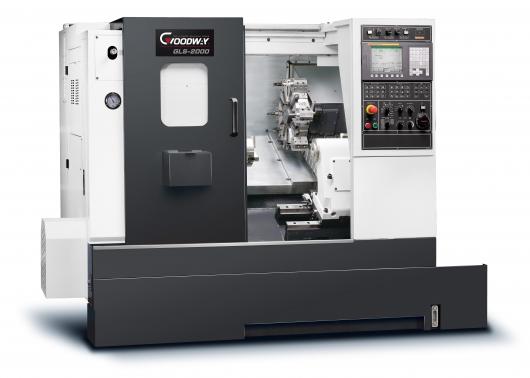

Dzięki najnowszej technologii obrabiarek i precyzyjnym toczeniom, GOODWAY przedstawia szybkie centrum tokarskie CNC serii GLS-2000.
Wszystkie najważniejsze elementy maszyny zamocowane są na solidnym korpusie żeliwnym. Użyte dwa typy rodzajów łoża w połączeniu z super sztywnością korpusu i kompaktowymi rozmiarami zapewnia superwydajną moc obróbki.
Seria GLS-2000 wyposażona w opcjonalną głowicę rewolwerową z napędzanymi narzędziami, osią Y i wrzecionem pomocniczym może jednocześnie prowadzić procesy toczenia, frezowania i wiercenia, aby zwiększyć wydajność i spełnić Twoje dzisiejsze i przyszłe potrzeby .
Cechy charakterystyczne:
- Konstrukcja łoża pochylonego pod kątem 30˚ zapewnia płynne odprowadzanie wiórów i łatwiejszy dostęp dla operatora.
- Stalowe osłony prowadnic i specjalne wycieraczki formowane z gumy o wytrzymałości przemysłowej zapewniają trwałość.
- Całkowicie zamknięte osłony przeciwbryzgowe zatrzymują wióry i płyn chłodzący, zapewniając bezpieczne i czyste środowisko pracy.
- System automatycznego smarowania dostarcza odmierzone ilości smaru do prowadnic, śrub kulowych i ważnych elementów. Dystrybucja jest automatycznie wyłączana podczas pracy na biegu jałowym, aby zapobiec marnotrawstwu.
Główne elementy konstrukcyjne zostały połączone w jedną solidną konstrukcję. Nisko położony środek ciężkości ze skośnym łożem o 30˚ zapewnia najsztywniejszą możliwą podstawę dla wrzeciona, głowicy i konika.
Mocno żebrowane, jednoczęściowe, wyważone termicznie łoże i części odlewnicze, wykonane z odlewu „MEEHANITE”, zbudowane są tak, aby wytrzymać lata rygorystycznego, wysokowydajnego toczenia.
Konstrukcja łoża pochylonego pod kątem 30 stopni zapewnia ponadto doskonałe podparcie wrzeciona, głowicy rewolwerowej i konika, tworząc w ten sposób sztywność potrzebną do długotrwałego, precyzyjnego toczenia i wydajnego usuwania wiórów.
|
GŁÓWNE PARAMETRY: |
||
|
Max średnica przelotu |
: Ø 560 mm |
|
|
Max przelot nad suportem |
: Ø 230 mm |
|
|
Max średnica obróbki |
: Ø 390 mm |
|
|
Max długość obróbki |
: 330/L: 630 mm |
|
|
Dopuszczalna średnica uchwytu |
: 8” |
|
|
Max średnica pręta |
: Ø 65 mm |
|
|
Dokładność pozycjonowania |
: 0.00069o |
|
|
Dokładność powtarzalności |
: ± 0.00027 o |
|
|
Sterowanie |
: FANUC Oi-TF |
|
|
WRZECIONO: |
||
|
Średnica otworu wrzeciona |
: Ø 76 mm |
|
|
Średnica łożyska wrzeciona |
: Ø 110 mm |
|
|
Stożek wrzeciona |
: A2-6 |
|
|
Moc silnika wrzeciona |
: 11 kW (const) / 15 kW (30 min) |
|
|
Typ napędu silnika wrzeciona |
: bezpośredni pasowy |
|
|
Zakres obrotów wrzeciona |
: 4500 obr/min |
|
|
Pełna moc wrzeciona |
: 750 obr/min |
|
|
OŚ C (opcja) |
||
|
Napęd osi Cf |
: FANUC AC Servo motor |
|
|
Min. kąt indeksowania |
: ± 0.0010 |
|
|
Dokładność |
: ± 0.0020 |
|
|
OSIE X i Z: |
||
|
Max przesuw w osi X |
: 230 mm |
|
|
Max przesuw w osi Z |
: 330 / L: 630 mm |
|
|
Posuwy szybkie X / Z |
: 30 m/min |
|
|
Typ prowadnic |
: toczne |
|
|
Zakres posuwów roboczych |
: 1 – 4800 mm/min |
|
|
Moc Serwo-silnika osi X |
: 2,7 kW |
|
|
Moc Serwo-silnika osi Z |
: 2,7 kW |
|
|
Średnica śruby kulowej osi X |
: Ø 32 mm |
|
|
Średnica śruby kulowej osi Z |
: Ø 32 mm |
|
|
GŁOWICA NARZĘDZIOWA |
||
|
Ilość pozycji |
: 12 / 10 |
|
|
Napęd indeksacji |
: AC Serwo-silnik |
|
|
Czas indeksacji |
: 0.2 sek.(nastawienie) 0.5 sek.( obrót 180 stopni) |
|
|
Uchwyt trzonka do obróbki zewnętrznej |
: □25 mm |
|
|
Uchwyt trzonka do obróbki wewnętrznej |
: ø40 mm |
|
|
GŁOWICA Z NAPĘDZANYMI NARZĘDZIAMI (Opcja) |
||
|
Max długość |
: 210 / L: 540 mm |
|
|
Ilość pozycji z napędzanymi narzędziami |
: 12 |
|
|
Napęd narzędzi napędzanych |
: 2,7 kW |
|
|
Moment obrotowy narzędzi napędzanych |
: 8 Nm |
|
|
Uchwyt do obróbki zewnętrznej |
: □ 20 mm |
|
|
Uchwyt do obróbki wewnętrznej |
: Ø 25 mm |
|
|
Uchwyt napędzanych narzędzi |
: ER25 (Ø 16 mm) |
|
|
Prędkość obrotowa napędzanych narzędzi |
: 4000 obr/min |
|
|
OŚ Y (Opcja) : |
||
|
Max średnica obróbki |
: Ø 310 mm |
|
|
Max. długość obróbki |
: 540 mm |
|
|
Max przesuw w osi Y |
: 70 = ± 35 mm |
|
|
Posuwy szybkie Y |
: 10 m/min |
|
|
Typ prowadnic |
: toczne |
|
|
Zakres posuwów roboczych |
: 1 – 4800 mm/min |
|
|
Moc Serwo-silnika osi Y |
: 2.7 kW |
|
|
Średnica śruby kulowej osi Y |
: Ø 32 mm |
|
|
KONIK (Opcja) : |
||
|
Stożek pinoli |
: MT-4 (obrotowy kieł) |
|
|
Średnica / wysuw pinoli |
: Ø 70 mm / 80 (L: 150) mm |
|
|
Przesuw konika |
: 300 / L:500 mm |
|
|
PRZECIWWRZECIONO (Opcja) : |
||
|
Średnica otworu wwrzeciona |
: Ø 42 mm |
|
|
Przelot wrzeciona |
: Ø 31 mm |
|
|
Średnica łożyska wrzeciona |
: Ø 75 mm |
|
|
Moc silnika wrzeciona |
: 3,7 kW (const) / 5,5 kW (30 min) |
|
|
Typ napędu silnika wrzeciona |
: bezpośredni |
|
|
Zakres obrotów wrzeciona |
: 6000 obr/min |
|
|
Pełna moc wrzeciona |
: 1750 / 2300 obr/min |
|
|
Moment obrotowy wrzeciona |
: 15/30 Nm (stałe/5min) |
|
|
Przesuw osi Z2 |
: 630 mm |
|
|
Prędkość posuwu osi Z2 |
: 30 m/min |
|
|
Typ prowadnic |
: toczne |
|
|
WYMIARY GABARYTOWE : |
||
|
Ciężar maszyny |
: 3000 / L: 3400 kg |
|
|
Wymiary maszyny |
: 2612 x 1780 x 1752 mm |
|
|
Pojemność zbiornika hydrauliki |
: 20 l |
|
|
Pojemność zbiornika chłodziwa |
: 100 / 160 l |
|
|
Pompa układu chłodzenia |
: 0,5 kW przy 3 bar |
|
