Seria GLA tajwańskiego producenta GOODWAY, jest serią kompaktowych poziomych centrów tokarskich. Oferowany model jest połączeniem niskiej ceny oraz wysokiej wydajności, zwiększający wyraźnie produktywność. Seria została opracowana przez producenta według wieloletnich doświadczeń działu Badawczo Rozwojowego w zakresie produkcji sprzętu do obróbki małych detali. Osiągnęli oni pożądany efekt, kompaktowego centrum tokarskiego, o wymaganych parametrach obróbczych, które jednocześnie z łatwością można dostosować do procesów automatyzacji.
Konstruktorzy firmy Goodway, optymalizując swój projekt obrabiarki GLA, osiągnęli wyjątkowo małą powierzchnię, jaką zajmuje obrabiarka na hali. W porównaniu z innymi obrabiarkami z 6” uchwytami, wymiary zostały zmniejszone o 30%! Zwłaszcza wymiar szerokości robi wrażenie– jest to jedyne 1667 mm. Linia produkcyjna złożona z modeli GLA znacząco pomaga oszczędzić miejsce w fabryce, przy zachowaniu wysokiej wydajności.
Łatwy dostęp do przestrzeni roboczej dla operatora oraz ergonomiczny kształt obrabiarki, pozwala na szybsze i bezpieczne przezbrajanie.
Wszystkie najważniejsze elementy maszyny zamontowane są na solidnym korpusie żeliwnym. Konstrukcje zaprojektowano z wykorzystaniem Metody Elementów Skończonych (MES) (sztywność większa dodatkowo o 40% względem standardowych metod projektowania). Dzięki temu proponowana tokarka serii GLA jest sztywna, zapewnia bardzo wysoką dokładność i wydłużoną trwałość urządzenia w długim okresie eksploatacji.
Osie X / Z z wysokiej dokładności prowadnicami linowymi, osiągają wyjątkową wydajność oraz sterowalność. Dodatkowo blok ślizgowy został wstępnie dociążony, by wyeliminować szczelinę oraz kontrolować odkształcenia termiczne
Hartowane i precyzyjnie oszlifowane śruby kulowe klasy C3 zapewniają najwyższą dokładność i trwałość. Dzięki zastosowaniu maksymalnego naprężenia wstępnego podczas montażu można zmniejszyć odkształcenia termiczne, a maszyna może zachować stabilną dokładność nawet przez długi czas
Zastosowano Serwo-indeksującą ( 12-pozycyjną ) głowicę co pozwoliło na skrócenie czasu wymiany narzędzia do 0.2 sek. (maksymalnie 0.5 sek. w przypadku narzędzia znajdującego się po przeciwnej stronie dysku głowicy).
Opcjonalna głowica z napędzanymi narzędziami w modelu GLA pozwala na wykonywanie operacji frezowania, wiercenia, oraz gwintowania, pozwalając na zaoszczędzenie czasu przezbrajania i przenoszenia detalu na inne obrabiarki
Głowica 12 pozycyjna może zostać wyposażona w 6 narzędzi napędzanych, pozwalających zredukować pracę operatora, czas wykonania detalu, z jednoczesnym zwiększeniem dokładności wykonania, (co wynika z pominięcia czynności przekładania detalu z maszyny do maszyny).
OPCJONALNA AUTOMATYZACJA
Opcjonalne systemy wykorzystują procesy automatyzacji, mogą wesprzeć produkcję na niesamowitą skalę.
W zależności od detalu i stopnia automatyzacji, można obrabiarkę doposażyć w gantry loader, ramie robota, automatyczne drzwi, kurtyny bezpieczeństwa, magazyny załadowczo odbiorcze, czujnik pneumatyczny posadowenia detalu w uchwycie, wbudowany odbiornik z transporterem detali, sondy narzędzia oraz detalu
|
|

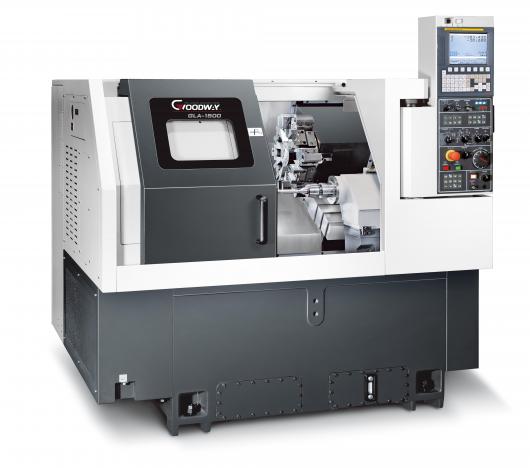

GLA-1500 |
|
GŁÓWNE PARAMETRY: |
|
|
Max średnica przelotu |
: Ø 520 mm |
|
Max przelot nad suportem |
: Ø 290 mm |
|
Max średnica obróbki |
: Ø 200 mm |
|
Max długość obróbki |
: 250 mm |
|
Max ciężar elementu |
: 40 kg |
|
Dopuszczalna średnica uchwytu |
: 6” |
|
Max średnica pręta |
: Ø 45 mm |
|
Dokładność powtarzalności |
: +/- 0.003 mm |
|
Typ sterowania w standardzie |
: CNC FANUC 0i-TF |
|
WRZECIONO: |
|
|
Średnica otworu wrzeciona |
: Ø 56 mm |
|
Średnica łożyska wrzeciona |
: Ø 80 mm |
|
Cylinder hydrauliczny |
: 6” |
|
Stożek wrzeciona |
: A2-5 |
|
Moc silnika wrzeciona |
: 5,5 kW (const) / 7,5 kW (15 min) / 11 kW (15%) |
|
Typ napędu silnika wrzeciona |
: bezpośredni pasowy |
|
Zakres obrotów wrzeciona |
: 4500 / 6000 obr/min (opc) |
|
Pełna moc wrzeciona |
: 1500 / 2000 obr/min (opc) |
|
OŚ CF (opcjonalnie): |
|
|
Indeksacja |
: ± 0,0010 |
|
Dokładność |
: ± 0,020 |
|
OSIE X i Z: |
|
|
Max przesuw w osi X |
: 120 mm |
|
Max przesuw w osi Z |
: 300 mm |
|
Posuwy szybkie X / Z |
: 18 m/min |
|
Typ prowadnic |
: Liniowe |
|
Zakres posuwów roboczych |
: 1 – 4800 mm/min |
|
Moc Serwo-silnika osi X |
: 0,75 AC / 1 kW |
|
Moc Serwo-silnika osi Z |
: 0,75 AC / 1 kW |
|
Średnica śruby kulowej osi X |
: Ø 32 mm |
|
Średnica śruby kulowej osi Z |
: Ø 42 mm |
|
GŁOWICA NARZĘDZIOWA : |
|
|
Ilość pozycji |
: 12 |
|
Napęd do indeksacji |
: FANUC AC Serwo-silnik |
|
Czas indeksacji |
: 0.2 s (nastawienie), 0.5 s ( obrót 180°) |
|
Dokładność pozycjonowania |
: +/-0.00069° |
|
Powtarzalność pozycjonowania |
: +/-0.00027° |
|
Uchwyt trzonka do obróbki zewnętrznej |
: □20 mm |
|
Uchwyt trzonka do obróbki wewnętrznej |
: ø25 mm
|
|
GŁOWICA NARZĘDZIOWA NAPĘDZANA (opc.): |
|
|
Max. długość toczenia |
: 250 mm |
|
Ilość pozycji |
: 12 |
|
Ilość pozycji narzędzi napędzanych |
: 6 |
|
Moc silnika napędu narzędzia |
: 1,2 kW |
|
Moment obrotowy napędu narzędzia |
: 7 Nm |
|
Napęd indeksacji |
: AC Serwo-silnik FANUC |
|
Czas indeksacji |
: 0.2 sek.(nastawienie), 0.5 sek.( obrót 180 stopni) |
|
Uchwyt trzonka do obróbki zewnętrznej |
: □20 mm |
|
Uchwyt trzonka do obróbki wewnętrznej |
: ø25 mm |
|
Uchwyt trzonka napędzanego narzędzia |
: 25 mm , tulejka ER20 |
|
Zakres obrotów narzędzia |
: 4000 obr/min |
|
KONIK (opcjonalnie): |
|
|
Stożek pinoli |
: MT-4 (obrotowy) |
|
Średnica / wysuw pinoli |
: Ø 70 mm / 80 mm |
|
Przesuw konika |
: staly |
|
Dostępne wersje |
: programowalna pinola |
|
INNE DANE : |
|
|
Ciężar maszyny |
: 2600 kg |
|
Wymiary maszyny |
: 1667 x 1487 x 1730 mm |
|
Pojemność zbiornika hydrauliki |
: 18 l |
|
Pojemność zbiornika chłodziwa |
: 150 l |
