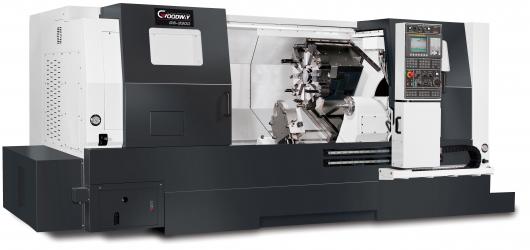

Centra tokarskie GS-3300 i GS-3600 posiadają łoża skośne pod kątem ponad 30 stopni, zapewniające sztywną konstrukcję i umożliwiające samoczynne usuwanie wiórów i doskonały dostęp do przestrzeni roboczej dla operatora.
Korpus żeliwny w postaci jednolitego monobloku poddawany jest obróbce termicznej - sezonowaniu. Wszystkie odlewane elementy wykonywane są z żeliwa FC35-Meehanite (standardem przemysłowym jest FC25~30). FC35 jest w stanie wytrzymać o wiele większe naprężenia bez odkształceń i większym stopniu tłumi wibracje.
Wszystkie najważniejsze elementy maszyny zamocowane są na solidnym korpusie żeliwnym. Dodatkowo sztywność maszyny została zwiększona poprzez nisko umiejscowiony środek ciężkości oraz wykorzystanie Metody Elementów Skończonych (FEM) w fazie projektowania ( sztywność większa dodatkowo o 30% względem standardowych metod projektowania). Dzięki temu tokarki GS-3300 oraz GS-3600 są w pełni przeznaczone do super ciężkiej obróbki jak również zapewniają bardzo wysoką dokładność i wydłużoną trwałość narzędzia w długim okresie eksploatacji.
Prowadnice ślizgowe osi X i Z są powiększone i wzmocnione w stosunku do poprzednich modeli. W maszynie stosowane są wysoko-precyzyjne śruby kulowe klasy C-3 ze wstępnym naprężeniem minimalizującym zmiany wymiarów pod wpływem temperatury.
W modelach GS-2000 oraz GS-3000 zastosowano głowicę produkcji japońskiej, wyposażonej w precyzyjne 3 –częściowe sprzęgło o średnicy ø250mm. To rozwiązanie pozwala na wyjątkowo wysokie parametry obróbki.
Głowica ta z napędem servo osiąga czas indeksacji na poziomie 0,3 sekundy, dla sąsiadujących narzędzi oraz 0,8 sekund dla leżących przeciwlegle narzędzi

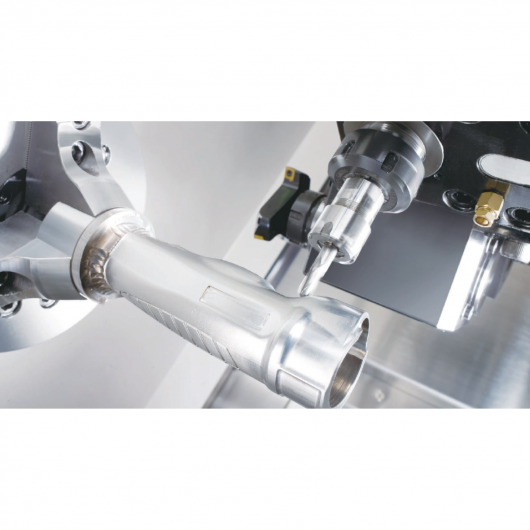

Zastosowanie napędzanych narzędzi oraz osi C na obrabiarkach serii GS-2000 oraz GS-3000 pozwala na wykonywanie różnorodnych zadań takich jak toczenie, frezowanie, wiercenie oraz gwintowanie. Daje to możliwość zmniejszenia czasu przezbrojeń oraz likwidacje ryzyka utraty dokładności w trakcie przenoszenia detali na inne obrabiarki.
Głowica z napędzanymi narzędziami wyposażona jest w silnik o mocy 4,5 kW, by zapewnić odpowiedni poziom skuteczności przy obróbce frezowania, wiercenia oraz gwintowania.
Z opcjonalnym przeciwwrzecionem cały proces może być wykonany w jednej obrabiarce. Ruch osi B na przeciwwrzecionie jest wykonywany przy współpracy z tocznymi prowadnicami , co daje szybkość ruchu (30m/min) jak również precyzyjność. Przeciwwrzeciono może być również wyposażone w oś C.
|
GŁÓWNE PARAMETRY: |
GS-3300 |
GS-3600 |
|
Max średnica przelotu |
: Ø 700 mm |
: Ø 700 mm |
|
Max przelot nad suportem |
: Ø 800 mm |
: Ø 800 mm |
|
Max średnica obróbki |
: Ø 570 mm |
: Ø 570 mm |
|
Max długość obróbki |
: 780 mm (opc. L 1530 mm) |
: 746 mm (opc. L 1496 mm) |
|
Dopuszczalna średnica uchwytu |
: 12” |
: 15” |
|
Max średnica pręta |
: Ø 90 mm |
: Ø 105 mm |
|
Dokładność pozycjonowania / powtarzalności |
: +/- 0.003 mm ( X,Z,Y,B ) / +/- 0.003 mm ( X,Z,Y,B ) |
: +/- 0.003 mm ( X,Z,Y,B ) / +/- 0.003 mm ( X,Z,Y,B ) |
|
Typ sterowania w standardzie |
: CNC FANUC 0i-TF |
: CNC FANUC 0i-TF |
|
WRZECIONO: |
|
|
|
Średnica otworu wrzeciona |
: Ø 101 mm |
: Ø 120 mm |
|
Średnica łożyska wrzeciona |
: Ø 140 mm |
: Ø 160 mm |
|
Stożek wrzeciona |
: A2-8 |
: A2-11 |
|
Moc silnika wrzeciona |
: 18,5 kW (stałe)/22 kW (30min) |
: 18,5 kW (stałe)/22 kW (30min) |
|
Typ napędu silnika wrzeciona |
: bezpośredni pasowy |
: bezpośredni pasowy |
|
Zakres obrotów wrzeciona |
: 3000 obr/min |
: 2500 obr/min |
|
Pełna moc wrzeciona od |
: 403 obr/min |
: 261 obr/min |
|
Moment obrotowy wrzeciona (30 min/szczyt) |
: 438/521 Nm |
: 677/805 Nm |
|
OŚ CF (opcjonalnie): |
|
|
|
Prędkość osi CF |
: 33 obr/min |
: 33 obr/min |
|
OSIE X i Z: |
|
|
|
Max przesuw w osi X 1) |
: 300 mm |
: 300 mm |
|
Max przesuw w osi Z 1) |
: 780 / 1530 mm |
: 780 / 1530 mm |
|
Posuwy szybkie X / Z |
: 30 m/min |
: 30 m/min |
|
Typ prowadnic |
: Ślizgowe |
: Ślizgowe |
|
Zakres posuwów roboczych |
: 1 – 4800 mm/min |
: 1 – 4800 mm/min |
|
Średnica śruby kulowej osi X |
: Ø 36 mm |
: Ø 36 mm |
|
Średnica śruby kulowej osi Z |
: Ø 36 mm / Ø 40 mm |
: Ø 36 mm / Ø 40 mm |
|
GŁOWICA NARZĘDZIOWA : |
|
|
|
Ilość pozycji |
: 12 |
: 12 |
|
Napęd do indeksacji |
: AC Serwo-silnik FANUC |
: AC Serwo-silnik FANUC |
|
Czas indeksacji |
: 0.3 s (nastawienie), 0.8 s (pojedynczy ruch) |
: 0.3 s (nastawienie), 0.8 s (pojedynczy ruch) |
|
Dokładność pozycjonowania |
: 0.00069° |
: 0.00069° |
|
Powtarzalność pozycjonowania |
: 0.00027° |
: 0.00027° |
|
Uchwyt trzonka do obróbki zewnętrznej |
: □25 mm |
: □25 mm |
|
Uchwyt trzonka do obróbki wewnętrznej |
: ø40 mm |
: ø40 mm |
|
GŁOWICA NARZĘDZIOWA NAPĘDZANA (opc.): |
|
|
|
Max. średnica obróbki |
: ø440 mm |
: ø440 mm |
|
Il. pozycji narzędzi napędzanych |
: 12 |
: 12 |
|
Moc silnika napędu narzędzia |
: 4,5 kW |
: 4,5 kW |
|
Czas indeksacji |
: 0.3 s (sąsiadujący), 0.8 s (pojedynczy ruch) |
: 0.3 s (sąsiadujący), 0.8 s (pojedynczy ruch) |
|
Uchwyt trzonka do obróbki zewnętrznej |
: □25 mm |
: □25 mm |
|
Uchwyt trzonka do obróbki wewnętrznej |
: ø40 mm |
: ø40 mm |
|
Uchwyt trzonka napędzanego narzędzia |
: 20 mm , tulejka ER32 |
: 20 mm , tulejka ER32 |
|
Zakres obrotów narzędzia |
: 4000 obr/min |
: 4000 obr/min |
|
OŚ Y (opcjonalnie): |
|
|
|
Max średnica obróbki |
: Ø 400 mm |
: Ø 400 mm |
|
Max przesuw w osi Y |
: 100 mm = +50 mm |
: 100 mm = +50 mm |
|
Posuwy szybkie X/Y |
: 10 m/min |
: 10 m/min |
|
Typ prowadnic |
: Ślizgowe |
: Ślizgowe |
|
Zakres posuwów roboczych |
: 1 – 4800 mm/min |
: 1 – 4800 mm/min |
|
Średnica śruby kulowej osi X |
: Ø 36 mm |
: Ø 36 mm |
|
Średnica śruby kulowej osi Y |
: Ø 32 mm |
: Ø 32 mm |
|
KONIK (opcjonalnie): |
|
|
|
Stożek pinoli |
: MT-4 (stały) / śr pinoli Ø 110 mm : MT-4 (obrotowy) / śr pinoli Ø 120 mm |
: MT-4 (stały) / śr pinoli Ø 110 mm : MT-5 (obrotowy) / śr pinoli Ø 120 mm |
|
Średnica / wysuw pinoli |
: 150 mm |
: 150 mm |
|
Przesuw konika |
: programowalny: 650 / 1400 mm : serwo: 700 / 1450 mm |
: programowalny: 650 / 1400 mm : serwo: 700 / 1450 mm |
|
Dostępne wersje |
: programowalny / serwo |
: programowalny / serwo |
|
PRZECIW-WRZECIONO (opcjonalnie): |
|
|
|
Dopuszczalna średnica uchwytu |
: 8” |
: 8” |
|
Średnica łożyska wrzeciona |
: Ø 100 mm |
: Ø 100 mm |
|
Stożek wrzeciona |
: A2-6 |
: A2-6 |
|
Moc silnika wrzeciona |
: 15 kW (const)/ 18,5 kW (15min) |
: 15 kW (const)/ 18,5 kW (15min) |
|
Moment obrotowy (ciągły/30 min) |
: 95 Nm / 118 Nm |
: 95 Nm / 118 Nm |
|
Typ napędu |
: wbudowany ( elektro-wrzeciono ) |
: wbudowany ( elektro-wrzeciono ) |
|
Zakres obrotów wrzeciona |
: 5000 obr/min |
: 5000 obr/min |
|
WYMIARY GABARYTOWE : |
|
|
|
Ciężar maszyny |
: 6500 kg |
: 6500 kg |
|
Wymiary maszyny |
: 3550 x 2120 x 1800 mm |
: 3550 x 2120 x 1800 mm |
|
Pojemność zbiornika hydrauliki |
: 30 l |
: 30 l |
|
Pojemność zbiornika chłodziwa |
: 290 l |
: 290 l |
|
Pompa układu chłodzenia |
: 0,7 kW przy 4,2 bar |
: 0,7 kW przy 4,2 bar |
