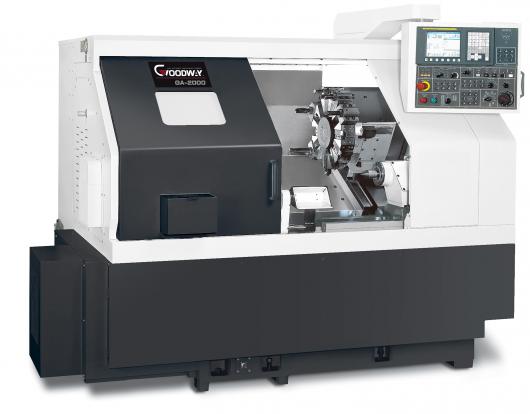

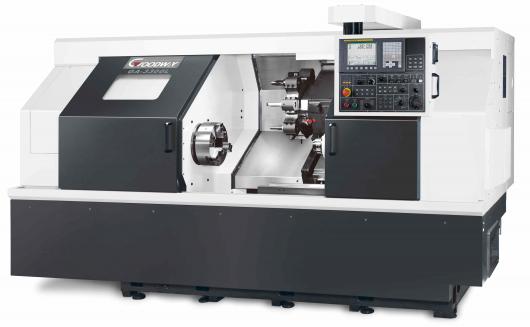

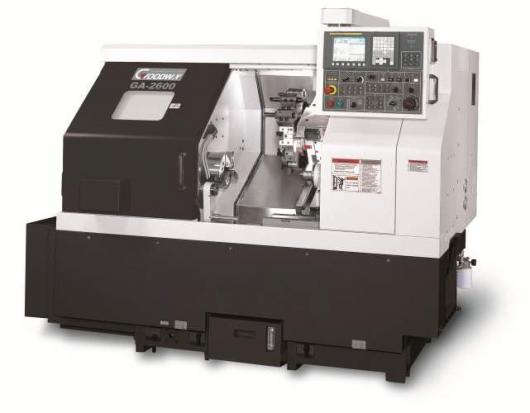

Modele GA są obrabiarkami wysokowydajnymi skierowanymi w szczególności do ciężkiej obróbki. Standardem zastosowanych w tych tokarkach są napędy wysokoobrotowe, bardzo sztywne prowadnice oraz duże głowice indeksowane z serwo napędem.
Z obrabiarkami GA produkcja staje się konkurencyjna pod względem osiągania szybszych czasów cyklów, szybszych ruchów obróbczych oraz wysokiej efektywności przy toczeniu trudnoskrawalnych materiałów.
Cechy charakterystyczne:
- Niezwykle mocne wrzeciona o wysokim momencie obrotowym dostarczają 2,5 ~ 4 razy większy moment obrotowy niż standardowe wrzeciona.
- Bardzo duże serwosilniki osi Z zapewniają siłę niezbędną do wydajnego wiercenia otworów o dużej średnicy.
- Aby wytrzymać wysoką wydajność maszyny przy zachowaniu trwałości, do podparcia wrzecion zastosowano wytrzymałe łożyska wałeczkowe, a prowadnice osi są wykonane z supersztywnych, jednoczęściowych prowadnic skrzynkowych.
- W ofercie serii GA dostępnych jest łącznie 26 modeli. Skorzystaj z poniższej tabeli, aby wybrać model, który najlepiej odpowiada Twoim potrzebom.
Ze względu na przeznaczenie maszyny do obróbki typu ciężkiego zastosowano konstrukcję płaskiego łoża z super szerokimi hartowanymi prowadnicami ślizgowymi będącymi częścią odlewu korpusu.
Dodatkowo sanie suportu głowicy zostały pochylone o 30 stopni umożliwiając łatwiejsze usuwanie wiórów oraz łatwość dostępu do przestrzeni roboczej dla operatora.
Wszystkie najważniejsze elementy maszyny zamocowane są na solidnym korpusie żeliwnym. Dodatkowo sztywność maszyny została zwiększona poprzez nisko umiejscowiony środek ciężkości, ukośne umiejscowione sanie suportu pod kątem 30 stopni oraz wykorzystanie Metody Elementów Skończonych (MES) w fazie projektowania (sztywność większa dodatkowo o 40% względem standardowych metod projektowania). Dzięki temu proponowana tokarka serii GA jest w pełni przeznaczona do super ciężkiej obróbki jak również zapewnia bardzo wysoką dokładność i wydłużoną trwałość narzędzia w długim okresie eksploatacji.
Korpus żeliwny w postaci jednolitego monobloku poddawany jest obróbce termicznej - sezonowaniu. Wszystkie odlewane elementy wykonywane są z żeliwa FC35-Meehanite (standardem przemysłowym jest FC25~30). FC35 jest w stanie wytrzymać o wiele większe naprężenia bez odkształceń i większym stopniu tłumi wibracje.
Zastosowano Serwo-indeksującą ( 12-pozycyjną ) głowicę co pozwoliło na skrócenie czasu wymiany narzędzia 0.2 sek. (maksymalnie 0.5 sek. w przypadku narzędzia znajdującego się po przeciwnej stronie dysku głowicy). Zmiana narzędzia dokonywana jest w jednym ruchu, bez zatrzymania na poszczególnych pozycjach.
Opcjonalnie maszynę można wyposażyć w głowicę Serwo-indeksującą 12-pozycyjną, na której jest możliwość zamocowania narzędzi napędzanych, pozwalających zredukować pracę operatora, czas wykonania detalu, z jednoczesnym zwiększeniem dokładności wykonania ( co wynika z pominięcia czynności przekładania detalu z maszyny do maszyny ). Napędzane narzędzia można zamocować w ilości 12 sztuk jednocześnie
|
GŁÓWNE PARAMETRY: |
GA-3000 |
GA-3300 |
GA-3600 |
|
|
Max średnica przelotu |
: Ø 600 mm |
: Ø 600 mm |
: Ø 600 mm |
|
|
Max przelot nad suportem |
: Ø 500 mm |
: Ø 500 mm |
: Ø 500 mm |
|
|
Max średnica obróbki |
: Ø 500 mm |
: Ø 500 mm |
: Ø 500 mm |
|
|
Max długość obróbki |
: 629 mm / 929 mm / 1229 mm* |
: 624 mm / 924 mm / 1224 mm** |
: 596 mm / 896 mm / 1196 mm*** |
|
|
Max ciężar elementu |
: 340 kg |
: 340 kg |
: 340 kg |
|
|
Dopuszczalna średnica uchwytu |
: 10” (12”) |
: 12” |
: 15” |
|
|
Max średnica pręta |
: Ø 75 mm |
: Ø 90 mm |
: Ø 105 mm |
|
|
Dokładność pozycjonowania |
: tolerancja 0.01 mm |
: tolerancja 0.01 mm |
: 0.01 mm |
|
|
Dokładność powtarzalności |
: +/- 0.003 mm |
: +/- 0.003 mm |
: ±0.003 mm |
|
|
Typ sterowania w standardzie |
: CNC FANUC 0i-TF |
: CNC FANUC 0i-TF |
: CNC FANUC 0i-TF |
|
|
WRZECIONO: |
|
|
|
|
|
Średnica cylindra przelotowego |
: Ø 75,5 mm |
: Ø 90,5 mm |
: Ø 105,5 mm |
|
|
Średnica otworu wrzeciona |
: Ø 90 mm |
: Ø 101 mm |
: Ø 121 mm |
|
|
Średnica łożyska wrzeciona |
: Ø 130 mm |
: Ø 140 mm |
: Ø 160 mm |
|
|
Stożek wrzeciona |
: A2-8 |
: A2-8 |
: A2-11 |
|
|
Moc silnika wrzeciona |
: 18,5 kW (const) / 22 kW (30 min) |
: 18,5 kW (const) / 22 kW (30 min) |
: 18,5 kW (const) / 22 kW (30 min) |
|
|
Typ napędu silnika wrzeciona |
: bezpośredni pasowy |
: bezpośredni pasowy |
: bezpośredni pasowy |
|
|
Zakres obrotów wrzeciona |
: 30– 3000 obr/min |
: 30– 3000 obr/min |
: 25– 2500 obr/min |
|
|
Pełna moc wrzeciona |
: 403 obr/min |
: 403 obr/min |
: 373 obr/min |
|
|
Moment obrotowy wrzeciona (30 min/ciągła) |
: 522/439 Nm |
: 544 / 439 Nm |
: 563 / 473 Nm |
|
|
WRZECIONO O DWÓCH ZAKRESACH PRĘDKOŚCI (opcjonalnie) : |
|
|
|
|
|
Zakresy obrotów wrzeciona |
- niskie |
: 30-1050 obr/min |
: 30-1050 obr/min |
: 30-1000 obr/min |
|
- wysokie |
: 1050 – 3000 obr/min |
: 1050 – 3000 obr/min |
: 1000 – 2500 obr/min |
|
|
Pełna moc wrzeciona od |
- niskie |
: 263 obr/min |
: 263 obr/min |
: 239 obr/min |
|
- wysokie |
: 1050 obr/min |
: 1050 obr/min |
: 955 obr/min |
|
|
Moment obrotowy wrzeciona |
- niskie |
: 946 Nm (15 min) |
: 946 Nm (15 min) |
: 1040 Nm (15 min) |
|
- wysokie |
: 237 Nm (30 min) |
: 237 Nm (30 min) |
: 260 Nm (30 min) |
|
|
OŚ CF (opcjonalnie): |
|
|
|
|
|
Prędkość osi CF |
: 33 obr/min |
: 33 obr/min |
: 33 obr/min |
|
|
Moment obrotowy osi CF |
: 480 Nm |
: 480 Nm |
: 480 Nm |
|
|
OSIE X i Z: |
|
|
|
|
|
Max przesuw w osi X |
: 260 mm |
: 260 mm |
: 260 mm |
|
|
Max przesuw w osi Z |
: 630 / 930 / 1230 mm |
: 630 / 930 / 1230 mm |
: 630 / 930 / 1230 mm |
|
|
Posuwy szybkie X / Z |
: 20 / 24 m/min |
: 20 / 24 m/min |
: 20 / 24 m/min |
|
|
Typ prowadnic |
: Ślizgowe |
: Ślizgowe |
: Ślizgowe |
|
|
Zakres posuwów roboczych |
: 1 – 4800 mm/min |
: 1 – 4800 mm/min |
: 1 – 4800 mm/min |
|
|
Moc Serwo-silnika osi X |
: 2,7 kW |
: 2,7 kW |
: 2,7 kW |
|
|
Moc Serwo-silnika osi Z |
: 4,5 kW |
: 4,5 kW |
: 4,5 kW |
|
|
Średnica śruby kulowej osi X |
: Ø 36 mm |
: Ø 36 mm |
: Ø 36 mm |
|
|
Średnica śruby kulowej osi Z |
: Ø 45 mm |
: Ø 45 mm |
: Ø 45 mm |
|
|
GŁOWICA NARZĘDZIOWA: |
|
|
|
|
|
Ilość pozycji |
: 12 / 10 opcja |
: 12 / 10 opcja |
: 12 / 10 opcja |
|
|
Napęd do indeksacji |
: AC Serwo-silnik |
: AC Serwo-silnik |
: AC Serwo-silnik |
|
|
Czas indeksacji |
: 0.2 s (nastawienie), 0.5 s ( obrót 180°) |
: 0.2 s (nastawienie), 0.5 s ( obrót 180°) |
: 0.2 s (nastawienie), 0.5 s ( obrót 180°) |
|
|
Dokładność pozycjonowania |
: +/-0.00069° |
: +/-0.00069° |
: +/-0.00069° |
|
|
Powtarzalność pozycjonowania |
: +/-0.00027° |
: +/-0.00027° |
: +/-0.00027° |
|
|
Uchwyt trzonka do obróbki zewnętrznej |
: □25 mm |
: □25 mm |
: □25 mm |
|
|
Uchwyt trzonka do obróbki wewnętrznej |
: ø40 mm (ø50 mm opcja) |
: ø40 mm (ø50 mm opcja) |
: ø40 mm (ø50 mm opcja) |
|
|
GŁOWICA NARZĘDZIOWA NAPĘDZANA (opcjonalnie): |
|
|
|
|
|
Ilość pozycji |
: 12 |
: 12 |
: 12 |
|
|
Ilość pozycji narzędzi napędzanych |
: 12 |
: 12 |
: 12 |
|
|
Moc silnika napędu narzędzia |
: 4,5 kW |
: 4,5 kW |
: 4,5 kW |
|
|
Moment obrotowy napędu narzędzia |
: 22 Nm |
: 22 Nm |
: 22 Nm |
|
|
Napęd indeksacji |
: AC Serwo-silnik FANUC |
: AC Serwo-silnik FANUC |
: AC Serwo-silnik FANUC |
|
|
Czas indeksacji |
: 0.2 sek.(nastawienie), 0.5 sek.( obrót 180 stopni) |
: 0.2 sek.(nastawienie), 0.5 sek.( obrót 180 stopni) |
: 0.2 sek.(nastawienie), 0.5 sek.( obrót 180 stopni) |
|
|
Uchwyt trzonka do obróbki zewnętrznej |
: □25 mm |
: □25 mm |
: □25 mm |
|
|
Uchwyt trzonka do obróbki wewnętrznej |
: ø40 mm (ø50 mm opcja) |
: ø40 mm (ø50 mm opcja) |
: ø40 mm (ø50 mm opcja) |
|
|
Uchwyt trzonka napędzanego narzędzia |
: ER32 |
: ER32 |
: ER32 |
|
|
Zakres obrotów narzędzia |
: 40 – 4000 obr/min |
: 40 – 4000 obr/min |
: 40 – 4000 obr/min |
|
|
KONIK (opcjonalnie): |
|
|
|
|
|
Stożek pinoli |
: MT-5 (stały) / (MT-4 (obrotowy) opcja) |
: MT-5 (stały) / (MT-4 (obrotowy) opcja) |
: MT-5 (stały) / (MT-4 (obrotowy) opcja) |
|
|
Średnica / wysuw pinoli |
: Ø 110 mm / 150 mm |
: Ø 110 mm / 150 mm |
: Ø 110 mm / 150 mm |
|
|
Przesuw konika |
: 450 / 750 / 1050 mm |
: 450 / 750 / 1050 mm |
: 450 / 750 / 1050 mm |
|
|
Dostępne wersje |
: programowalny |
: programowalny |
: programowalny |
|
|
ODBIORNIK DETALI (opcjonalnie): |
|
|
|
|
|
Max średnica detalu |
: Ø 105 mm |
: Ø 105 mm |
: Ø 105 mm |
|
|
Max długość detalu |
: 180 mm |
: 180 mm |
: 180 mm |
|
|
INNE DANE : |
|
|
|
|
|
Ciężar maszyny |
: 5800 / 6500 / 7000 kg * |
: 5800 / 6500 / 7000 kg * |
: 5800 / 6500 / 7000 kg * |
|
|
Wymiary maszyny |
: 2845 x 1965 x 1910 mm |
: 3165 x 1980 x 1910 mm
|
: 3642 x 1965 x 1910 mm |
|
|
Wymiary maszyny z transporterem wiórów |
: 3840 x 1965 x 1910 mm |
: 4160 x 1980 x 1910 mm |
: 4637 x 1965 x 1910 mm |
|
|
Pojemność zbiornika hydrauliki |
: 40 l |
: 40 l |
: 40 l |
|
|
Pojemność zbiornika chłodziwa |
: 145 l |
: 145 l |
: 145 l |
|
|
Pompa układu chłodzenia |
: 3 bar |
: 3 bar |
: 3 bar |
|
|
|
*GA-3000 / GA-3000/900 / GA-3000L |
**GA-3600 / GA-3600/900 / GA-3600L |
***GA-3800 / GA-3800/900 / GA-3800L |
|
