Cechy charakterystyczne konstrukcji:
Łoże skośne pod kątem 30 stopni, umożliwiające samoczynne usuwanie wiórów i doskonały dostęp do przestrzeni roboczej dla operatora
Korpus żeliwny w postaci jednolitego monobloku poddawany jest obróbce termicznej - sezonowaniu. Wszystkie odlewane elementy wykonywane są z żeliwa FC35-Meehanite (standardem przemysłowym jest FC25~30). FC35 jest w stanie wytrzymać o wiele większe naprężenia bez odkształceń i większym stopniu tłumi wibracje.
Wszystkie najważniejsze elementy maszyny zamocowane są na solidnym korpusie żeliwnym. Dodatkowo sztywność maszyny została zwiększona poprzez nisko umiejscowiony środek ciężkości oraz wykorzystanie Metody Elementów Skończonych (FEM) w fazie projektowania ( sztywność większa dodatkowo o 40% względem standardowych metod projektowania)

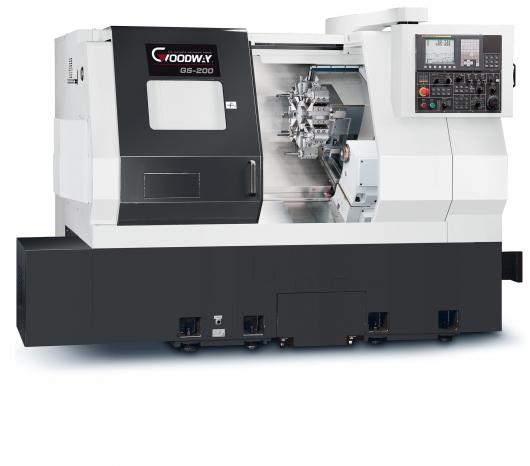

Dzięki temu tokarki CNC serii GS-200 są w pełni przeznaczone do super ciężkiej obróbki jak również zapewniają bardzo wysoką dokładność i wydłużoną trwałość narzędzia w długim okresie eksploatacji
![](https://apx.pl/images/75cee7cb-b053-45c5-bca3-8083b7960e41/tokarka-pozioma-goodway-gs-260-korpus.png)
![](https://apx.pl/images/ea251878-b839-46c6-b631-4abdc439d360/tokarka-pozioma-goodway-gs-260-prowadnice.png)
Prowadnice poziomych tokarek CNC są powlekane materiałem TurciteB w celu wyeliminowania zjawiska „stick-slip” oraz wydłużenia żywotności łoża i utrzymywania dokładności.
Bardzo szerokie, hartowane i szlifowane prowadnice ślizgowe są formowane bezpośrednio na łożu i siodle maszyny podczas procesu odlewania. Są to elementy precyzyjne i szeroko rozstawione dla uzyskania maksymalnej wytrzymałości pracy. Konstrukcja tokarek serii GS-200 zapewnia również sztywność niezbędną w zastosowaniach wymagających intensywnego i przerywanego procesu toczenia.
Powierzchnie styku wszystkich prowadnic, wrzeciennika, konia i obudów łożysk śrub kulowych z łożem maszyny są precyzyjnie skrobane ręcznie, aby zapewnić maksymalną precyzję montażu, sztywność konstrukcyjną i rozkład obciążeń.
W poziomych centrach tokarskich GS-200 Zastosowano serwo-indeksującą głowicę co pozwoliło na skrócenie czasu wymiany narzędzia 0.2 sek. (maksymalnie 0.5 sek. w przypadku narzędzia znajdującego się po przeciwnej stronie dysku głowicy).Zmiana narzędzia dokonywana jest w jednym ruchu, bez zatrzymania na poszczególnych pozycjach. W głowicy zastosowano sprzężenie zębate o średnicy 220 mm z dociskiem 4 tony.
Opcjonalnie na głowicy narzędziowej jest możliwość zamocowania narzędzi napędzanych, pozwalających zredukować pracę operatora, czas wykonania detalu, z jednoczesnym zwiększeniem dokładności wykonania ( co wynika z pominięcia czynności przekładania detalu z maszyny do maszyny ). Napędzane narzędzia można zamocować w ilości 12 sztuk jednocześnie.
![](https://apx.pl/images/37eaf86c-6033-45d5-9607-24f4bea5a122/tokarka-pozioma-goodway-gs-260-glowice.png)
![](https://apx.pl/images/7a69eee1-1b82-4038-acff-41bcbb239d8d/tokarka-pozioma-goodway-gs-260-osy-2.png)
Opcjonalna oś Y daje kolejne możliwości obróbcze tj. wiercenia poza osią, frezowania gwintów oraz frezowania wpustów z dużą dokładnością
Do obróbki drugiej strony detalu, możliwe jest zamówienie przeciw-wrzeciona przechwytującego z 3-szczękowym uchwytem hydraulicznym Ø 152 mm (oś B). Przeciw-wrzeciono można doposażyć w oś CS z hamulcem tarczowym
Opcjonalnie tokarkę można doposażyć w oś Cf z dodatkowym silnikiem i hamulcem tarczowym na wrzecionie głównym. Czas załączenia osi Cf wynosi tylko 1 sek.
Zastosowanie konfiguracji osi C z napędzanymi narzędziami pozwala na wykonanie operacji wiercenia, gwintowania, frezowania z interpolacją w układzie cylindrycznym i polarnym.
GŁÓWNE PARAMETRY: |
GS-200 |
GS-260 |
GS-280 |
|
Max średnica przelotu |
: Ø 650 mm |
: Ø 650 mm |
: Ø 650 mm |
|
Max przelot nad suportem |
: Ø 500 mm |
: Ø 500 mm |
: Ø 500 mm |
|
Max średnica obróbki |
: Ø 420 mm |
: Ø 420 mm |
: Ø 420 mm |
|
Max długość obróbki |
: 591 mm (L: 1191 mm) |
: 560 mm / (L:1160 mm) |
: 534 mm / (L: 1134 mm) |
|
Max ciężar elementu |
: 170 kg |
: 230 kg |
: 250 kg |
|
Dopuszczalna średnica uchwytu |
: 8” |
: 10” |
: 10” |
|
Max średnica pręta |
: Ø 51 mm |
: Ø 65 mm |
: Ø 75 mm |
|
Typ sterowania w standardzie |
: CNC FANUC 0i-TF |
: CNC FANUC 0i-TF |
: CNC FANUC 0i-TF |
|
WRZECIONO: |
|
|
|
|
Średnica cylindra przelotowego |
: Ø 52 mm |
: Ø 65,5 mm |
: Ø 76 mm |
|
Średnica otworu wrzeciona |
: Ø 66 mm |
: Ø 76 mm |
: Ø 90 mm |
|
Średnica łożyska wrzeciona |
: Ø 100 mm |
: Ø 120 mm |
: Ø 130 mm |
|
Stożek wrzeciona |
: A2-6 |
: A2-8 |
: A2-8 |
|
Typ silnika wrzeciona |
: bezpośredni pasowy |
: bezpośredni pasowy |
: bezpośredni pasowy |
|
Moc silnika wrzeciona |
: 11 kW (const)/15 kW (30 min)/18,5 kW (szczyt) |
: 11 kW (const)/15 kW (30 min) |
: 11 kW (const)/15 kW (30 min) |
|
Zakres obrotów wrzeciona |
: 48 – 4800 obr/min |
: 40 – 4000 obr/min |
: 35 – 3500 obr/min |
|
Pełna moc wrzeciona od |
: 600 obr/min |
: 500 obr/min |
: 440 obr/min |
|
Moment obrotowy wrzeciona (30 min/szczyt) |
: 175 / 239 Nm |
: 210 / 287 Nm |
: 239 / 327 Nm |
|
WRZECIONO O DWÓCH ZAKRESACH PRĘDKOŚCI (opcjonalnie) : |
|
|
|
|
Zakresy obrotów wrzeciona |
- niskie |
: 48 – 1200 obr/min |
: 40 – 1000 obr/min |
: 35 – 875 obr/min |
- wysokie |
: 1201 – 4800 obr/min |
: 1001 – 4000 obr/min |
: 876 – 3500 obr/min |
|
Pełna moc wrzeciona od |
- niskie |
: 400 obr/min |
: 335 obr/min |
: 295 obr/min |
- wysokie |
: 600 obr/min |
: 500 obr/min |
: 440 obr/min |
|
Moment obrotowy wrzeciona |
- niskie |
: 358 Nm (15 min) |
: 429 Nm (15 min) |
: 490 Nm (15 min) |
- wysokie |
: 239 Nm (30 min) |
: 287 Nm (30 min) |
: 327 Nm (30 min) |
|
OŚ CF (opcjonalnie): |
|
|
|
|
Prędkość osi CF |
: 33 obr/min |
: 33 obr/min |
: 33 obr/min |
|
Moment obrotowy osi CF |
: 240 Nm |
: 240 Nm |
: 240 Nm |
|
Minimalny stopień indeksacji |
: +/- 0.001° |
: +/- 0.001° |
: +/- 0.001° |
|
Dokładność dynamiczna |
: +/- 0.002° |
: +/- 0.002° |
: +/- 0.002° |
|
OSIE X i Z: |
|
|
|
|
Max przesuw w osi X 1) |
: +10 mm - 200 mm -30 mm |
: +10 mm - 200 mm -30 mm |
: +10 mm - 200 mm -30 mm |
|
Max przesuw w osi Z 1) |
: +30 mm -570 mm (L: +30mm-1170mm) |
: +30 mm -570 mm (L: +30mm-1170mm) |
: +30 mm -570 mm / (L: +30 mm -1170 mm) |
|
Posuwy szybkie X / Z |
: 20 m/min / 24 m/min |
: 20 m/min / 24 m/min |
: 20 m/min / 24 m/min |
|
Typ prowadnic |
: Ślizgowe |
: Ślizgowe |
: Ślizgowe |
|
Zakres posuwów roboczych |
: 1 – 4800 mm/min |
: 1 – 4800 mm/min |
: 1 – 4800 mm/min |
|
Moc Serwo-silnika osi X |
: 2,7 kW |
: 2,7 kW |
: 2,7 kW (FANUC) AC |
|
Moc Serwo-silnika osi Z |
: 2,7 kW |
: 2,7 kW |
: 2,7 kW (FANUC) AC |
|
Średnica śruby kulowej osi X |
: Ø 32 mm |
: Ø 32 mm |
: Ø 32 mm |
|
Średnica śruby kulowej osi Z |
: Ø 36 mm |
: Ø 36 mm |
: Ø 36 mm |
|
GŁOWICA NARZĘDZIOWA : |
|
|
|
|
Ilość pozycji |
: 12 |
: 12 |
: 12 |
|
Napęd do indeksacji |
: AC Serwo-silnik FANUC |
: AC Serwo-silnik FANUC |
: AC Serwo-silnik FANUC |
|
Czas indeksacji |
: 0.2 s (nastawienie), 0.5 s ( obrót 180°) |
: 0.2 s (nastawienie), 0.5 s ( obrót 180°) |
: 0.2 s (nastawienie), 0.5 s ( obrót 180°) |
|
Dokładność pozycjonowania |
: 0.00069° |
: 0.00069° |
: 0.00069° |
|
Powtarzalność pozycjonowania |
: 0.00027° |
: 0.00027° |
: 0.00027° |
|
Uchwyt trzonka do obróbki zewnętrznej |
: □25 mm |
: □25 mm |
: □25 mm |
|
Uchwyt trzonka do obróbki wewnętrznej |
: ø40 mm |
: ø40 mm |
: ø40 mm |
|
GŁOWICA NARZĘDZIOWA NAPĘDZANA (opcjonalnie): |
|
|
|
|
Ilość pozycji |
: 12 |
: 12 |
: 12 |
|
Il. pozycji narzędzi napędzanych |
: 12 |
: 12 |
: 12 |
|
Moc silnika napędu narzędzia |
: 4,5 kW |
: 4,5 kW |
: 4,5 kW |
|
Moment obrotowy napędu narzędzia |
: 22 Nm |
: 22 Nm |
: 22 Nm |
|
Napęd indeksacji |
: AC Serwo-silnik FANUC |
: AC Serwo-silnik FANUC |
: AC Serwo-silnik FANUC |
|
Czas indeksacji |
: 0.2 sek.(nastawienie) 0.5 sek.( obrót 180 stopni) |
: 0.2 sek.(nastawienie) 0.5 sek.( obrót 180 stopni) |
: 0.2 sek.(nastawienie) 0.5 sek.( obrót 180 stopni) |
|
Uchwyt trzonka do obróbki zewnętrznej |
: □25 mm |
: □25 mm |
: □25 mm |
|
Uchwyt trzonka do obróbki wewnętrznej |
: ø40 mm |
: ø40 mm |
: ø40 mm |
|
Uchwyt trzonka napędzanego narzędzia |
: 1 – 20 mm , tulejka ER32 |
: 1 – 20 mm , tulejka ER32 |
: 1 – 20 mm , tulejka ER32 |
|
Zakres obrotów narzędzia |
: 10 – 4000 obr/min |
: 10 – 4000 obr/min |
: 10 – 4000 obr/min |
|
OŚ Y (opcjonalnie): |
|
|
|
|
Max średnica obróbki |
: Ø 340 mm |
: Ø 340 mm |
: Ø 340 mm |
|
Max przesuw w osi X |
: +10 mm, -160 mm, -100 mm |
: +10 mm, -160 mm, -100 mm |
: +10 mm, -160 mm, -100 mm |
|
Max przesuw w osi Y |
: 110 mm =±-55 mm |
: 110 mm =±-55 mm |
: 120 mm = ±55 mm |
|
Posuwy szybkie X/Y |
: 20 m/min / 10 m/min |
: 20 m/min / 10 m/min |
: 20 m/min / 10 m/min |
|
Typ prowadnic |
: Ślizgowe |
: Ślizgowe |
: Ślizgowe |
|
Zakres posuwów roboczych |
: 1 – 4800 mm/min |
: 1 – 4800 mm/min |
: 1 – 4800 mm/min |
|
Moc Serwo-silnika osi X |
: 2,7 kW |
: 2,7 kW |
: 2,7 kW (FANUC) AC |
|
Moc Serwo-silnika osi Y |
: 2,7 kW |
: 2,7 kW |
: 2,7 kW (FANUC) AC |
|
Średnica śruby kulowej osi X |
: Ø 36 mm |
: Ø 36 mm |
: Ø 36 mm |
|
Średnica śruby kulowej osi Y |
: Ø 32 mm |
: Ø 32 mm |
: Ø 32 mm |
|
KONIK (opcjonalnie): |
|
|
|
|
Stożek pinoli |
: MT-3 (stały, obrotowy) |
: MT-3 (stały, obrotowy) |
: MT-3 (stały, obrotowy) |
|
Średnica / wysuw pinoli |
: Ø 85 mm / 120 mm |
: Ø 85 mm / 120 mm |
: Ø 85 mm / 120 mm |
|
Przesuw konika |
: 470 mm / (L: 1100 mm) |
: 470 mm / (L: 1100 mm) |
: 470 mm / (L: 1100 mm) |
|
Dostępne wersje |
: programowalny |
: programowalny |
: programowalny |
|
PRZECIW-WRZECIONO (opcjonalnie): |
|
|
|
|
Średnica obróbki |
: Ø 152 mm |
: Ø 152 mm |
: Ø 152 mm |
|
Dopuszczalna średnica uchwytu |
: 6” |
: 6” |
: 6” |
|
Przelot wrzeciona |
: Ø 46 mm |
: Ø 46 mm |
: Ø 46 mm |
|
Średnica łożyska wrzeciona |
: Ø 80 mm |
: Ø 80 mm |
: Ø 80 mm |
|
Stożek wrzeciona |
: A2-5 |
: A2-5 |
: A2-5 |
|
Moc silnika wrzeciona |
: 5.5 kW (const)/7.5 kW (30min) |
: 5.5 kW (const)/7.5 kW (30min) |
: 5.5 kW (const)/7.5 kW (30min) |
|
Moment obrotowy (ciągły/30 min) |
: 35 Nm / 48 Nm |
: 35 Nm / 48 Nm |
: 35 Nm / 48 Nm |
|
Typ napędu |
: wbudowany ( elektro-wrzeciono ) |
: wbudowany ( elektro-wrzeciono ) |
: wbudowany ( elektro-wrzeciono ) |
|
Zakres obrotów wrzeciona |
: 60 – 6000 obr/min |
: 60 – 6000 obr/min |
: 60 – 6000 obr/min |
|
Przesuw w osi Zs |
: +30 mm, -570 mm (L:+30mm,-1020mm) |
: +30 mm, -570 mm (L:+30mm,-1020mm) |
: +30 mm, -570 mm (L:+30mm,-1020mm) |
|
Posuw szybki w osi Zs |
: 24 m/min |
: 24 m/min |
: 24 m/min |
|
Typ prowadnic |
: Ślizgowe |
: Ślizgowe |
: Ślizgowe |
|
Średnica śruby kulowej |
: Ø 36 mm |
: Ø 36 mm |
: Ø 36 mm |
|
ODBIORNIK DETALI (opcjonalnie): |
|
|
|
|
Max średnica / długość elementu |
: Ø 60 mm / 180 mm |
: Ø 60 mm / 180 mm |
: Ø 60 mm / 180 mm |
|
Max ciężar elementu |
: 4 kg |
: 4 kg |
: 4 kg |
|
WYMIARY GABARYTOWE : |
|
|
|
|
Ciężar maszyny |
: 4800 kg / (L: 5600 kg) |
: 4800 kg / (L: 5600 kg) |
: 4800 kg / (L: 5600 kg) |
|
Pojemność zbiornika hydrauliki |
: 30 l |
: 30 l |
: 30 l |
|
Pojemność zbiornika chłodziwa |
: 200 l |
: 200 l |
: 200 l |
|
Pompa układu chłodzenia |
: 0,5 kW przy 4,2 bar |
: 0,5 kW przy 4,2 bar |
: 0,5 kW przy 4,2 bar |
