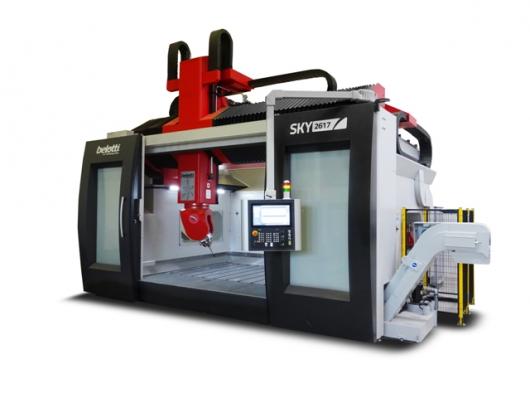

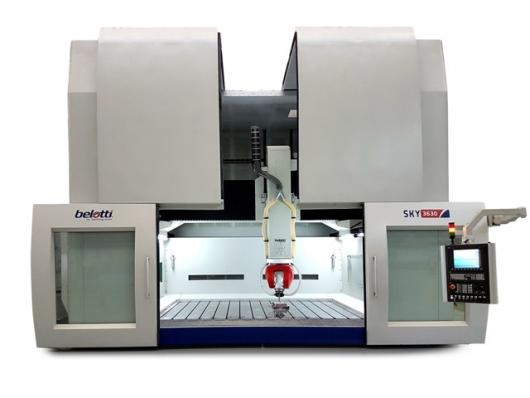

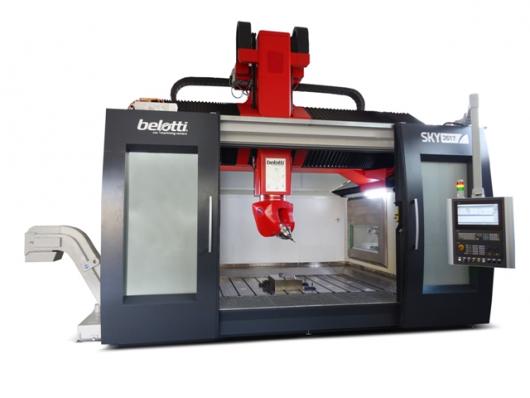

Seria SKY została specjalnie zaprojektowana, aby sprostać wymaganiom przemysłu motoryzacyjnego i lotniczego. Konstrukcja bramowa, stałe łoże i roleta górna sprawiają, że SKY jest idealnym 5-osiowym centrum obróbczym do produkcji narzędzi, form i modeli z aluminium, kompozytów i stopów lekkich.
Wysoką wydajność zapewnia ekstremalna sztywność i stabilność w połączeniu z napędami o wysokiej dynamice. W zależności od wymaganej wydajności każde centrum obróbkowe jest dostosowywane do potrzeb klienta za pomocą najbardziej zaawansowanych systemów pomiarowych, takich jak liniały optyczne Heidenhain zamontowany na osiach liniowych.
Wszystkie urządzenia pomiarowe są pod nadciśnieniem, aby chronić je przed kurzem lub odpadkami. W pełni zabudowana przestrzeń obróbcza zapewnia odpowiednią ochronę, dzięki zintegrowanym ściankom bocznym i wytrzymałym drzwiom przesuwnym chroniącymi przed pyłem oraz chłodziwem stosowanym podczas obróbki na mokro.
|
Model |
SKY |
||||
|
Osie |
X |
Y |
Z |
C |
A |
|
Zakres |
2,6/3,6 m |
1,7/2,2/3 m |
1,3 m |
+/- 360° |
+ 135°/ - 110° |
|
Prędkość |
50 m/min |
30 m/min |
60 obr/min |
60 obr/min |
|
|
Wrzeciono |
Od 30 kW do 42 kW przy 24 000 obr/min maks. |
||||
|
Sterowanie |
Siemens, Heidenhain, Fanuc |
||||
|
Magazyn narzędzi |
Od 18 do 200 gniazd |
||||
|
Dokładność liniowa |
≤ 0,008 mm/m dla osi X, Y i Z |
||||
|
Dokładność obrotu |
+/- 10 sekund dla osi C i A |
||||
|
System pomiaru |
Szklane liniały Heidenhain, rozdzielczość 5 mikronów |
||||
