Szlifierki do płaszczyzn manualne Proth PSGS/M

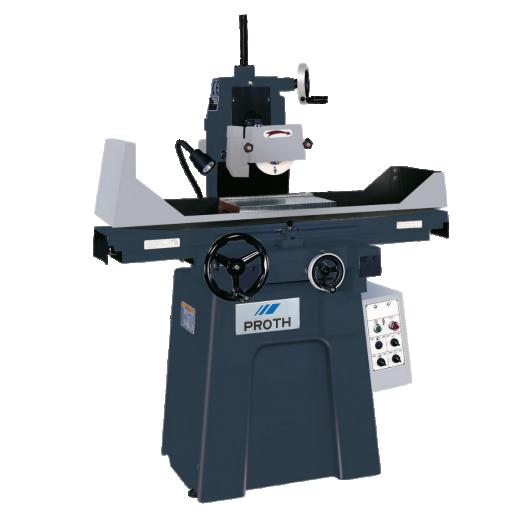

Szlifierki łożowe do płaszczyzn, manualne PSGS- 1535M / 1545M / 2045M

Od ponad dwudziestu lat firma PROTH produkuje szlifierki do płaszczyzn.Firma ta zwraca szczególną uwag na rozszerzanie zakresu możliwości produkowanych obrabiarek - od małych szlifierek typu łożowego do dwukolumnowych szlifierek do płaszczyzn. Obrabiarki te posiadają certyfikaty zapewniające o wysokiej jakości oraz dużej dokładności urządzenia, czyli Certyfikat ISO-9002 oraz Certyfikat TUV CE.

Główne części maszyny takie jak korpus, stół, kolumny, są dwukrotnie wyżarzane w celu całkowitego usunięcia naprężeń wewnętrznych. Pierwsze wyżarzanie jest przeprowadzone przed obróbką mechaniczną, żeby wyeliminować naprężenia powstałe w procesie odlewania, drugie po obróbce zgrubnej, a przed szlifowaniem i skrobaniem żeby usunąć naprężenia powstałe w wyniku mocowania, frezowania, wytaczania i wiercenia. Prowadnice są ręcznie skrobane, co zapewnia wysoką dokładność wykonania. Są one takiej samej długości jak stół, dzięki czemu nie ulega on skręcaniu względem łoża.

Części obrabiane zależnie od wielkości i kształtu mogą być mocowane bezpośrednio na stole szlifierki lub używając wyposażenia specjalnego na stole elektromagnetycznym płaskim a także w imadle zwykłym albo pochyłym bądź w pryzmach szlifierskich. Możliwości obróbcze są bardzo szerokie - od przedmiotów stalowych, żeliwnych z metali kolorowych i stopów lekkich, aż do tworzyw sztucznych (z uwzględnieniem odpowiedniej ściernicy i procesu technologicznego)

Wszystkie powierzchnie podłużnych prowadnic stołowych są ręcznie zeskrobywane w celu uzyskania idealnego wzoru styku i zapewnienia bardzo wysokiej dokładności.

Prowadnice podłużne stołu są zaprojektowane tak, aby mieć powierzchnie ślizgowe dłuższe niż powierzchnia robocza i równe długości stołu, aby zapobiec skręcaniu i ugięciu stołu (z wyjątkiem serii PSGS).

SPECYFIKACJA/MODEL

1535M

1545M

2045M



PSGS

Dane ogólne

Max. przesuwy (poprzeczne x wzdłużne)

160x375mm

160x475mm

210x475mm

6.2x14.7"

6.2x18.7"

8.2x18.7"

Odległość osi wrzeciona od stołu

400mm

15.7"

Powierzchnia robocza stołu

150x350mm

150x450mm

200x450mm

5.9x13.7"

5.9x17.7"

7.8x17.7"

Przesuwy wzdłużne

Prędkość przesuwu stołu (hydrauliczna) (60Hz)

Manualna

Przesuwy poprzeczne

Przerywany posuw poprzeczny

Manualna

Stały posuw poprzeczny

Manualna

Jednen obrót na pokętle poprzecznym

5mm

0.1"

Jednna działka na pokętle poprzecznym

0.02mm

0.0007"

Przesuwy w pionie

Szybki przesuw (opcja) (50Hz)

Manual

Jednen obrót na pokętle poprzecznym

1mm

0.03"

Jednna działka na pokętle poprzecznym

0.005mm

0.0001"

Ściernica

Wymiary (O.D x W x I.D)

180x13(19)x31.75mm

7.0x0.5(0.7)x1.2"

Prędkość wrzeciona 50/60Hz

3000/3600 r.p.m.

Silniki

Silnik wrzeciona

1.1(1.5)kW/1.5(2)HP

1.5kW/2HP

Silnik hydrauliczny

Manual

Waga

Waga netto

560kg

780kg

900kg

1232lbs

1716lbs

1980lbs

Waga brutto

800kg

1020kg

1140kg

1760lbs

2244lbs

2508lbs

Wymiary

Wymiary (L x W x H)

1.23x1.85x2.03m

1.84x1.51x2.04m

4.0x6.1x6.7ft

6.1x5.0x6.7ft
