Szlifierki kolumnowe do płaszczyzn Proth PSGC o stole 500mm x (od 1000mm do 1500mm)

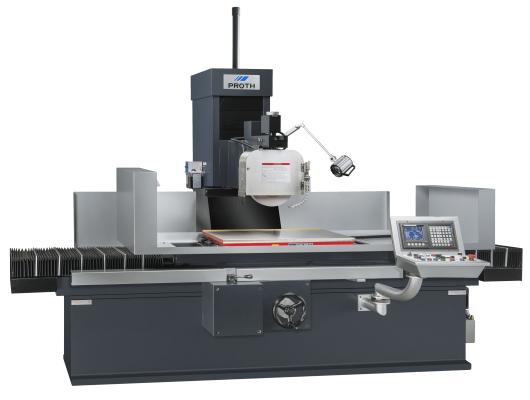

Szlifierki do płaszczyzn, kolumnowe Proth PSGC- 50100AHR / 50120AHR / 50150AHR

Szlifierki do płaszczyzn KOLUMNOWE seria PSGC:



Od ponad dwudziestu lat firma PROTH produkuje szlifierki do płaszczyzn.Firma ta zwraca szczególną uwag na rozszerzanie zakresu możliwości produkowanych obrabiarek - od małych szlifierek typu łożowego do dwukolumnowych szlifierek do płaszczyzn. Obrabiarki te posiadają certyfikaty zapewniające o wysokiej jakości oraz dużej dokładności urządzenia, czyli Certyfikat ISO-9002 oraz Certyfikat TUV CE.



Główne części maszyny takie jak korpus, stół, kolumny, są dwukrotnie wyżarzane w celu całkowitego usunięcia naprężeń wewnętrznych. Pierwsze wyżarzanie jest przeprowadzone przed obróbką mechaniczną, żeby wyeliminować naprężenia powstałe w procesie odlewania, drugie po obróbce zgrubnej, a przed szlifowaniem i skrobaniem żeby usunąć naprężenia powstałe w wyniku mocowania, frezowania, wytaczania i wiercenia. Prowadnice są ręcznie skrobane, co zapewnia wysoką dokładność wykonania. Są one takiej samej długości jak stół, dzięki czemu nie ulega on skręcaniu względem łoża.



Części obrabiane zależnie od wielkości i kształtu mogą być mocowane bezpośrednio na stole szlifierki lub używając wyposażenia specjalnego na stole elektromagnetycznym płaskim a także w imadle zwykłym albo pochyłym bądź w pryzmach szlifierskich. Możliwości obróbcze są bardzo szerokie - od przedmiotów stalowych, żeliwnych z metali kolorowych i stopów lekkich, aż do tworzyw sztucznych (z uwzględnieniem odpowiedniej ściernicy i procesu technologicznego)

DOSTĘNE TAKŻE W WERSJI ZE STEROWANIEM CNC!

SPECYFIKACJA/MODEL

50100AHR

50120AHR

50150AHR

W kolorze niebieskim wartości w calach.

PSGC

Dane ogólne

Max. przesuwy (poprzeczne x wzdłużne)

560x1150mm

560x1350mm

560x1650mm

22.0x45.2"

22.0x53.1"

22.0x64.9"

Odległość osi wrzeciona od stołu

700mm

27.5"

Powierzchnia robocza stołu

500x1000mm

500x1200mm

500x1500mm

19.6x39.3"

19.6x47.2"

19.6x59.0"

Przesuwy wzdłużne

Prędkość przesuwu stołu (hydrauliczna) (60Hz)

1-25m/min

Przesuwy poprzeczne

Przerywany posuw poprzeczny

0.1-15mm/feed

0.1-15mm/min

Stały posuw poprzeczny

2000mm/min(50Hz),2400mm/min(60Hz)

Jednen obrót na pokętle poprzecznym

5mm

5mm

0.1"

Jednna działka na pokętle poprzecznym

0.02mm

0.0007"

Przesuwy w pionie

Szybki przesuw (opcja) (50Hz)

200mm/min

Jednen obrót na pokętle poprzecznym

0.25mm

0.009"

Jednna działka na pokętle poprzecznym

0.002mm

7.8"

Ściernica

Wymiary (O.D x W x I.D)

355x50x127mm

13.9x1.9x4.9"

Prędkość wrzeciona 50/60Hz

1500/1800 r.p.m.

Silniki

Silnik wrzeciona

7.5(11)kW/10(15)HP

Silnik hydrauliczny

3.7kW/5HP

Waga

Waga netto

5800kg

6100kg

7000kg

12760lbs

13420lbs

15400lbs

Waga brutto

6900kg

7500kg

8500kg

15180lbs

16500lbs

18700lbs

Wymiary

Wymiary (L x W x H)

15180lbs

16500lbs

18700lbs

3.98x2.27x2.54m

4.25x2.27x2.54m

4.91x2.27x2.54m
