Od ponad dwudziestu lat firma PROTH produkuje szlifierki do płaszczyzn. Firma ta zwraca szczególną uwag na rozszerzanie zakresu możliwości produkowanych obrabiarek - od małych szlifierek typu łożowego do dwukolumnowych szlifierek do płaszczyzn. Obrabiarki te posiadają certyfikaty zapewniające o wysokiej jakości oraz dużej dokładności urządzenia, czyli Certyfikat ISO-9002 oraz Certyfikat TUV CE.
Główne części maszyny takie jak korpus, stół, kolumny, są dwukrotnie wyżarzane w celu całkowitego usunięcia naprężeń wewnętrznych. Pierwsze wyżarzanie jest przeprowadzone przed obróbką mechaniczną, żeby wyeliminować naprężenia powstałe w procesie odlewania, drugie po obróbce zgrubnej, a przed szlifowaniem i skrobaniem żeby usunąć naprężenia powstałe w wyniku mocowania, frezowania, wytaczania i wiercenia. Prowadnice są ręcznie skrobane, co zapewnia wysoką dokładność wykonania. Są one takiej samej długości jak stół, dzięki czemu nie ulega on skręcaniu względem łoża.
Części obrabiane zależnie od wielkości i kształtu mogą być mocowane bezpośrednio na stole szlifierki lub używając wyposażenia specjalnego na stole elektromagnetycznym płaskim a także w imadle zwykłym albo pochyłym bądź w pryzmach szlifierskich. Możliwości obróbcze są bardzo szerokie - od przedmiotów stalowych, żeliwnych z metali kolorowych i stopów lekkich, aż do tworzyw sztucznych (z uwzględnieniem odpowiedniej ściernicy i procesu technologicznego)

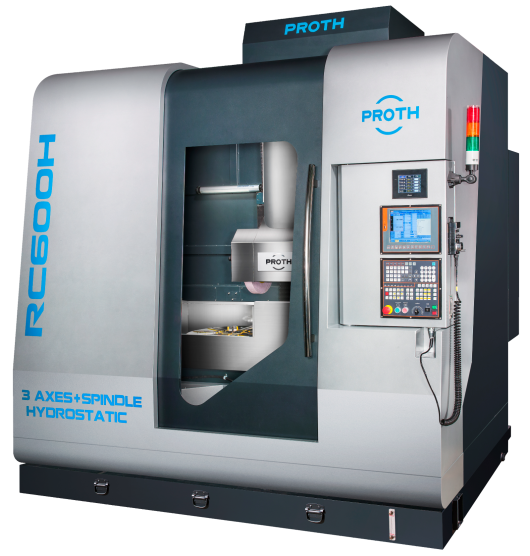

SPECYFIKACJA/MODEL |
600H |
|
W kolorze niebieskim wartości w calach. |
PSRC |
|
Dane ogólne |
Max. Średnica szlifowania |
350mm |
Odległość środka wrzeciona od stołu |
580mm |
|
Powierzchnia robocza stołu |
600mm |
|
|
Max. obciążenie stołu |
800kg |
|
Max. prędkość obrotowa |
80r.p.m. |
Stół obrotowy |
Silnik stołu |
2kW |
Przesuwy poprzeczne |
Stały posuw poprzeczny |
1500mm/min |
jeden obrót na pokrętle poprzecznym |
MPG |
|
Jedna działka na pokrętle poprzecznym |
MPG |
|
Przesuwy w pionie |
Szybki przesuw (opcja) (50Hz) |
600mm/min |
jeden obrót na pokrętle poprzecznym |
MPG |
|
Jedna działka na pokrętle poprzecznym |
MPG |
|
Ściernica |
Wymiary (O.D x W x I.D) |
355x50x127mm |
Prędkość wrzeciona 50/60Hz |
1500/1600 r.p.m. |
|
Silnik |
Silnik wrzeciona |
5.6kW |
Waga |
Waga netto |
6000kg |
Waga brutto |
7100kg |
|
Wymiary |
Wymiary (L x W x H) |
2.85x1.9x2.95m |
