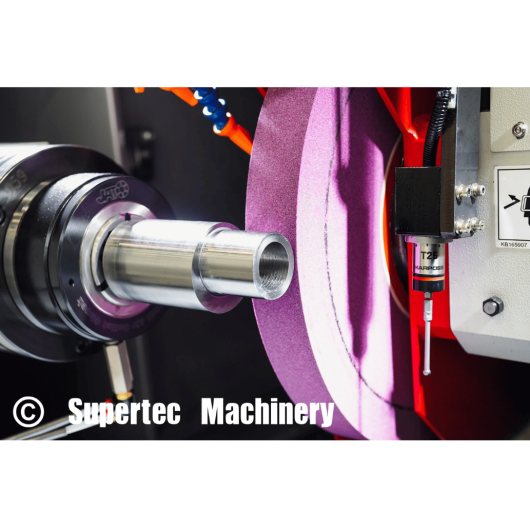

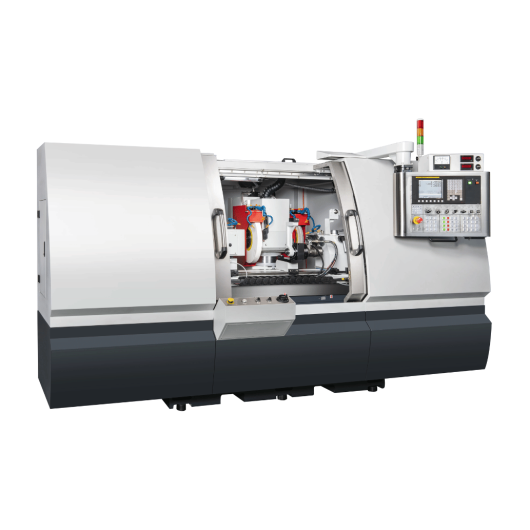

Uniwersalna ścierna SUPERTEC została zaprojektowana z myślą o elementach w których średnica zewnętrzna płaska, kątowa oraz wewnętrzna mogą zostać przeszlifowane w jednym zamocowaniu.
Serie PMG wyposażone są w wysokoobrotowe wrzeciono, chłodzone wodą, o wysokiej częstotliwości, z wbudowanym silnikiem – 8000/15000/20000/30000 obr/min. Dzięki nim szlifierka osiąga o wiele wyższy moment obrotowy, przy jednoczesnym zmniejszeniu poziomu rezonansu magnetycznego w jaki wpada maszyna w trakcie pracy
Korpus szlifierki jest wykonany z żeliwa Meehanite w celu uzyskania stabilności termicznej układu oraz maksymalnego tłumienia drgań. Dodatkowe żebrowania zapewniają wysoką sztywność układu. Optymalnie rozmieszczone prowadnice ślizgowe zapewniają odpowiednie podparcie i prowadzenie stołu. Dzięki temu w obrabiarce można zaobserwować wyższą sztywność i stabilność obróbki.
Odległość od podłoża do osi wrzeciona wynosi 1050 mm, zapewniając dzięki temu ergonomiczny dostęp dla operatora do załadowywania i wyładowywania przedmiotów obrabianych, jak również wymiany ściernic.
Szlifierka PMG jest idealną obrabiarką do przemysłu samochodowego, lotniczego, elektrycznego, do produkcji oprzyrządowania, lub hydraulicznych / pneumatycznych / elektrycznych silników
PMG-60CNC
|
PMG-100CNC
|
|
|
Zakresy robocze |
|
|
|
Maksymalna odległość między kłami |
600 mm |
1000 mm |
|
Prześwit nad łożem |
Ø 360 mm |
Ø 360 mm |
|
Maksymalna długość szlifowania |
500 mm |
800 mm |
|
Maksymalne obciążenie w kłach |
150 kg |
150 kg |
|
Ściernica |
|
|
|
Wymiary ściernicy LH (Ø zewnętrzna x szerokość x Ø wewnętrzna) |
Ø405 x 50 x 127 mm |
Ø405 x 50 x 127 mm |
|
Wymiary ściernicy RH (Ø zewnętrzna x szerokość x Ø wewnętrzna) |
Ø355 x 38 x 127 mm |
Ø355 x 38 x 127 mm |
|
Obroty ściernicy |
1575/1795 obr/min |
1575/1795 obr/min |
|
Wrzeciennik szlifujący |
|
|
|
Kąt pochylenia |
90° |
90° |
|
Prędkość wrzeciona |
A: Grease 8000/15000/20000/30000 rpm / B: High Freq Built-in Type 40000 rpm |
|
|
Maksymalna przyrostowa prędkość |
Ø6 M/min |
Ø6 M/min |
|
Przesuw wgłębny |
275 mm |
275 mm |
|
Minimalny przyrost przesuwu |
Ø 0,001 mm |
Ø 0,001 mm |
|
Wrzeciennik detalu |
|
|
|
Prędkość obrotowa wrzeciona |
Zakres 30~350 obr/min |
Zakres 30~350 obr/min |
|
Stożek wrzeciona MT |
MT 4 |
MT 4 |
|
Konik |
|
|
|
Stożek centrujący |
MT4 |
MT4 |
|
Skok kła |
50 mm |
50 mm |
|
Stół roboczy |
|
|
|
Przejazd szybki |
8 M/min |
8 M/min |
|
Minimalny przyrost przesuwu |
0,001 mm |
0,001 mm |
|
Kąt pochylenia |
5° |
3° |
|
Silniki |
|
|
|
Silnik ściernicy |
5 HP (opc. 7,5 HP) |
5 HP (opc. 7,5 HP) |
|
Silnik głowicy roboczej |
1 HP |
1 HP |
|
Pompa hydrauliczna |
2 HP |
2 HP |
|
Pompa układu chłodzenia |
1.6 HP |
1.6 HP |
|
Silnik osi X (FANUC) |
1.6 kW |
1.6 kW |
|
Silnik osi Z (FANUC) |
1.6 kW |
1.6 kW |
|
Dane transportowe |
|
|
|
Waga brutto (przybliżona) |
5600 kg |
6200 kg |
|
Wymiary Transportowe LxWxH |
4663x2225x2134 mm |
5273x2225x2134 mm |
