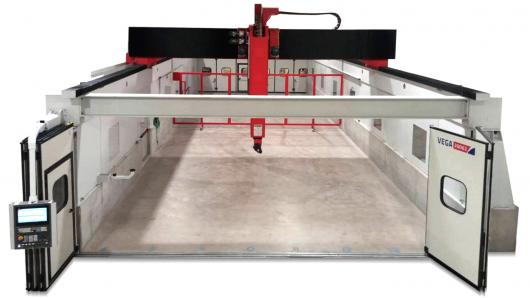

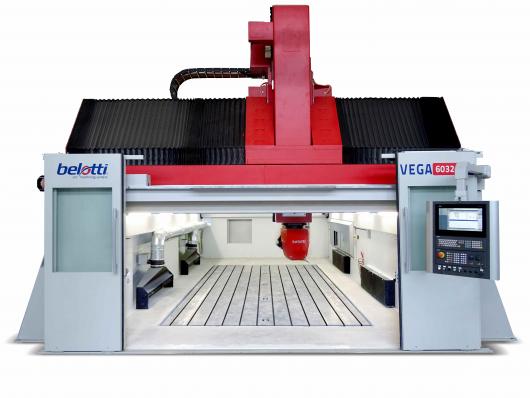

5-osiowe centrum bramowe VEGA o podwyższonej szybkości obróbki z osiami symultanicznymi, to najmocniejsza obrabiarka Belotti. Wyposażona jest w zmotoryzowaną ruchomą bramą, poruszającą się po ślizgach, wykonana z bardzo grubej spawanej stali poddanej obróbkom cieplnym.
VEGA wykonuje toczenie i frezowanie 5 osiowe detali wielkogabarytowych o średnicy 4000 mm x 20000 mm i wadze do 80 000 kg, . Jest w stanie najlepiej zaspokoić potrzeby sektorów motoryzacyjnego i lotniczego, a bardziej ogólnie produkcji modeli i komponentów z materiałów kompozytowych.
|
Model |
VEGA |
||||
|
Osie |
X |
Y |
Z |
C |
A |
|
Zakres |
2,6/6/8/12/17/20/23/30/43 m |
4,2/6,2/7,2/8,8 m |
1,5/5,3 m |
+/- 270° |
+/- 120° |
|
Prędkość |
100 m/min |
45 m/min |
24 obr/min |
40 obr/min |
|
|
Wrzeciono |
Od 22 kW do 42 kW przy 24 000 obr/min maks. |
||||
|
Sterowanie |
Siemens, Heidenhain, Fanuc |
||||
|
Magazyn narzędzi |
Od 18 do 60 gniazd, gwiazdowy lub łańcuchowy |
||||
|
Dokładność liniowa |
≤ 0,015 mm/m dla osi X, Y i Z |
||||
|
Dokładność obrotu |
+/- 15 sekund dla osi C i A |
||||
|
System pomiaru |
Szklane liniały Heidenhain lub metalowa taśma liniowa, rozdzielczość 5 mikronów |
||||
