DANE TECHNICZNE |
PBM-115A |
PBM-135A |
PBM-135B |
|
|
STÓŁ |
|
|
||
|
Powierzchnia robocza |
mm |
1400x1600 |
1400x1600 |
1600x1800 |
|
Stół z rowkami T-owymi |
mm |
22x7x200 |
22x7x200 |
22x7x225 |
|
Ładowność stołu |
kg |
8000 |
8000 |
12000 |
|
PRZESUWY |
|
|
||
|
OŚ X |
mm |
2000 |
2500 |
2500 (3000, 4000) |
|
OŚ Y |
mm |
1600 |
2000 (2500) |
2000 (2500) |
|
OŚ Z |
mm |
1500 |
1500 (2000) |
1500 (2000) |
|
Oś W |
mm |
500 |
700 |
700 |
|
DOKŁADNOŚĆ POZYCJONOWANIA |
|
|
||
|
Dokładność pozycjonowania |
mm |
|
±0,008 (dla X=2500) |
±0,006 (dla X=2500) ±0,007 (dla X=3000/4000) |
|
Powtarzalność |
mm |
±0,003 |
±0,003 |
±0,003 |
|
NAPĘD OSI |
|
|
||
|
Napęd osi X |
QSY190D EcoDyn |
FANUC α30 |
αiF30 |
|
|
Napęd osi Y |
QSY190K EcoDyn + B |
FANUC α40 |
αiF40 |
|
|
Napęd osi Z |
QSY190D EcoDyn |
FANUC α22 |
αiF22 |
|
|
Napęd osi W |
QSY190C EcoDyn + B |
FANUC α30 |
βis22 |
|
|
POSUWY |
|
|
||
|
Posuw roboczy X/Y/Z |
m/min |
5 |
5 |
5 |
|
Posuw szybki X/Y/Z |
m/min |
10 |
10 |
10 |
|
WRZECIONO |
|
|
||
|
Końcówka wrzeciona |
#50 |
#50 |
#50 |
|
|
Prędkość obrotowa wrzeciona |
obr/min |
3000 |
2500 |
2500 |
|
Napęd wrzeciona (30 min) |
30 kW |
37 kW, przekładnia zębata |
26 (37) przekładnia zębata |
|
|
AUTOMATYCZNY ZMIENIACZ NARZĘDZI |
|
|
||
|
Pojemność magazynu narzędzi |
40 (60) |
40 (60) |
32 (40,60) |
|
|
Max. waga narzędzia |
kg |
25 |
25 |
25 |
|
Max. wymiary narzędzia (śr x dł) |
mm |
ø125 (ø250) x 400L |
ø125 x 400L (sąsiadujący ø250 x 400L) |
ø125 x 400L (sąsiadujący ø250 x 400L) |
|
Typ uchwytu |
BT50 |
BT50 |
BT50 |
|
|
Typ trzpienia popychacza |
P50T-1 |
P50T-1 |
P50T-1 |
|
|
INNE |
|
|
||
|
Zapotrzebowanie elektryczne 220V |
kva |
65 |
65 |
55 |
|
Zapotrzebowanie na sprężone powietrze |
kg/cm2 |
6,5 |
6,5 |
6,5 |
|
Wymiary gabarytowe (dł x szer) |
mm |
6800x8250 |
ST: 7370x8550 CTS: 8082x10335 |
ST: 8370x8650 CTS: 9082x10635 |
|
Ciężar całkowity |
kg |
25000 |
30000 |
32500-37000 |
Wytaczarki Hartford PBM

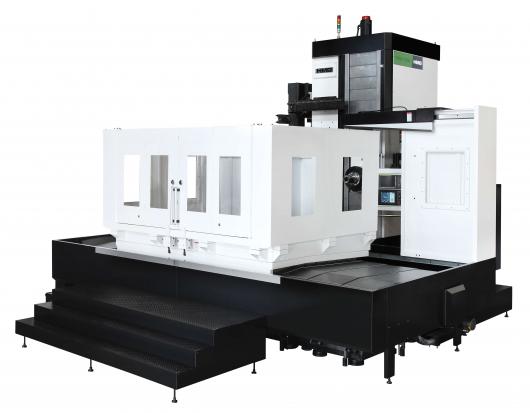

Centrum wytaczarko - frezarskie Hartford PBM
