Wysokoobrotowe wrzeciono wysokiej mocy o prędkości roboczej 14 000 obr./min zapewnia 303 Nm momentu obrotowego. Sztywność maszyny i wytrzymałość umożliwia pracę wrzeciona w wysokich zakresach mocy i momentu obrotowego na potrzeby obróbki metali żelaznych tradycyjnie wykonywanej przez maszyny o wrzecionach w większych rozmiarach.
Przyspieszenie w osi na poziomie 1 G oraz standardowy silnik napędu bezpośredniego w osi B ogranicza czas pomiędzy cyklami obróbki. Niezawodna konstrukcja odlewu y oraz prowadnice liniowe typu rolkowego zapewniają skuteczne wykorzystanie przestrzeni roboczej urządzenia a61nx.
Różne rozwiązania technologiczne w modelu a61nx skracają czasy przestojów, zapewniając korzyści przy produkcji części motoryzacyjnych na wielką skalę. Technologia aktywnej kontroli inercji monitoruje obciążenie silnika osi B i szacuje całkowitą masę mocowania. Dane te pozwalają układowi IAC optymalizować przyspieszenie i spowolnienie pracujących pod znacznym obciążeniem osi B i Z. Wrzeciono w pełni wykorzystuje korzyści płynące ze znamionowego momentu obrotowego w celu optymalizowania responsywności przy rozpoczęciu i zakończeniu ruchu, co pozwala zmniejszyć czas gwintowania o 20% w porównaniu z poprzednim modelem. Instalowany standardowo wizyjny czujnik uszkodzenia narzędzia znajduje się w magazynie ATC, gdzie automatycznie potwierdza stan wierteł, gwintowników i innych narzędzi punktowych.
Dodatkowo jednoelementowe osłony prowadnic (X i Z) oraz ramię narzędzi z obsługą podwójnej wymiany jest podstawą najwyższej niezawodności i wysokiej sprawności obróbki.

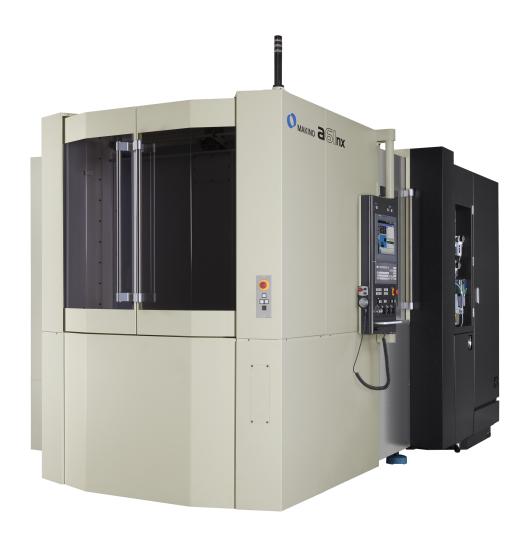

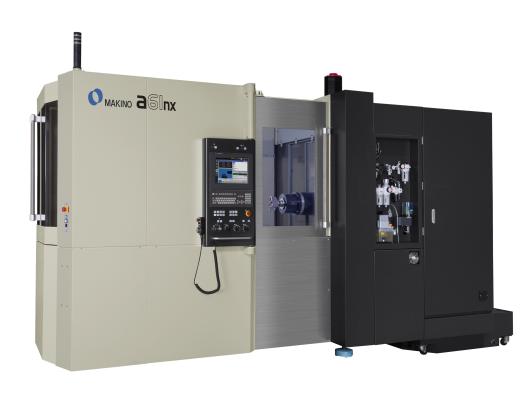

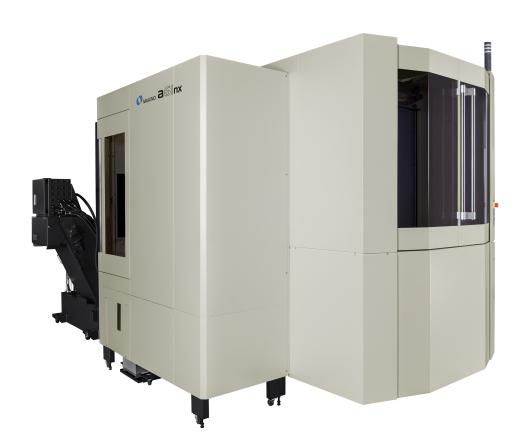

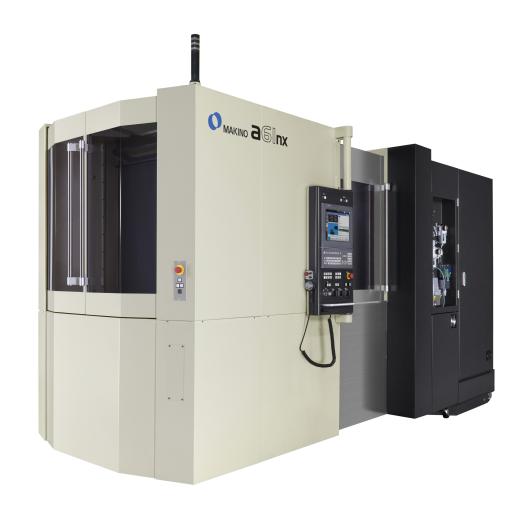

Produkcyjne centrum obróbcze a61nx jest dostępne w wersji z wysoką kolumną (730 mm) do obróbki maszyn wymagających większych wartości skoku. Wyjątkowa konstrukcja osłon, podwójne ramię wymiany narzędzi oraz technologia wrzecion firmy Makino zapewnia wiodącą w branży niezawodność.
|
|
a61nx |
|
Przesuwy |
|
|
Przesuw osi X |
730 mm |
|
Przesuw osi Y |
650 mm (opc: 730 mm) |
|
Przesuw osi Z |
800 mm |
|
Paleta |
|
|
Paleta |
500x500 mm |
|
Max. wymiar detalu |
ø800 x 1000 mm |
|
Max. ciężar detalu |
500 kg (opc: 700 kg) |
|
Wrzeciono |
|
|
Prędkość obrotowa wrzeciona |
14,000 rpm (opc: 20,000 rpm) |
|
Stożek wrzeciona |
HSK-A63 / BT40 |
|
Moc wrzeciona (max./stałe) |
37 / 22 kW (opc: 30 / 18,5 kW) |
|
Moment obrotowy wrzeciona (max./stałe) |
303/119 Nm (opc: 129/46 Nm) |
|
Posuw |
|
|
Posuw szybki |
60,000 mm/min |
|
Posuw roboczy |
50,000 mm/min |
|
ATC / Magazyn narzędzi |
|
|
Pojemność magazynu narzędzi ATC |
60 szt |
|
Maksymalna długość narzędzia (CAT/HSK) |
510 mm |
|
Średnica narzędzia |
ø80 mm / ø205 mm (z ograniczeniem) |
|
Maksymalna waga narzędzia |
12 kg |
|
Wymiary maszyny |
|
|
Wymiary maszyny |
2910 x 4879 x 2923 mm |
|
Ciężar maszyny |
12000 kg |
