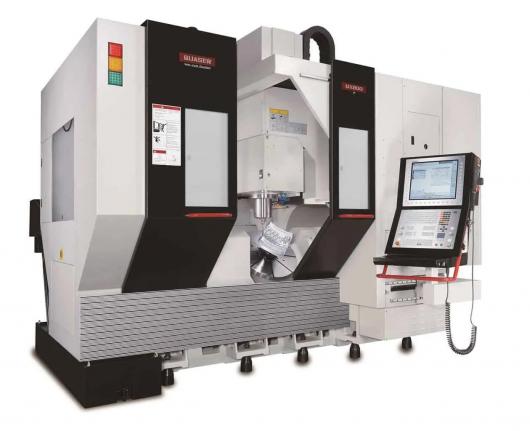

Seria 5-osiowych centrów obróbkowych UX firmy Quaser zapewnia wydajną i dokładną obróbkę pionową CNC z dużą prędkością i jest znana z najnowocześniejszej technologii.
Zalety serii UX obejmują szeroki zakres roboczy, sztywną konstrukcję i wysoką wydajność usuwania wiórów.
Gama UX jest zwykle stosowana w branży motoryzacyjnej, narzędziowej i lotniczej.
Do zaprojektowania korpusu posłużono się metodą elementów skończonych (FEM). Uzyskano w ten sposób możliwość zoptymalizowania dużej sztywności korpusu oraz połączenia jej z możliwością osiągania dużych szybkości przesuwu. Obniżono także w sposób istotny ciężar maszyny. Wszystkie elementy korpusu oraz kolumny mają strukturę typu „BOX” co w połączeniu z odpowiednio dobranym użebrowaniem zapewnia wysoką wytrzymałość oraz sztywność obrabiarki.
Korpus wykonany jest ze stabilizowanego odlewu MEEHANITE zapewniającego większą trwałość w stosunku do zwykłych odlewów.
Wszystkie prowadnice są indukcyjne hartowane i precyzyjnie szlifowane. Do realizacji szybkich przesuwów zastosowano prowadnice toczne na wszystkich trzech osiach.
Konstrukcja korpusu w połączeniu z systemem spłukiwania wiórów zapewnia, że wióry zostają usuwane ze strefy roboczej w kierunku tylnej części maszyny i nie powodują w ten sposób zakłócenia procesu obróbki.
|
MODEL |
UX800P |
|
ZAKRES ROBOCZY |
-- |
|
Przestrzeń obróbcza (mm) |
Φ630 |
|
Max. prześwit (mm) |
Φ800 |
|
Max. wymiary detalu (mm) |
Φ800 x 470 |
|
Przesuw osi X (mm) |
995 |
|
Przesuw osi Y (mm) |
800 |
|
Przesuw osi Z (mm) |
500 |
|
Max. nośność stołu (kg) |
850 |
|
GŁÓWNE WRZECIONO |
-- |
|
Stożek wrzeciona |
#40 |
|
Max. prędkość obrotowa wrzeciona (obr/min) |
15K |
|
MAGAZYN NARZĘDZI |
-- |
|
Pojemność magazynu narzędzi |
48(std.) 60 / 90(opt.) |
|
Max. tool diameter (mm) |
76.2 |
|
Max. średnica narzędzia przy pustych pozycjach bocznych (mm) |
125 |
|
Max. długość narzędzia (mm) |
280 |
