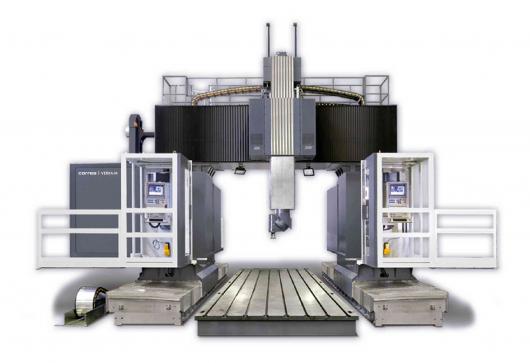

Ruchoma brama daje możliwość obróbki elementów o dużych gabarytach w jednym ustawieniu. Jego konstrukcja konstrukcyjna i symetria termiczna pozwalają na obróbkę dużych części przy zachowaniu wysokiej dynamiki i usuwania wiórów.
|
VERXA M |
VERXA M XL |
|||||||||
|
STÓŁ |
||||||||||
|
Powierzchnia stołu |
mm |
10000 - 30000 x 2500 - 3000 - 3500 |
8000 - 30000 x 6000 - 7000 - 8000 - 9000 |
|||||||
|
Max ładowność stołu |
Kg / m2 |
10000 - 15000 |
10000 - 15000 - 20000 |
|||||||
|
PRZESUWY |
||||||||||
|
Wzdłużny |
X mm |
9500 - 30500 |
8000 - 29000 |
|||||||
|
Poprzeczny |
Y mm |
4000 |
4500 |
5000 |
6000 |
7000 |
8600 |
9600 |
10600 |
11600 |
|
Pionowy |
Z mm |
1500 / 2000 |
2000 / 2500 / 3000 |
|||||||
|
PRZESTRZEŃ OBRÓBCZA |
||||||||||
|
Odległość między kolumnami |
Y mm |
3300 |
3800 |
4300 |
5300 |
6300 |
7500 |
8500 |
9500 |
10500 |
|
Odległość między końcówką głowicy (UAD) a powierzchnią stołu |
mm |
1390 / 1640 / 2140 |
2140 / 2640 / 3140 |
|||||||
|
POSUWY |
||||||||||
|
Max. posuw |
X m/min |
30 |
25 |
|||||||
|
Y m/min |
30 |
25 |
||||||||
|
Z m/min |
30 |
20 |
||||||||
|
CHARAKTERYSTYKA WRZECIONA |
||||||||||
|
Uchwyt |
ISO-50 / BT-50 / HSK-100 |
ISO-50 Big Plus / HSK-100 / ISO-60 / HSK-125 |
||||||||
|
Prędkość obrotowa wrzeciona |
rpm |
4000 / 6000 |
6000 / 3000 |
|||||||
|
Max. moc |
kW |
52 |
60 / 90 |
|||||||
|
Max. moment obrotowy |
Nm |
1375 |
1500 / 3500 |
|||||||
