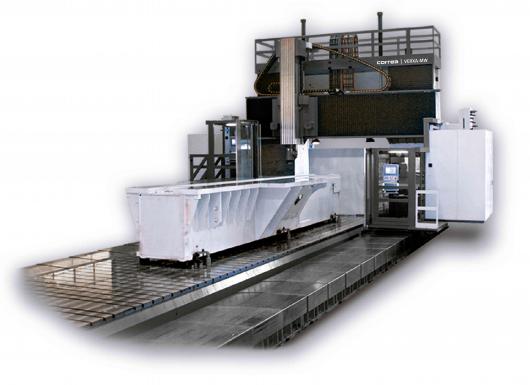

Ruchoma brama daje możliwość obróbki elementów o dużych gabarytach w jednym ustawieniu. Jego konstrukcja konstrukcyjna i symetria termiczna pozwalają na obróbkę dużych części przy zachowaniu wysokiej dynamiki i usuwania wiórów.
|
VERXA MW |
VERXA MW XL |
||||||||
|
STÓŁ |
|||||||||
|
Powierzchnia stołu |
mm |
10000 - 30000 x 2500 - 3000 - 3500 |
7000 - 30000 x 6000 - 7000 - 8000 - 9000 |
||||||
|
Max ładowność stołu |
kg / m2 |
10000 - 15000 |
10000 / 15000 / 20000 |
||||||
|
PRZESUWY |
|||||||||
|
Wzdłużny |
X mm |
8500 - 29500 |
7000 - 28000 |
||||||
|
Poprzeczny |
Y mm |
4800 - 9800 |
8600 / 9600 / 10600 / 11600 |
||||||
|
Pionowy |
Z mm |
1500 - 2000 |
2000 / 2500 / 3000 |
||||||
|
W mm |
2500 - 3500 |
2500 / 3500 / 4500 |
|||||||
|
PRZESTRZEŃ OBRÓBCZA |
|||||||||
|
Odległość między kolumnami |
mm |
3600 |
4600 |
5600 |
8600 |
7000 |
8000 |
9000 |
10000 |
|
Odległość między końcówką głowicy (UAD) a powierzchnią stołu |
mm |
3140 - 4140 |
3640 / 4140 / 4640 / 5140 / 5640 / 6140 |
||||||
|
POSUWY |
|||||||||
|
Max. posuw |
X m/min |
30 |
25 |
||||||
|
Y m/min |
30 |
25 |
|||||||
|
Z m/min |
30 |
20 |
|||||||
|
CHARAKTERYSTYKA WRZECIONA |
|||||||||
|
Uchwyt |
ISO-50 / BT-50 / HSK-100 |
ISO-50 Big Plus / HKS-100 / ISO-60 / HSK-125 |
|||||||
|
Prędkość obrotowa wrzeciona |
rpm |
4000 / 6000 / 10000 |
6000 / 3000 |
||||||
|
Max. moc |
kW |
52 |
60 / 90 |
||||||
|
Max. moment obrotowy |
Nm |
1375 |
1500 / 3500 |
||||||
