Szeroka gama modeli elektrodrążarek wgłębnych różniących się między innymi wielkością stołu roboczego, rodzajem generatora pozwala na wyselekcjonowanie właściwej obrabiarki
Sztywna konstrukcja mechaniczna zapewnia doskonałą dokładność i stabilność oraz długotrwałą żywotność
Śruby kulowe osi X, Y są wykonane w klasie C5 ; Prowadnice liniowe na osiach X, Y, Z
Elektrodrążarki sterowane numerycznie w trzech osiach mogą być fabrycznie wyposażane w układy
„Automatyczny magazyn narzędzi” bądź „Oś C” firmy 3R System
Przemysłowy sterownik SI pozwalający między innymi na przechowywanie do 256 zestawów nastaw, programowanie pracy drążarki w cyklach „Orbitowanie” , „Drążenie boczne” , możliwość zmiany nastaw w trakcie obróbki.
Przemysłowy sterownik AI pozwalający między na pełne automatyczne programowanie, na kompensację długości narzędzia (promienia narzędzia), szczeliny, pozwalający na wykorzystanie funkcji „Orbitowanie 3D” , „Obróbki wzdłuż ścieżki”, „Obróbki czasowej”, „Makro wielokątnych otworów”, „Wykańczania wielu przekrojów”, „Obróbki w osi C”, „Ochrony przed stykiem małych elektrod”, itd.
Wszystkie modele elektrodrążarek wgłębnych są wyposażone w automatyczny system przeciwpożarowy
|
MODEL |
jedn. |

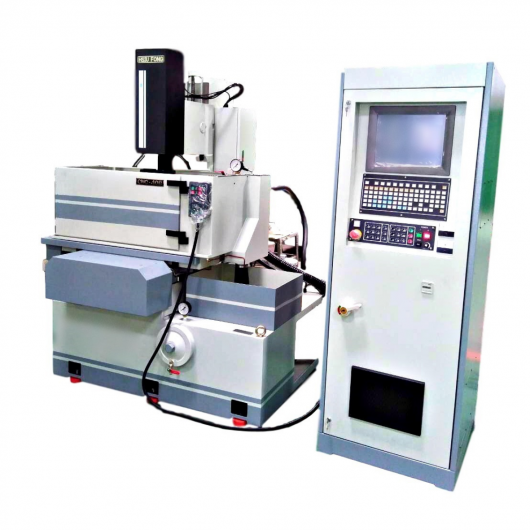

CNC-408 |
CNC-433 |

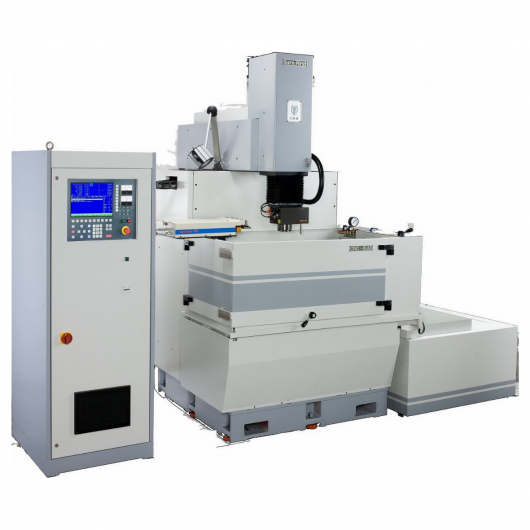

CNC-640 |
CNC-860 |
CNC-1280 |
|
|
|
|
|
|
|
|
|
Powierzchnia robocza stołu |
mm |
700 x 400 |
700 x 400 |
850 x 450 |
1200 x 750 |
1200 x 750 |
|
Typ stołu roboczego |
- |
ruchomy |
Ruchomy |
Stały |
Stały |
Stały |
|
Przesuwy: osie X Y |
mm |
400 x 300 |
400 x 300 |
600 x 400 |
800 x 600 |
800 x 1200 |
|
Przesuw: oś Z |
mm |
200 |
300 |
300 |
400 |
500 |
|
Typ silnika serwo |
- |
AC Servo |
AC Servo |
AC Servo |
AC Servo |
AC Servo |
|
Maks. ciężar przedmiotu obrabianego |
kg |
500 |
500 |
2200 |
4500 |
7000 – 30800 |
|
Maks. ciężar elektrody |
kg |
60 |
60 |
85 |
85 |
500 |
|
Maks. wymiar przedmiotu obrabianego |
mm |
700 x 400 x 350 |
700 x 400 x 350 |
850 x 450 x 520 |
1200 x 750 x 600 |
1400 x 2000 x 600 |
|
Waga obrabiarki |
kg |
1500 |
1800 |
3800 |
5000 |
10000 |
|
Gabaryty z uwzględnieniem generatora (L x W x H) |
mm |
2100 x 1470 x 2060 |
2500 x 1500 x 2450 |
3500 x 2040 x 2480 |
3920 x 3250 x 2730 |
2300 x 2800 x 4090 |
|
Maks. prąd drążenia |
A |
50 (30, 75) |
50 (35, 75) |
50 (75, 100) |
50 (75, 100) |
100 (75) |
|
Maks. zużycie energii |
kVA |
6 (4,9) |
6 (4,9) |
6 (9, 12) |
6 (9, 12) |
12 (9) |
|
Chropowatość powierzchni po obróbce |
|
Ra=0,3 - 0,5 (RMS= 14-21) |
Ra=0,3 - 0,5 (RMS= 14-21) |
Ra=0,3 - 0,5 (RMS= 14-21) |
Ra=0,3 - 0,5 (RMS= 14-21) |
Ra=0,3 - 0,5 (RMS= 14-21) |
|
Maks. wydajność + Cu:St |
g/min |
3,06 |
3,06 |
3,06 |
3,06 |
6,2 |
|
Maks. wydajność + Gr:St |
g/min |
3,52 |
3,52 |
3,52 |
3,52 |
7,01 |
|
Wymiary pojemnika z dielektrykiem |
mm |
Wbudowany |
1230 x 800 x 450 |
1100 x 1950 x 600 |
R: 650 x 1950 x 600 |
Wbudowany |
|
Pojemność pojemnika |
l |
600 |
500 |
900 |
1700 |
3077 |
