Elektrodrążarki mogą być wyposażane w CP Box (obróbka węglików spiekanych), Orbit-Cut System (głowica orbitująca)
Standardowo są wyposażone w liniały Mitutoyo
Wszystkie modele elektrodrążarek wgłębnych są wyposażone w automatyczny system przeciwpożarowy
Charakterystyka elektrodrążarek wgłębnych sterowanych w osi Z
- Możliwość zaprojektowania nastaw obróbczych , maksymalnie 15 kolejnych zestawów nastaw, od obróbki zgrubnej do obróbki wykańczającej
- Przemysłowy sterownik na bazie PC zapewniający dużą niezawodność
- Możliwość korygowania nastaw roboczych w trakcie obróbki
- Automatyczne pozycjonowanie w osi Z
- Wyświetlacz informujący o czasie danego cyklu
- W standardzie odczyt cyfrowy z liniałami optycznymi [osie X, Y, Z] firmy Mitutoyo [podziałka 0,005 mm]
- Wizualizacja procesu na ekranie kolorowego monitora .
|
MODEL |
jedn. |

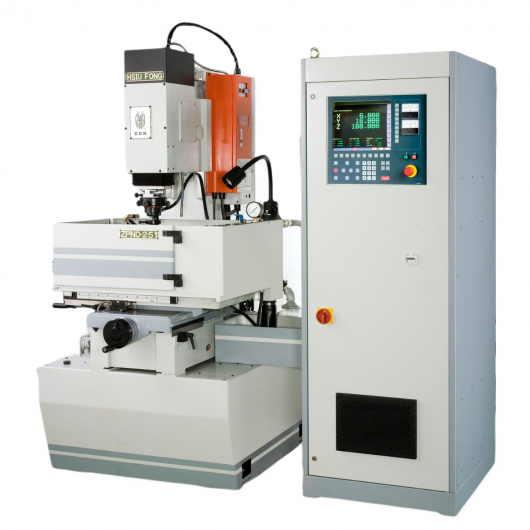

ZPNC-251 |

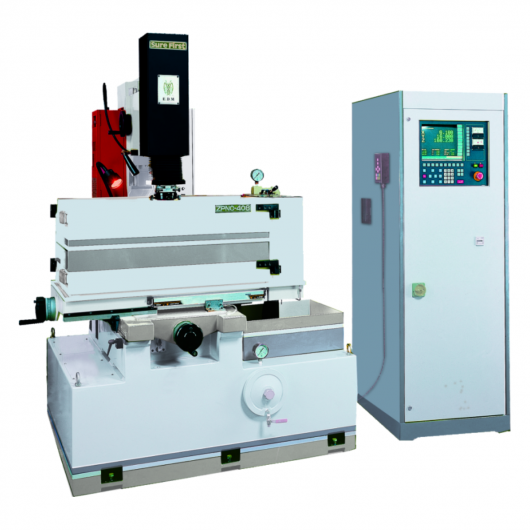

ZPNC-408 |
ZPNC-433 |
ZPNC-543 |
ZPNC-650 |
|
|
|
|
|
|
|
|
|
Powierzchnia robocza stołu |
mm |
600 x 300 |
700 x 400 |
700 x 400 |
800 x 510 |
850 x 450 |
|
Przesuwy: osie X Y |
mm |
300 x 200 |
400 x 300 |
400 x 300 |
500 x 400 |
600 x 500 |
|
Przesuw: oś Z |
mm |
150 / 300 |
200 |
300 |
300 |
200 |
|
Typ silnika serwo |
- |
DC |
DC |
DC |
DC |
DC |
|
Maks. ciężar przedmiotu obrabianego |
kg |
500 |
500 |
500 |
800 |
1800 |
|
Maks. ciężar elektrody |
kg |
50 |
60 |
60 |
60 |
125 |
|
Maks. wymiar przedmiotu obrabianego |
mm |
600 x 300 x 240 |
700 x 400 x 350 |
700 x 400 x 350 |
800 x 510 x 350 |
850 x 450 x 470 |
|
Waga obrabiarki |
kg |
1000 |
1500 |
1800 |
2100 |
2700 |
|
Gabaryty z uwzględnieniem generatora (L x W x H) |
mm |
1500 x 1250 x 2350 |
1520 x 1470 x 2060 |
1400 x 1500 x 2300 |
2635 x 1780 x 2300 |
1700 x 1850 x 2750 |
|
Maks. prąd drążenia |
A |
30 (50, 75) |
50 (30, 75) |
50 (30, 75) |
|
|
|
Maks. zużycie energii |
kVA |
4 (6, 9) |
6 (4, 9) |
6 (4,9) |
6 |
6 (9, 12, 15) |
|
Chropowatość powierzchni po obróbce |
|
Ra=0,3 - 0,5 (RMS= 14-21) |
Ra=0,3 - 0,5 (RMS= 14-21) |
Ra=0,3 - 0,5 (RMS= 14-21) |
Ra=0,3 - 0,5 (RMS= 14-21) |
Ra=0,3 - 0,5 (RMS= 14-21) |
|
Maks. wydajność + Cu:St |
g/min |
2,01 |
3,06 |
3,06 |
3,06 |
3,06 |
|
Maks. wydajność + Gr:St |
g/min |
2,69 |
3,52 |
3,52 |
3,52 |
3,52 |
|
Wymiary pojemnika z dielektrykiem |
mm |
1045 x 950 x 525 |
1470 x 1150 x 490 |
1230 x 800 x 450 |
1000 x 1950 x 580 |
1000 x 1950 x 580 |
|
Pojemność pojemnika |
l |
450 |
600 |
500 |
900 |
900 |
