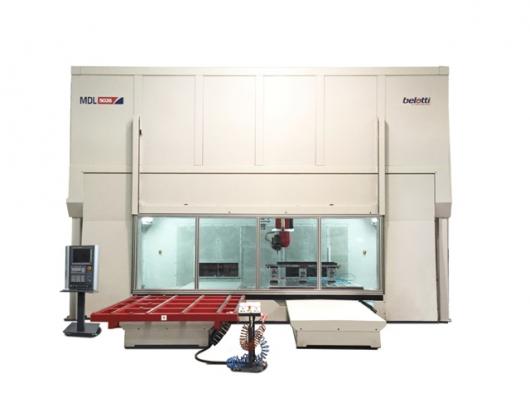

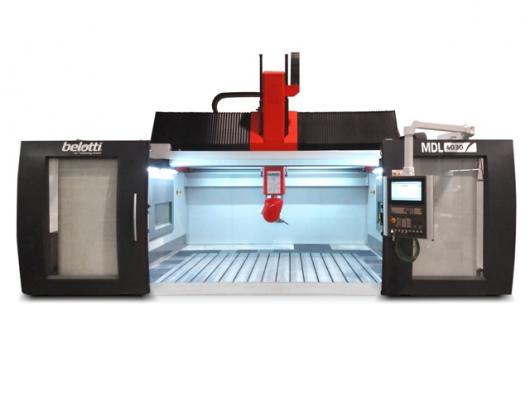

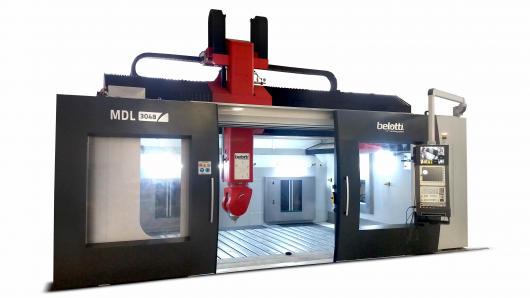

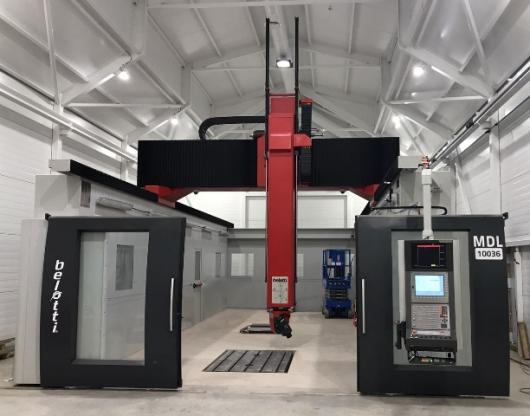

Seria MDL to zaawansowane 5-osiowe centrum obróbkowe z ruchomą bramą zaprojektowaną w celu zapewnienia dużej sztywności podczas obróbki z dużą prędkością.
Wersja Classic spełnia wszystkie potrzeby produkcyjne w zakresie frezowania modeli i prototypów dla przemysłu motoryzacyjnego i żeglarskiego, natomiast wersja Superior, wykorzystująca podwójne silniki do całkowitego wyeliminowania luzu, liniałów Heidenhain i solidną konstrukcję, służy do frezowania aluminium oraz jego stopy, konstrukcyjnych ram z włókna węglowego i materiałów kompozytowych dla przemysłu lotniczego.

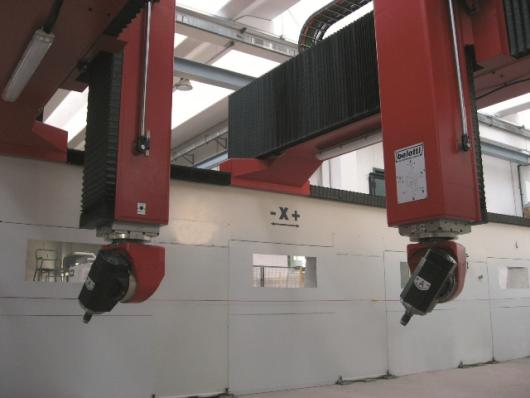

Zupełnie nowa głowica napędzana silnikami momentowymi zaprojektowana i opatentowana przez Belotti SpA, wzbogaca szeroki wybór jednostek operacyjnych, dzięki czemu seria MDL jest synonimem wszechstronności, wydajności i wyjątkowo wysokiej precyzji.
|
Model |
MDL |
||||
|
Osie |
X |
Y |
Z |
C |
A |
|
Zakres |
4/6/8/12/16/23/30 m |
2,6/3/4,8/6,5 m |
1,3/1,5/1,75/2/2,5/3/4,5 m |
+/- 360° |
+ 135°/ - 110° |
|
Prędkość |
50 m/min |
30 m/min |
60 obr/min |
60 obr/min |
|
|
Wrzeciono |
Od 30 kW do 50 kW przy 24 000 obr/min maks. |
||||
|
Sterowanie |
Siemens, Heidenhain, Fanuc |
||||
|
Magazyn narzędzi |
Od 18 do 60 gniazd |
||||
|
Dokładność liniowa |
≤ 0,010 mm/m dla osi X, Y i Z |
||||
|
Dokładność obrotu |
+/- 10 sekund dla osi C i A |
||||
|
System pomiaru |
Szklane liniały Heidenhain, rozdzielczość 5 mikronów |
||||
