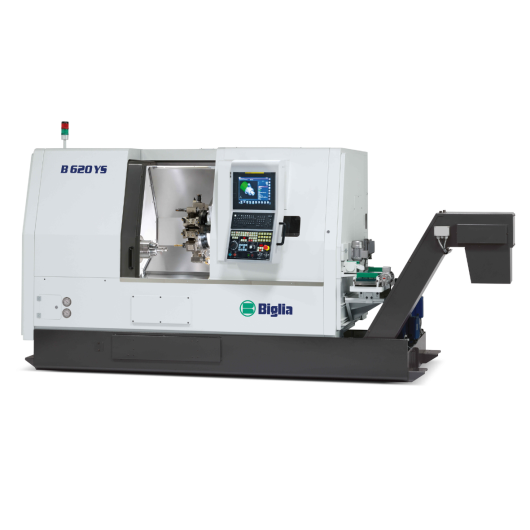

Nowy B620 reprezentuje „najnowszą technologię” wielofunkcyjnych poziomych centrów tokarskich. Modułowa koncepcja i wysoce wszechstronne opcje zapewniają szerokie spektrum możliwości obróbki, od toczenia uniwersalnego po kompletną obróbkę skomplikowanych części dzięki automatycznemu konikowi CNC, przeciwwrzecionu, narzędziom obrotowym, osi C wrzeciona i osi Y. B620 jest dostępny w pięciu wersjach o średnicy pręta 51 lub 70 mm.
Główne cechy B620 to:
Masywne, sztywne żeliwne łoże maszyny, które zapewnia wyjątkowe tłumienie drgań dzięki prowadnicom ślizgowe na osi X i Y oraz prowadnicom rolkowym na osi Z.
Nowe, synchroniczne, zintegrowane wrzeciono silnika chłodzonego cieczą zapewnia niezrównaną moc i większą prędkość obrotową wrzeciona. Ponadto połączenie łożysk wałeczkowych i kulkowych zapewnia mocne cięcie, jak również wyjątkową dokładność wykończenia i okrągłości.
Nowa 15-stanowiskowa głowica z serwomechanizmem
Narzędzia obrotowe z napędem bezpośrednim
Automatyczny konik - oś B - poprawia elastyczność obsługi, ponieważ położenie i nacisk są sterowane CNC
Zsynchronizowane wrzeciono podrzędne jest wyposażone w wyrzutnik części z systemem czyszczenia tulei zaciskowej i czujnikiem wykrywającym wyrzucenie gotowej części
FANUC CNC i-HMI z 15
|
|
Konik |
Napędzanie narzędzia |
Oś C |
Oś Y |
|
B620/ASA5 |
automatyczny |
- |
- |
- |
|
B620M/ASA5 |
automatyczny |
15 pozycyjna głowica |
wrzeciono |
- |
|
B620SM/ASA5 |
- |
15 pozycyjna głowica |
wrzeciono i przeciwwrzeciono |
- |
|
B620Y/ASA5 |
automatyczny |
15 pozycyjna głowica |
wrzeciono |
tak |
|
B620YS/ASA5 |
- |
15 pozycyjna głowica |
wrzeciono i przeciwwrzeciono |
tak |
|
|
Konik |
Napędzanie narzędzia |
Oś C |
Oś Y |
|
B620/ASA6 |
automatyczny |
- |
- |
- |
|
B620M/ASA6 |
automatyczny |
15 pozycyjna głowica |
wrzeciono |
- |
|
B620SM/ASA6 |
- |
15 pozycyjna głowica |
wrzeciono i przeciwwrzeciono |
- |
|
B620Y/ASA6 |
automatyczny |
15 pozycyjna głowica |
wrzeciono |
tak |
|
B620YS/ASA6 |
- |
15 pozycyjna głowica |
wrzeciono i przeciwwrzeciono |
tak |
|
|
|
B620/ASA5 |
B620/ASA6 |
|
Maks. średnica pręta |
mm |
51 |
70 |
|
Maks. średnica toczenia |
mm |
250 |
360 |
|
Maks. długość toczenia |
mm |
620 |
620 |
|
Przesuw osi Y |
mm |
90 |
90 |
|
Główne wrzeciono: Maks. prędkość |
obr/min |
5000 |
4500 |
|
Średnica uchwytu |
mm |
165-210 |
210-250 |
|
Moc silnika (50%) |
kW |
17-25 |
17-25 |
|
Przeciwwrzeciono: Maks. prędkość |
obr/min |
5000 |
5000 |
|
Średnica uchwytu |
mm |
140-165 |
140-165 |
|
Moc silnika (50%) |
kW |
17-25 |
17-25 |
|
Ilość narzędzi napędzanych |
|
15 |
15 |
|
Prędkość napędzanych narzędzi |
obr/min |
6000 |
6000 |
|
Moc napędzanych narzędzi |
kW |
11-13 |
11-13 |
|
Waga maszyny z przenośnikiem wiórów |
kg |
6500 |
6650 |
|
Wymiary |
cm |
455,1x206,5x204,2h |
455,1x206,5x204,2h |
