Nowa seria B750 / B1250 reprezentuje „najnowocześniejszą technologię” wielofunkcyjnych centrów tokarskich.
Nowa głowica z wbudowanym silnikiem z napędem bezpośrednim jest sercem tej serii maszyn.
Ta linia maszyn dostępna jest w 10 wersjach o długości toczenia 750 mm lub 1250 mm zapewnia szerokie spektrum możliwości obróbki, od toczenia uniwersalnego po kompletne obróbka skomplikowanych części dzięki automatycznemu konikowi CNC, przeciwwrzecionu, narzędzia obrotowe i oś C / Y.
Głównymi zaletami tych maszyn są prowadnice ślizgowe na wszystkich osiach oraz nowa głowica rewolwerowa z ruchem obrotowym przenoszonym przez wbudowany silnik, zintegrowany z płytą narzędziową, bezpośrednio na narzędzie obrotowe.
Wyjątkowa sztywność i wysoki moment obrotowy: najwyższa wydajność nawet przy najcięższych obróbkach
Główne cechy serii B750 to:
Masywne, sztywne żeliwne łoże maszyny, które zapewnia wyjątkowe tłumienie drgań dzięki prowadnicom skrzynkowym we wszystkich osiach.
Nowe, synchroniczne, zintegrowane wrzeciono silnika chłodzonego cieczą zapewnia niezrównaną moc i większą prędkość obrotową wrzeciona. Ponadto połączenie łożysk wałeczkowych i kulkowych zapewnia mocne cięcie, jak również wyjątkową dokładność wykończenia i okrągłości.
-16-stanowiskowa serwomechanizm i narzędzia obrotowe z napędem bezpośrednim
-Automatyczny konik - oś B - poprawia elastyczność obsługi, ponieważ położenie i nacisk są sterowane CNC
Zsynchronizowane wrzeciono podrzędne jest wyposażone w wyrzutnik części z systemem czyszczenia tulei zaciskowej i czujnikiem wykrywającym wyrzucenie gotowej części
Wrzeciono główne i pomocnicze z osią C.
Oś Y.
FANUC CNC i-HMI z 15
GŁOWICA
Nowy mechanizm serwo głowicy Biglia z napędem bezpośrednim
Nowa, 16 stanowiskowa głowica serwo, z chłodzonym napędem bezpośrednim i wbudowanym silnikiem wrzeciona (10-17,5 kW - maks. 10000 * obr / min) do napędzania narzędzi obrotowych to główna cecha nowej serii B750.
-Zmniejszenie drgań
-Eliminacja strat mocy i luzów mechanicznych
Ta innowacyjna koncepcja zapewnia wyjątkowe wykończenie powierzchni, doskonałe usuwanie wiórów i ograniczony hałas
|
|
Konik |
Napędzanie narzędzia |
Oś C |
Oś Y |
|
B750 |
automatyczny |
- |
- |
- |
|
B750M |
automatyczny |
12/16 pozycyjna głowica |
wrzeciono |
- |
|

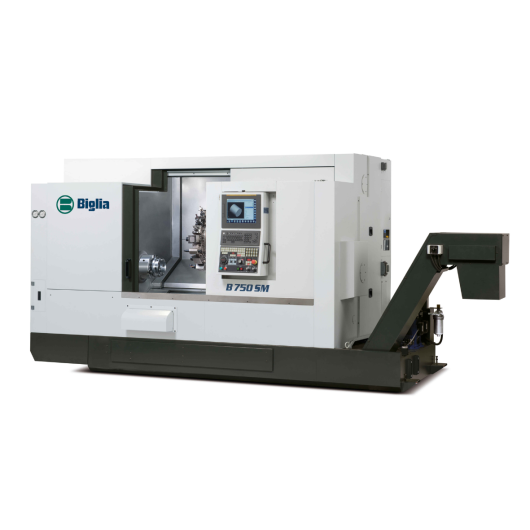

B750SM |
- |
15 pozycyjna głowica |
wrzeciono i przeciwwrzeciono |
- |
|
B750Y |
automatyczny |
12/16 pozycyjna głowica |
wrzeciono |
tak |
|
B750YS |
- |
12/16 pozycyjna głowica |
wrzeciono i przeciwwrzeciono |
tak |
|
|
Konik |
Napędzanie narzędzia |
Oś C |
Oś Y |
|
B1250 |
automatyczny |
- |
- |
- |
|
B1250M |
automatyczny |
12/16 pozycyjna głowica |
wrzeciono |
- |
|
B1250SM |
- |
15 pozycyjna głowica |
wrzeciono i przeciwwrzeciono |
- |
|

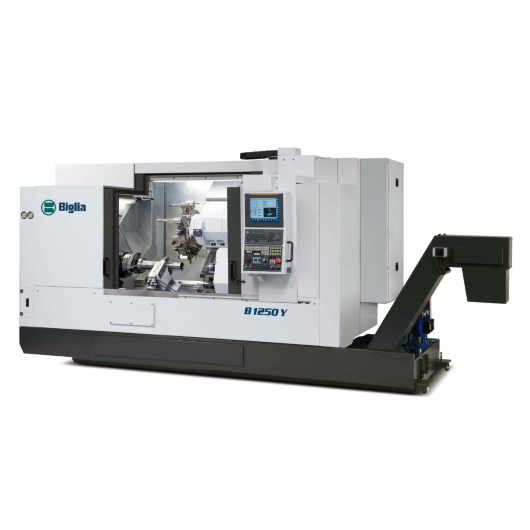

B1250Y |
automatyczny |
12/16 pozycyjna głowica |
wrzeciono |
tak |
|
B1250YS |
- |
12/16 pozycyjna głowica |
wrzeciono i przeciwwrzeciono |
tak |
|
|
|
B750 |
B1250 |
|
Maks. średnica pręta |
mm |
70/80/93-100 |
100/80/93-100 |
|
Maks. średnica toczenia |
mm |
350/450/552 |
552/450//552 |
|
Maks. długość toczenia |
mm |
765 |
1195 |
|
Przesuw osi Y |
mm |
140 |
140 |
|
Główne wrzeciono: Maks. prędkość |
obr/min |
4500/3200/3000 |
2800/3200/3000 |
|
Średnica uchwytu |
mm |
250/315/400 |
250/315/400 |
|
Moc silnika (50%) |
kW |
40/22/38 |
3022/38 |
|
Przeciwwrzeciono: Maks. prędkość |
obr/min |
4500/5000 |
4500 |
|
Średnica uchwytu |
mm |
1407165/210/250 |
210/250 |
|
Moc silnika (50%) |
kW |
25/40 |
40 |
|
Ilość narzędzi napędzanych |
|
12/16 (12/16 mot.) |
12/16 (12/16 mot.) |
|
Prędkość napędzanych narzędzi |
obr/min |
6000 |
6000 |
|
Moc napędzanych narzędzi |
kW |
17,5 |
17,5 |
|
Waga maszyny z przenośnikiem wiórów |
kg |
7600 |
8400 |
|
Wymiary |
cm |
507x203x222h |
543x219x233h |
