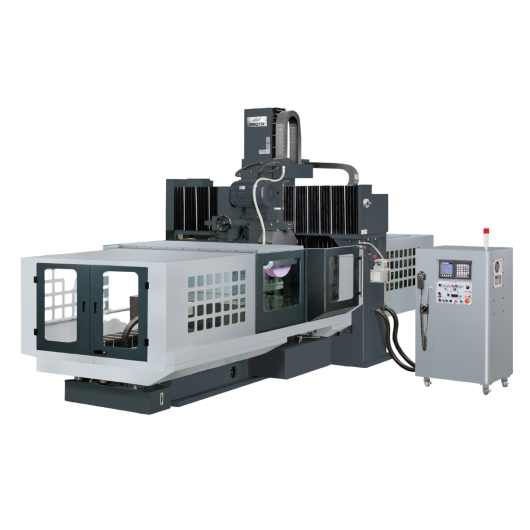

Od ponad dwudziestu lat firma PROTH produkuje szlifierki do płaszczyzn.Firma ta zwraca szczególną uwag na rozszerzanie zakresu możliwości produkowanych obrabiarek - od małych szlifierek typu łożowego do dwukolumnowych szlifierek do płaszczyzn. Obrabiarki te posiadają certyfikaty zapewniające o wysokiej jakości oraz dużej dokładności urządzenia, czyli Certyfikat ISO-9002 oraz Certyfikat TUV CE.
Główne części maszyny takie jak korpus, stół, kolumny, są dwukrotnie wyżarzane w celu całkowitego usunięcia naprężeń wewnętrznych. Pierwsze wyżarzanie jest przeprowadzone przed obróbką mechaniczną, żeby wyeliminować naprężenia powstałe w procesie odlewania, drugie po obróbce zgrubnej, a przed szlifowaniem i skrobaniem żeby usunąć naprężenia powstałe w wyniku mocowania, frezowania, wytaczania i wiercenia.
Prowadnice są ręcznie skrobane, co zapewnia wysoką dokładność wykonania. Są one takiej samej długości jak stół, dzięki czemu nie ulega on skręcaniu względem łoża. Części obrabiane zależnie od wielkości i kształtu mogą być mocowane bezpośrednio na stole szlifierki lub używając wyposażenia specjalnego na stole elektromagnetycznym płaskim a także w imadle zwykłym albo pochyłym bądź w pryzmach szlifierskich. Możliwości obróbcze są bardzo szerokie - od przedmiotów stalowych, żeliwnych z metali kolorowych i stopów lekkich, aż do tworzyw sztucznych (z uwzględnieniem odpowiedniej ściernicy i procesu technologicznego)
|
SPECYFIKACJA/MODEL |
1215AHR |
1220AHR |
1225AHR |
1230AHR |
1240AHR |
1250AHR |
1260AHR |
|
|
W kolorze niebieskim wartości w calach. |
PSGP |
|||||||
|
Dane ogólne |
Max. przesuwy (poprzeczne x wzdłużne) |
1400x1650mm |
1400x2150mm |
1400x2650mm |
1400x3150mm |
1400x4150mm |
1400x5150mm |
1400x6150mm |
|
55.1x64.9" |
55.1x84.6" |
55.1x104.3" |
55.1x124.0" |
55.1x163.3" |
55.1x202.7" |
55.1x242.1" |
||
|
Odległość ściernicy od stołu (głowica pionowa) |
0-750mm |
|||||||
|
0-29.5" |
||||||||
|
Odległość osi wrzeciona od stołu |
approx. 1100mm |
|||||||
|
approx. 43.3" |
||||||||
|
Powierzchnia robocza stołu |
1200x1500mm |
1200x2000mm |
1200x2500mm |
1200x3000mm |
1200x4000mm |
1200x5000mm |
1200x6000mm |
|
|
47.2x59.0" |
47.2x78.7" |
47.2x98.4" |
47.2x118.1" |
47.2x157.4" |
47.2x196.8" |
47.2x236.2" |
||
|
Przesuwy wzdłużne |
Prędkość przesuwu stołu (hydrauliczna) (60Hz) |
2-25(1-25)m/min |
||||||
|
Przesuwy poprzeczne |
Odległość między kolumnami |
1400mm |
||||||
|
55.1" |
||||||||
|
Przerywany posuw poprzeczny |
0.1-35mm/feed |
|||||||
|
0.003-1.3"/feed |
||||||||
|
Stały posuw poprzeczny (elektromechaniczny) |
3m/min |
|||||||
|
Jednen obrót na pokętle poprzecznym |
5mm |
10mm |
||||||
|
0.1" |
0.3" |
|||||||
|
Jednna działka na pokętle poprzecznym |
0.02mm |
0.05mm |
||||||
|
0.0007" |
0.001" |
|||||||
|
Przesuwy w pionie |
Szybki przesuw (opcja) (50Hz) |
250mm/min |
||||||
|
10000"/min |
||||||||
|
Jednen obrót na pokętle poprzecznym |
MPG |
|||||||
|
Jednna działka na pokętle poprzecznym |
MPG |
|||||||
|
Ściernica |
Wymiary (O.D x W x I.D) |
510x100x203mm |
||||||
|
20.0x3.9x7.9" |
||||||||
|
Prędkość wrzeciona 50/60Hz |
1150 r.p.m. |
|||||||
|
Silniki |
Silnik głowicy poziomej |
11(15,18.5)kW/15(20,25)HP |
||||||
|
Silnik głowicy pionowej |
7.5kW/10HP |
|||||||
|
Silnik hydrauliczny |
7.5kW/10HP |
13kW/17.5HP |
15kW/20HP |
20.5kW/27.5HP |
||||
|
Waga |
Waga netto |
14000kg |
14500kg |
18500kg |
23000kg |
37500kg |
41000kg |
45500kg |
|
30800lbs |
31900lbs |
40700lbs |
50600lbs |
82500lbs |
90200lbs |
100100lbs |
||
|
Waga brutto |
17000kg |
18000kg |
22500kg |
27500kg |
41000kg |
46000kg |
51500kg |
|
|
37400lbs |
39600lbs |
49500lbs |
60500lbs |
90200lbs |
101200lbs |
113300lbs |
||
|
Wymiary |
Wymiary (L x W x H) |
5.4x 2.9 x 3.4m |
6.2x 2.9 x 3.4m |
7.3x 2.9 x 3.4m |
8.4x2.9x3.4m |
11.2x2.9x3.5m |
13.4x2.9x3.5m |
15.6x2.9x3.5m |
|
17.9x 9.65 x 11.3ft |
20.6x 9.65 x 11.3ft |
24.3x 9.65 x 11.3ft |
27.9x9.65x11.3ft |
37.2x9.65x11.6ft |
44.6x9.65x11.6ft |
51.9x9.65x11.6ft |
||
