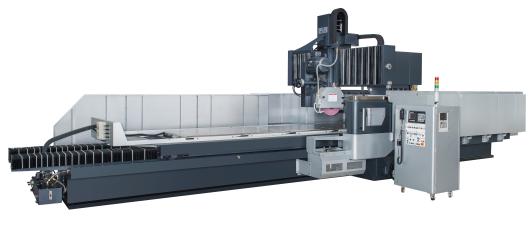

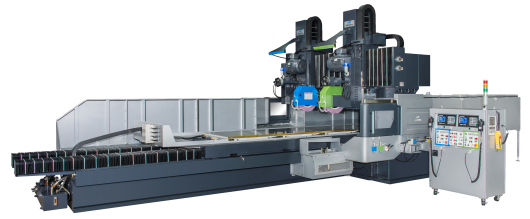

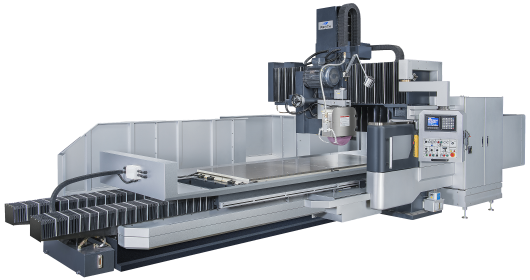

Od ponad dwudziestu lat firma PROTH produkuje szlifierki do płaszczyzn.Firma ta zwraca szczególną uwag na rozszerzanie zakresu możliwości produkowanych obrabiarek - od małych szlifierek typu łożowego do dwukolumnowych szlifierek do płaszczyzn. Obrabiarki te posiadają certyfikaty zapewniające o wysokiej jakości oraz dużej dokładności urządzenia, czyli Certyfikat ISO-9002 oraz Certyfikat TUV CE.
Główne części maszyny takie jak korpus, stół, kolumny, są dwukrotnie wyżarzane w celu całkowitego usunięcia naprężeń wewnętrznych. Pierwsze wyżarzanie jest przeprowadzone przed obróbką mechaniczną, żeby wyeliminować naprężenia powstałe w procesie odlewania, drugie po obróbce zgrubnej, a przed szlifowaniem i skrobaniem żeby usunąć naprężenia powstałe w wyniku mocowania, frezowania, wytaczania i wiercenia.
Prowadnice są ręcznie skrobane, co zapewnia wysoką dokładność wykonania. Są one takiej samej długości jak stół, dzięki czemu nie ulega on skręcaniu względem łoża. Części obrabiane zależnie od wielkości i kształtu mogą być mocowane bezpośrednio na stole szlifierki lub używając wyposażenia specjalnego na stole elektromagnetycznym płaskim a także w imadle zwykłym albo pochyłym bądź w pryzmach szlifierskich. Możliwości obróbcze są bardzo szerokie - od przedmiotów stalowych, żeliwnych z metali kolorowych i stopów lekkich, aż do tworzyw sztucznych (z uwzględnieniem odpowiedniej ściernicy i procesu technologicznego).
DOSTĘNE TAKŻE W WERSJI ZE STEROWANIEM CNC!
|
SPECYFIKACJA/MODEL |
1015AHR |
1020AHR |
1025AHR |
1030AHR |
1040AHR |
1050AHR |
1060AHR |
|
|
W kolorze niebieskim wartości w calach. |
PSGP |
|||||||
|
Dane ogólne |
Max. przesuwy (poprzeczne x wzdłużne) |
1200x1650mm |
1200x2150mm |
1200x2650mm |
1200x3150mm |
1200x4150mm |
1200x5150mm |
1200x6150mm |
|
47.2x64.9" |
47.2x84.6" |
47.2x104.3" |
47.2x124.0" |
47.2x163.3" |
47.2x202.7" |
47.2x242.1" |
||
|
Odległość ściernicy od stołu (głowica pionowa) |
0-750mm |
0-750 mm |
||||||
|
0-29.5" |
0-29.5 " |
|||||||
|
Odległość osi wrzeciona od stołu |
approx. 1100mm |
approx. 1100 mm |
||||||
|
approx. 43.3" |
approx. 43.3 " |
|||||||
|
Powierzchnia robocza stołu |
1000x1500mm |
1000x2000mm |
1000x2500mm |
1000x3000mm |
1000x4000mm |
1000x5000mm |
1000x6000mm |
|
|
39.3x59.0" |
39.3x78.7" |
39.3x98.4" |
39.3x118.1" |
39.3x157.4" |
39.3x196.8" |
39.3x236.2" |
||
|
Przesuwy wzdłużne |
Prędkość przesuwu stołu (hydrauliczna) (60Hz) |
2-25(1-25)m/min |
||||||
|
Przesuwy poprzeczne |
Odległość między kolumnami |
1200mm |
||||||
|
47.2" |
||||||||
|
Przerywany posuw poprzeczny |
0.1-35mm/feed |
|||||||
|
0.003-1.3"/feed |
||||||||
|
Stały posuw poprzeczny (elektromechaniczny) |
3m/min |
|||||||
|
Jednen obrót na pokętle poprzecznym |
5mm |
10mm |
||||||
|
0.1" |
0.3" |
|||||||
|
Jednna działka na pokętle poprzecznym |
0.02mm |
0.05mm |
||||||
|
0.0007" |
0.001" |
|||||||
|
Przesuwy w pionie |
Szybki przesuw (opcja) (50Hz) |
250mm/min |
||||||
|
10000"/min |
||||||||
|
Jednen obrót na pokętle poprzecznym |
MPG |
|||||||
|
Jednna działka na pokętle poprzecznym |
MPG |
|||||||
|
Ściernica |
Wymiary (O.D x W x I.D) |
510x100x203mm |
||||||
|
20.0x3.9x7.9" |
||||||||
|
Prędkość wrzeciona 50/60Hz |
1150 r.p.m. |
|||||||
|
Silniki |
Silnik głowicy poziomej |
11(15,18.5)kW/15(20,25)HP |
||||||
|
Silnik głowicy pionowej |
7.5kW/10HP |
|||||||
|
Silnik hydrauliczny |
7.5kW/10HP |
15kW/20HP |
7.5kW/10HP |
11kW/15HP |
20.5kW/27.5HP |
|||
|
Waga |
Waga netto |
10000kg |
13500kg |
17500kg |
22000kg |
36500kg |
40000kg |
44500kg |
|
22000lbs |
29700lbs |
38500lbs |
48400lbs |
80300lbs |
88000lbs |
97900lbs |
||
|
Waga brutto |
13000kg |
17000kg |
21500kg |
26500kg |
41000kg |
45000kg |
49500kg |
|
|
28600lbs |
37400lbs |
47300lbs |
58300lbs |
90200lbs |
99000lbs |
108900lbs |
||
|
Wymiary |
Wymiary (L x W x H) |
5.1x2.9x3.4m |
6.2x2.9 x3.4m |
7.3x2.9x3.4m |
8.4x2.9x3.4m |
11.2x2.9x3.5m |
13.4x2.9x3.5m |
15.6x2.9x3.5m |
|
16.9x9.65x11.3ft |
20.6x9.65 x11.3ft |
24.3x9.65x11.3ft |
27.9x9.65x11.3ft |
37.2x9.65x11.6ft |
44.6x9.65x11.6ft |
51.9x9.65x11.6f |
||
