Szlifierki Proth PSRC ze stołem obrotowym FI450-550mm

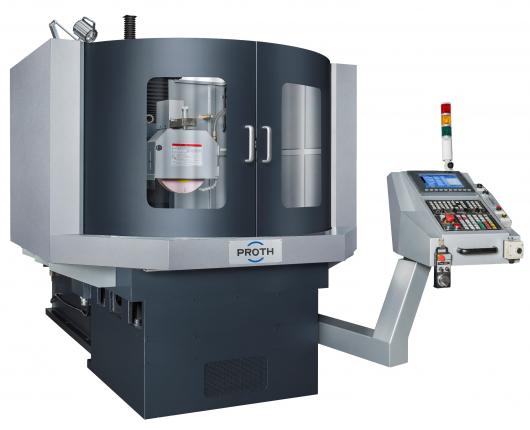

Szlifierki Proth PSRC ze stołem obrotowym FI450-550mm - PSRC - 800S / 1000S

Od ponad dwudziestu lat firma PROTH produkuje szlifierki do płaszczyzn. Firma ta zwraca szczególną uwag na rozszerzanie zakresu możliwości produkowanych obrabiarek - od małych szlifierek typu łożowego do dwukolumnowych szlifierek do płaszczyzn. Obrabiarki te posiadają certyfikaty zapewniające o wysokiej jakości oraz dużej dokładności urządzenia, czyli Certyfikat ISO-9002 oraz Certyfikat TUV CE.



Główne części maszyny takie jak korpus, stół, kolumny, są dwukrotnie wyżarzane w celu całkowitego usunięcia naprężeń wewnętrznych. Pierwsze wyżarzanie jest przeprowadzone przed obróbką mechaniczną, żeby wyeliminować naprężenia powstałe w procesie odlewania, drugie po obróbce zgrubnej, a przed szlifowaniem i skrobaniem żeby usunąć naprężenia powstałe w wyniku mocowania, frezowania, wytaczania i wiercenia. Prowadnice są ręcznie skrobane, co zapewnia wysoką dokładność wykonania. Są one takiej samej długości jak stół, dzięki czemu nie ulega on skręcaniu względem łoża.



Części obrabiane zależnie od wielkości i kształtu mogą być mocowane bezpośrednio na stole szlifierki lub używając wyposażenia specjalnego na stole elektromagnetycznym płaskim a także w imadle zwykłym albo pochyłym bądź w pryzmach szlifierskich. Możliwości obróbcze są bardzo szerokie - od przedmiotów stalowych, żeliwnych z metali kolorowych i stopów lekkich, aż do tworzyw sztucznych (z uwzględnieniem odpowiedniej ściernicy i procesu technologicznego)

SPECYFIKACJA/MODEL

800S

1000S

W kolorze niebieskim wartości w calach.

PSRC

PSRC

Dane ogólne

Max. średnica szlifowania

450mm

550mm





Odległość środka wrzeciona od stołu

500mm

500mm





Powierzchnia robocza stołu

800mm

1000mm





Stół obrotowy

Silnik stołu

3.5kW

3.5kW

Przesuwy poprzeczne

Stały posuw poprzeczny

10-60 r.p.m.



jeden obrót na pokrętle poprzecznym

0.1mm x1/x5/x10



Jedna działka na pokrętle poprzecznym

0.001mm x1/x5/x10



Przesuwy w pionie

Szybki przesuw (opcja) (50Hz)

400mm/min

400mm/min



jeden obrót na pokrętle poprzecznym

0.1mm x1/x5/x10

0.1mm x1/x5/x10



Jedna działka na pokrętle poprzecznym

0.001mm x1/x5/x10

0.001mm x1/x5/x10



Ściernica

Wymiary (O.D x W x I.D)

355x50x127mm

355x50x127mm



Prędkość wrzeciona 50/60Hz

1500/1800 r.p.m.

Silnik

Silnik wrzeciona

7.5kW/10HP

Waga

Waga netto

6500kg

7000kg



Waga brutto

8000kg

8500kg



Wymiary

Wymiary (L x W x H)

4.1x2.2x2.5
