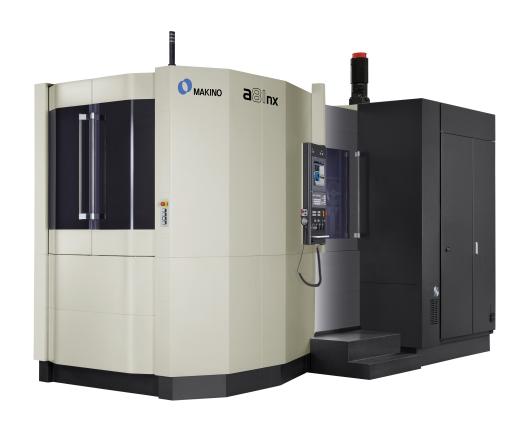

4 osiowe poziome centrum obróbcze Makino a81nx

Poziome centrum obróbcze nowej generacji

Dowiedz się więcej o Makino a81nx

Przejazdy oś X 900
Przejazdy oś Y 900
Przejazdy osi Z 1020
Ciężar detalu [kg] 1200 (opc: 1500)
Przestrzeń obróbcza 1000 x1300
Prędkość obrotowa wrzeciona 10000 (opc. 8000)
Pojemność magazynu narzędzi ATC 60

Makino a81nx jest poziomym centrum obróbczym o długości posuwu 630 mm nowej generacji.

Opiera się ono na wiodącej w branży wydajności swojego poprzednika i oferuje nowe elementy konstrukcyjne na potrzeby wyzwań związanych z obróbką dużych części występujących w wielu branżach.
Model a81nx oferuje większe możliwości w zakresie wielkości części, zwiększone odlewy stołu i kolumn oraz dodatkowe 100 mm skoku w osi Y, co przekłada się na 12,5% przestrzeni roboczej. Wytrzymałe, 3-rolkowe łożysko stołu osi B zapewnia stabilne cięcie w całej strefie roboczej. Duże części często oznaczają również dużo funkcji. Możliwości w zakresie długości, średnicy i masy narzędzi obsługiwanych przez model a81nx zostały zwiększone na potrzeby obsługi dużych frezów czołowych, wytaczarek i zastosowań listwowych.

Dwa nowe typy konstrukcji wrzecion zapewniają większą wydajność w zastosowaniach związanych z cięciem i innych. Opcjonalne wrzeciono o prędkości roboczej 8000 obr./min zwiększa wartości mocy ciągłej o 19% w porównaniu z poprzednim modelem. Wrzeciono o wysokim momencie obrotowym i wysokiej mocy ciągłej na poziomie 37 kW doskonale sprawdza się przy obróbce zgrubnej odlewów stalowych oraz przy obróbce twardych metali na potrzeby branży lotniczej. Oba wrzeciona, standardowe – 8000 obr./min oraz opcjonalne – 10 000 obr./min oferują usprawnienia w zakresie parametrów przyspieszenia i spowolnienia przekładające się na skrócenie czasu gwintowania o nawet 30%.

Konstrukcja modelu a81nx w oczywisty sposób sugeruje dążenie do jak najwyższej niezawodności i ergonomii pracy. Sprawdzone technologie, takie jak jednoelementowe osłony prowadnic osi X i Z oraz napędzane serwomechanizmami klapy mechanizmów automatycznej wymiany narzędzi sprawiają, że model a81nx jest kontynuatorem tradycji marki Makino w zakresie najwyższej niezawodności. Jedno spojrzenie na matrycowy magazyn narzędzi z automatycznym mechanizmem wymiany wystarczy, by zobaczyć dążenie do uzyskania jak najwyższego poziomu ergonomii pracy. Wszystkie matrycowe magazyny narzędzi dostępne z modelem a81nx obejmują stację ładowania narzędzi (TLS). To sterowane krzywkowo urządzenie wyrzuca narzędzie z uchwytu do pojemnika z prowadnicą. Nawet narzędzia o maksymalnej masie i średnicy mogą być bezpiecznie i szybko wymieniane.




a81nx

Przesuwy

Przesuw osi X

900 mm

Przesuw osi Y

900 mm)

Przesuw osi Z

1020 mm

Paleta

Paleta

630x630 mm

Max. wymiar detalu

ø1000 x 1300 mm

Max. ciężar detalu

1200 kg (opc: 1500 kg)

Wrzeciono

Prędkość obrotowa wrzeciona

10,000 rpm (opc: 8,000 rpm)

Stożek wrzeciona

HSK-A100 / BT50

Moc wrzeciona (max./stałe)

45 / 26 kW (opc: 55 / 37 kW)

Moment obrotowy wrzeciona (max./stałe)

623/305 Nm (opc: 1202/553 Nm)

Posuw

Posuw szybki

50,000 mm/min (opc: 36,000 mm/min)

Posuw roboczy

50,000 mm/min (opc: 36,000 mm/min)

ATC / Magazyn narzędzi

Pojemność magazynu narzędzi ATC

60 szt

Maksymalna długość narzędzia (CAT/HSK)

690 mm

Średnica narzędzia

ø356 mm

Maksymalna waga narzędzia

30 kg (opc: 35 kg)

Wymiary maszyny



Wymiary maszyny

3710 x 5605 x 3495 mm

Ciężar maszyny

17700 kg
