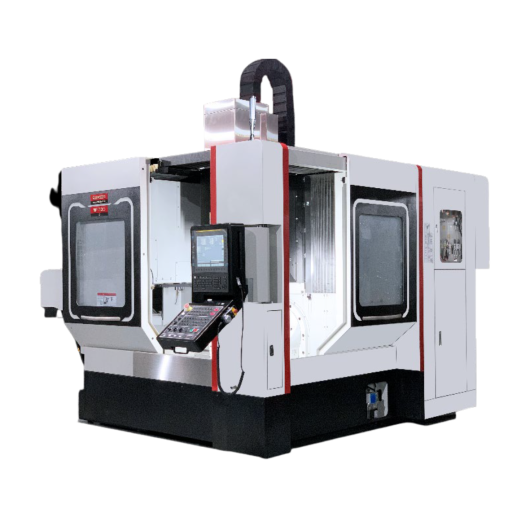

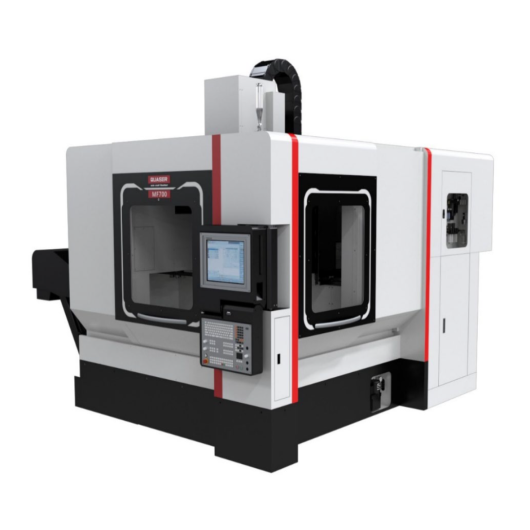

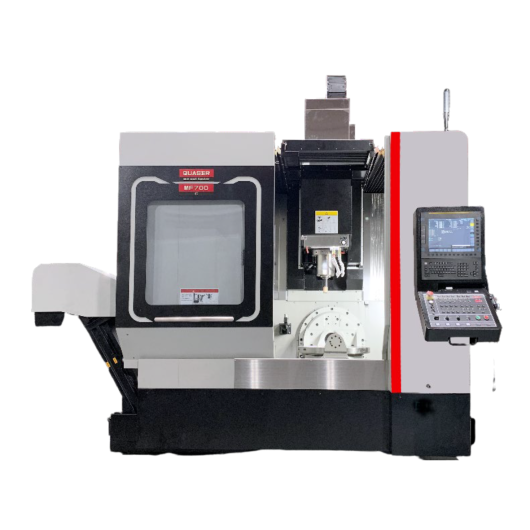

Najnowocześniejszy model 5 osiowego centrum obróbczego MF700 charakteryzuje się kompaktową konstrukcją, przy użyciu dwustronnie podpartego uchylno-obrotowego stołu obróbczego o średnicy 65 mm oraz ruchomej kolumny wrzeciona.
Zakres obróbczy obrabianego detalu to średnica 700mm, a wysokość 500 mm, maksymalny ciężar detalu 500 kg.
Bogate wyposażenie zamontowane w obrabiarce MF700 pozwala na obróbkę najbardziej skomplikowanych elementów, o bardzo wysokiej jakości. Dzieje się tak m.in. dzięki zoptymalizowanemu systemowi odprowadzania wiórów, automatycznemu zmieniaczowi narzędzi, nowoczesnemu panelowi sterowania, użytym sondom detalu i narzędzi.
Obrabiarka MF700 zapewnia operatorowi największy poziom wygody, bezpieczeństwa użytkowania oraz pełny dostęp do przestrzeni roboczej.
Ta wygoda użytkowania i najwyższej klasy ergonomia jest odpowiedzią na opinie użytkowników i operatorów.
Komfort pracy na obrabiarce MF700 jest nieporównywalny.
a. szerokość otworu drzwi przednich: 850 mm
b. odległość od środka stołu do przednich drzwi: 600 mm
c. szerokość otworu drzwi bocznych: 730 mm
d. odległość od wrzeciona do operatora: 320 mm
|
PRZESUWY |
||||
|
Przesuw oś X |
: 820 (-460~+360) mm |
|||
|
Przesuw oś Y |
: 570 mm |
|||
|
Przesuw oś Z |
: 530 mm |
|||
|
Przesuw oś B / C |
: +110°~ -90° / 360° |
|||
|
Odległość od powierzchni stołu do czoła wrzeciona |
: 115 - 645 mm |
|||
|
WRZECIONO |
||||
|
Sterowanie |
FANUC |
SIEMENS |
HEIDENHAIN |
|
|
Maksymalna prędkość obrotowa wrzeciona |
: 12 000 obr./min |
|||
|
Prędkość znamionowa |
: 1 500 obr./min |
: 1 500 obr./min |
: 1 500 obr./min |
|
|
Moc wrzeciona (S6 - 25%) |
: 18,5 kW |
: 17,6 kW * |
: 17 kW |
|
|
Moment obrotowy wrzeciona (S6 – 25%) |
: 118 Nm |
: 112 Nm * |
: 108 Nm |
|
|
Przekładnia wrzeciona |
: Sprzęgło |
|||
|
Łożyska |
: NSK |
|||
|
Średnica wewnętrzna łożysk wrzeciona |
: ø 80 / 70 mm |
|||
|
POSUWY |
||||
|
Posuw szybki osie X, Y, Z |
: 36 x 36 x 36 m/min |
|||
|
DOKŁADNOŚĆ POZYCJONOWANIA / POWTARZALNOŚCI |
||||
|
ISO 230-2 |
0,008 / 0,004 |
|||
|
JIS 6338 (300 mm) |
+/- 0,003 / +/- 0,002 |
|||
|
VDI3441 |
0,008 / 0,004 |
|||
|
MAGAZYN NARZĘDZI |
||||
|
Stożek |
: BBT40 |
|||
|
Pojemność magazynu narzędzi |
: 48 szt. (opcja 60 / 90/ 120 ) |
|||
|
Max wymiar narzędzia (bez przyległych narzędzi) |
: ø 76,2 x 300 mm (ø 125 x 300 mm) |
|||
|
Max waga narzędzia |
: 7 kg |
|||
|
Czas zmiany narzędzia |
narzędzie – narzędzie |
: 2,3 (+/- 0,2) sek. (<6 kg) |
||
|
|
wiór - wiór |
: 9 (+/- 0,2) sek. |
||
|
STÓŁ OBROTOWY |
||||
|
Rodzaj |
WFCH-650QMT |
|||
|
Rozmiar stołu |
: ø 650 mm |
|||
|
Zakres obrotów osi C |
: 360 ° |
|||
|
Zakres obrotów osi B |
: +110°~ -90° |
|||
|
Rodzaj napędu |
: Przekładnia ślimakowa |
|||
|
Maks. średnica detalu |
: ø 700 mm |
|||
|
Maks. wysokość detalu |
: 500 mm |
|||
|
Max. prześwit detalu |
: ø 700 mm |
|||
|
Nośność stołu |
: 500 kg |
|||
|
Max. prędkość obrotowa osi C i B |
: 25 obr./min |
|||
|
Dokładność indeksowania |
: 12 s |
|||
|
Powtarzalność |
: 4 s |
|||
|
Ciśnienie robocze |
: 34,3 bar (35 kg/cm2) |
|||
|
Moment zaciskowy osi C |
: 2 452 Nm |
|||
|
Moment zaciskowy osi B |
: 4 413 Nm |
|||
|
INNE |
||||
|
Waga maszyny |
: 8 500 – 9 000 kg |
|||
|
Wysokość maszyny |
: 3 400 mm |
|||
|
Zajmowana powierzchnia (z transporterem wiórów) |
: 2 540 x 3 700 mm |
|||
