Konstrukcja maszyny D200Z łączy ekstremalne prędkości i precyzję w celu utrzymania mniejszych zakresów tolerancji i perfekcyjnych połączeń i dopasowań w skomplikowanych trójwymiarowych kształtach obrabianych detali. Od obróbki zgrubnej po szybkie wykańczanie wielowymiarowych, profilowanych geometrii 3D, maszyna D200Z zwiększa wydajność dzięki najbardziej konkurencyjnym możliwościom produkcji złożonych matryc i form odlewniczych zwykle spotykanych w branży motoryzacyjnej, w formowaniu wtryskowym, produkcji opakowań oraz w branży medycznej i optycznej. Prędkość i precyzja maszyny D200Z stanowi unikalny fundament szybkiego cięcia o wysokiej responsywności oraz doskonałego poziomu wykończenia powierzchni, które redukują lub eliminują potrzebę stosowania pracy ręcznej. Wrzeciono maszyny pracujące z prędkością 30 000 obr./min oraz zintegrowany stół roboczy z napędem bezpośrednim zapewniają szybką, precyzyjną i kompletną obróbkę 5-osiową. Możliwości techniczne maszyny łączą się z opatentowanym przez Makino oprogramowaniem SGI.5 do sterowania ruchem, co zapewnia najwyższy poziom precyzji i jakości połączeń i dopasowania skomplikowanych powierzchni oraz spełnianie wymagań dokładności trójwymiarowej wymaganej przez obecnie stosowane matryce i formy odlewnicze oraz elementy dla branży medycznej o skomplikowanej geometrii.

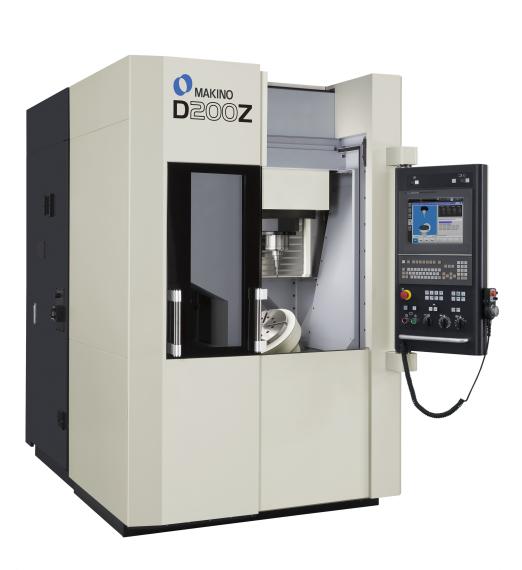

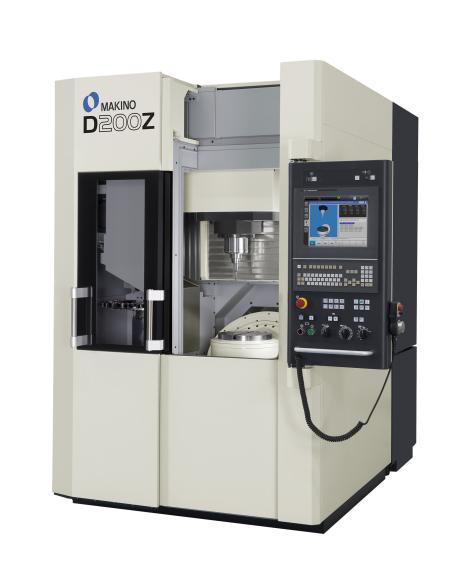

5-osiowe pionowe centrum obróbcze Makino D200Z potrafi sprostać złożoności wieloaspektowej, konturowej geometrii 3D z precyzją i pełnymi możliwościami obróbki w 5 osiach. Wysoce precyzyjne technologie sterowania ruchem z wysoką prędkością umożliwiają producentom utrzymanie najwyższej precyzji i wymagań jakościowych nawet podczas jednoczesnego ruchu w 5 płaszczyznach.
Konstrukcja ze zintegrowanym uchwytem pozwala zmaksymalizować obszar strefy roboczej i nośność, dlatego maszyna D200Z może obsługiwać elementy o średnicy do 300 mm, wysokości 210 mm i masie do 75 kg. Osie X, Y i Z (posuw odpowiednio 350 mm, 300 mm i 250 mm) zapewniają szybki ruch i posuw cięcia wynoszący 60 m/min. W maszynie D200Z zastosowano również unikalną, lekką konstrukcję pochylającą w osi B z możliwością przechylenia o 180 stopni (0 do +180) przy 100 obr./min. Oś B oraz oś obrotowa C (ruch ciągły w zakresie 360 stopni przy 150 obr./min) są sterowane silnikami napędu bezpośredniego, co zapewnia zwinną, precyzyjną i szybką pracę osiową i obrotową.
Odlewy o szerokiej podstawie i śruby kulowe chłodzone przez rdzeń stanowią platformę bazową dla wszystkich pozostałych podzespołów, co przekłada się na wysoką stabilność całego procesu. Wrzeciono HSK-E50 pracujące z prędkością 30 000 obr./min zostało zaprojektowane z zastosowaniem zaawansowanego technologicznie rdzenia i systemu chłodzenia płaszcza w celu ścisłej kontroli wzrostu temperatury, ugięcia i drgań podczas obróbki z dużymi prędkościami. Dzięki temu D200Z wydłuża żywotność narzędzia i oferuje wyjątkowe wykończenie powierzchni nawet w zastosowaniach wymagających precyzyjnych połączeń i dopasowań narzędzi.
Dzięki elastycznym możliwościom produkcyjnym narzędzi i automatyzacjom, takim jak automatyczny magazyn wymienny narzędzi (ATC) o pojemności 100 narzędzi czy system wielopaletowy, maszyna D200Z może osiągnąć wskaźniki wykorzystania wynoszące ponad 80% przy najwyższym poziomie wydajności i najszybszym zwrocie z inwestycji.
|
|
D200z |
|
Przesuwy |
|
|
Przesuw osi X |
350 mm |
|
Przesuw osi Y |
300 mm |
|
Przesuw osi Z |
250 mm |
|
Przesuw osi A |
180° |
|
Przesuw osi C |
360° |
|
Średnica przedmiotu obrabianego |
Ø300 mm |
|
Wysokość przedmiotu obrabianego |
200 mm |
|
Max. ciężar detalu |
75 kg |
|
Wrzeciono |
|
|
Prędkość obrotowa wrzeciona |
30,000 rpm |
|
Stożek wrzeciona |
HSK-E50 |
|
Moc wrzeciona (max./stałe) |
15 / 11 kW |
|
Moment obrotowy wrzeciona (max./stałe) |
23,8 / 21 Nm |
|
Posuw |
|
|
Posuw szybki |
60,000 mm/min |
|
Posuw roboczy |
60,000 mm/min |
|
ATC / Magazyn narzędzi |
|
|
Pojemność magazynu narzędzi ATC |
21 szt (opc. 40 / 100 szt) |
|
Maksymalna długość narzędzia |
200 mm |
|
Średnica narzędzia |
ø50 mm / ø80 mm (bez sąsiednich pozycji) |
|
Maksymalna waga narzędzia |
3 kg / 5 kg (z ograniczeniem) |
|
Wymiary maszyny |
|
|
Wymiary maszyny |
1868 x 3030 x 2300 mm |
|
Ciężar maszyny |
4600 kg |
