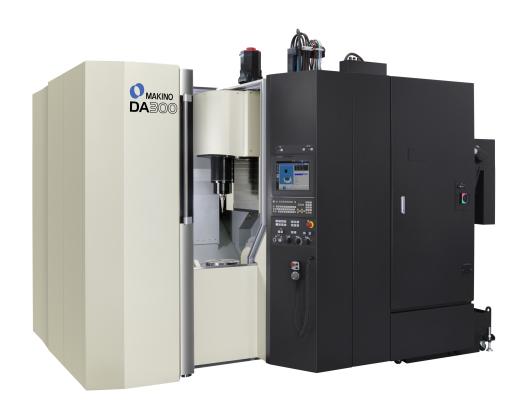

Maszyna DA300 jest oparta na najlepszych właściwościach konstrukcyjnych pionowych i poziomych platform obróbki, dzięki czemu zapewnia najwyższą wydajność wieloosiowej obróbki detali nawet w maszynach o bardzo małej powierzchni podstawy.
Cechy te sprawiają, że DA300 jest idealnym urządzeniem do pracy samodzielnej z dostępnością od różnych stron lub z wykorzystaniem pełnych możliwości konturowania w celu szybkiego i efektywnego wytwarzania różnych złożonych części produkcyjnych typowych dla hydrauliki przemysłowej i pneumatyki, na potrzeby rynku optycznego, elektrycznego i półprzewodników, a także do produktów medycznych i dentystycznych, odlewów, komponentów samochodowych, części lotniczych, jak również przy kontraktowej pracy warsztatowej.
Maszyna DA300 łączy najlepsze cechy projektowe pionowych i poziomych centrów obróbki, dzięki czemu zapewnia najwyższą wydajność wieloosiowej obróbki detali nawet w maszynach o bardzo małej powierzchni podstawy. Maszyna o osiach A i C ze zintegrowanym napędem bezpośrednim oferuje dostęp w pięciu płaszczyznach na potrzeby jednostopniowej obróbki złożonych części produkcyjnych.
Wrzeciono HSK–A63 o prędkości obrotowej 20 000 obr./min i mocy 22 kW, HSK–A63 umożliwia złożone frezowanie, wiercenie i gwintowanie związane z produkcją szeregu różnorodnych części. Standardowy magazyn z 60 kubkami narzędziowymi zabezpiecza duży wybór narzędzi na potrzeby zróżnicowanych konfiguracji części.
Aby dodatkowo ograniczyć czas przestojów, urządzenie DA300 jest standardowo wyposażane w wizyjny czujnik uszkodzenia narzędzia BTS (Broken Tool Sensor) znajdujący się poza strefą roboczą, który dba o integralność narzędzi bez wpływania na czas trwania cykli roboczych.

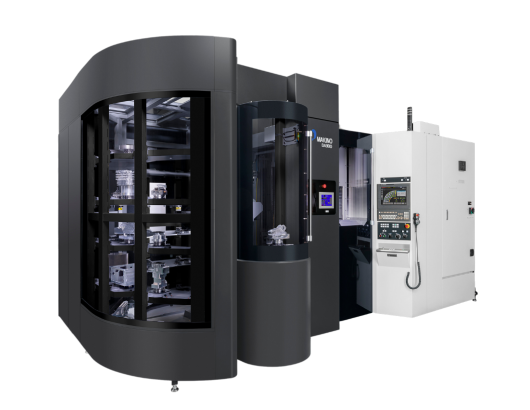

Zintegrowany okrągły stół roboczy maszyny DA300 (340 mm x 300 mm) jest wyposażony w złącza pneumatyczne umożliwiające integrację z systemem paletowym realizującym szybką i sprawną wymianę części i maksymalizującym czas wykorzystania maszyny. Istnieje także możliwość zastosowania zintegrowanego uchwytu Erowa UPS sprzyjającego automatyzacji.
Sterownik Makino Professional 6 pomaga przechodzić od części do zysków dzięki sprawnemu płynnemu funkcjonowaniu na styku pracy człowieka i maszyny. Uproszczony układ ekranu, pomoc dla operatora, nowe funkcje maszyny i ulepszenia w zakresie bezpieczeństwa zwiększają i chronią wydajność pracy maszyny. Funkcja Super Geometric Intelligence 5 (SGI.5) oferuje jeszcze wyższą wydajność dzięki zapewnianiu optymalnej wydajności podczas wykonywania ścieżki ruchu narzędzia, dzięki temu cykle robocze są jeszcze krótsze.
|
|
DA300 |
|
Przesuwy |
|
|
Przesuw osi X |
450 mm |
|
Przesuw osi Y |
620 mm |
|
Przesuw osi Z |
500 mm |
|
Przesuw osi A |
150° (-120°~30°) |
|
Przesuw osi C |
360° |
|
Obszar roboczy |
Ø300 mm |
|
Max. ciężar detalu |
250 kg |
|
Wrzeciono |
|
|
Prędkość obrotowa wrzeciona |
20,000 rpm |
|
Stożek wrzeciona |
HSK-A63 |
|
Moc wrzeciona (max./stałe) |
22 / 11 kW |
|
Moment obrotowy wrzeciona (max./stałe) |
91,3 / 27,6 Nm |
|
Posuw |
|
|
Posuw szybki |
60,000 mm/min |
|
Posuw roboczy |
50,000 mm/min |
|
ATC / Magazyn narzędzi |
|
|
Pojemność magazynu narzędzi ATC |
60 szt (opc: 118 / 264) |
|
Maksymalna długość narzędzia |
300 mm |
|
Średnica narzędzia |
ø70 mm / ø140 mm (bez sąsiednich pozycji) |
|
Maksymalna waga narzędzia |
8 kg |
|
Wymiary maszyny |
|
|
Wymiary maszyny |
4270 x 2600 x 2885 mm |
|
Ciężar maszyny |
9070 kg |
