Narzędzie to może być stosowane wszędzie tam, gdzie zakup stacjonarnej elektrodrążarki nie jest uzasadniony technicznie ze względu na zakres i wielkość produkcji, lub tam, gdzie jej zastosowanie jest niemożliwe ze względu na wielkość detalu

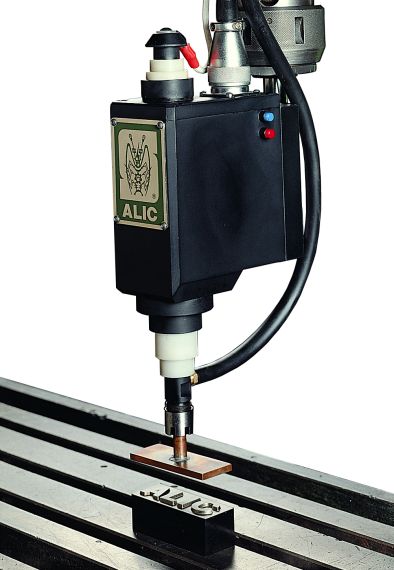

Całe urządzenie składa się z głowicy roboczej połączonej przewodami elektrycznymi i hydraulicznymi z wózkiem, na którym znajduje się sterownik impulsów elektroerozyjnych oraz zbiornik i system cyrkulacji i filtracji dielektryka
Cechy charakterystyczne
- Zamontowany w głowicy silnik serwosterowany osi Z powoduje że urządzenie jest zupełnie niezależne od podłoża, dzięki czemu można go montować na dowolnym urządzeniu, w dowolnym położeniu (min, na końcówkach wrzecion wiertarek, frezarek, uchwytów itp.) dając niezliczone możliwości zastosowań
- Szafa sterownicza, zbudowana w oparciu o nowoczesne układy elektroniczne- pomaga ustawić odpowiednie parametry obróbki min. stopień czułości serwosterowaną osią Z, głębokość drążenia z dokładnością 0,01 mm, natężenie prądu, czas trwania impulsu, charakter obróbki itp..
-System cyrkulacji i filtrowania dielektryka – optymalnie nastawione przepłukiwanie pozwala na szybkie usuwanie ze szczeliny roboczej drobin wyerodowanego materiału
|
MODEL |
jedn. |
ALIC-1 |
|
WARTOŚCI |
|
|
|
Zakres osi Z |
mm |
60 |
|
Max. ciężar elektrody |
kg |
10 |
|
Max. prąd roboczy |
A |
15 |
|
Pojemność zbiornika na dielektryk |
l |
90 |
|
Wymiary głowicy |
mm |
165 x 143 x 137 |
|
Wymiary wózka ze sterownikiem i system cyrkulacji dielektryka |
mm |
520 x 500 x 820 |
|
Zasilanie |
V (Hz) |
220 (50) |
