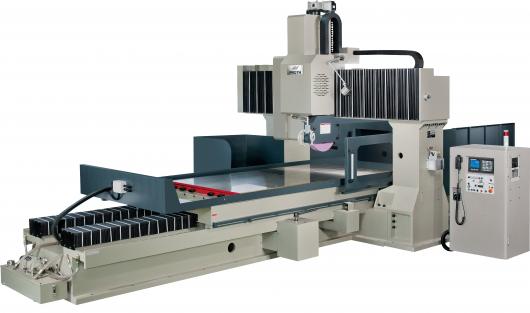

Od ponad dwudziestu lat firma PROTH produkuje szlifierki do płaszczyzn .Firma ta zwraca szczególną uwag na rozszerzanie zakresu możliwości produkowanych obrabiarek - od małych szlifierek typu łożowego do dwukolumnowych szlifierek do płaszczyzn. Obrabiarki te posiadają certyfikaty zapewniające o wysokiej jakości oraz dużej dokładności urządzenia, czyli Certyfikat ISO-9002 oraz Certyfikat TUV CE.
Główne części maszyny takie jak korpus, stół, kolumny, są dwukrotnie wyżarzane w celu całkowitego usunięcia naprężeń wewnętrznych. Pierwsze wyżarzanie jest przeprowadzone przed obróbką mechaniczną, żeby wyeliminować naprężenia powstałe w procesie odlewania, drugie po obróbce zgrubnej, a przed szlifowaniem i skrobaniem żeby usunąć naprężenia powstałe w wyniku mocowania, frezowania, wytaczania i wiercenia.
Prowadnice są ręcznie skrobane, co zapewnia wysoką dokładność wykonania. Są one takiej samej długości jak stół, dzięki czemu nie ulega on skręcaniu względem łoża. Części obrabiane zależnie od wielkości i kształtu mogą być mocowane bezpośrednio na stole szlifierki lub używając wyposażenia specjalnego na stole elektromagnetycznym płaskim a także w imadle zwykłym albo pochyłym bądź w pryzmach szlifierskich. Możliwości obróbcze są bardzo szerokie - od przedmiotów stalowych, żeliwnych z metali kolorowych i stopów lekkich, aż do tworzyw sztucznych (z uwzględnieniem odpowiedniej ściernicy i procesu technologicznego).
DOSTĘNE TAKŻE W WERSJI ZE STEROWANIEM CNC!
|
SPECYFIKACJA/MODEL |
1522AHR |
1530AHR |
1540AHR |
1550AHR |
1560AHR |
|
|
W kolorze niebieskim wartości w calach. |
PSGP |
|||||
|
Dane ogólne |
Max. przesuwy (poprzeczne x wzdłużne) |
1900x2350mm |
1900x3150mm |
1900x4150mm |
1900x5150mm |
1900x6150mm |
|
74.8x92.5" |
74.8x124.0" |
74.8x163.3" |
74.8x202.7" |
74.8x242.1" |
||
|
Odległość ściernicy od stołu (głowica pionowa) |
100-800 (350-1000)mm |
|||||
|
3.9-31.4 (13.7-39.3)" |
||||||
|
Odległość osi wrzeciona od stołu |
approx. 1100 (1350)mm |
|||||
|
approx. 43.3 (53.1)" |
||||||
|
Powierzchnia robocza stołu |
1500x2200mm |
1500x3000mm |
1500x4000mm |
1500x5000mm |
1500x6000mm |
|
|
59.0x86.6" |
59.0x118.1" |
59.0x157.4" |
59.0x196.8" |
59.0x236.2" |
||
|
Przesuwy wzdłużne |
Prędkość przesuwu stołu (hydrauliczna) (60Hz) |
2-25(1-25)m/min |
||||
|
Przesuwy poprzeczne |
Odległość między kolumnami |
2000mm |
||||
|
78.7" |
||||||
|
Przerywany posuw poprzeczny |
0.1-35mm/feed |
|||||
|
0.003-1.3"/feed |
||||||
|
Stały posuw poprzeczny (elektromechaniczny) |
3m/min |
|||||
|
Jednen obrót na pokętle poprzecznym |
10mm |
|||||
|
0.3" |
||||||
|
Jednna działka na pokętle poprzecznym |
0.05mm |
|||||
|
0.001" |
||||||
|
Przesuwy w pionie |
Szybki przesuw (opcja) (50Hz) |
250mm/min |
||||
|
10000"/min |
||||||
|
Jednen obrót na pokętle poprzecznym |
MPG |
|||||
|
Jednna działka na pokętle poprzecznym |
MPG |
|||||
|
Ściernica |
Wymiary (O.D x W x I.D) |
510x100x203mm |
||||
|
20.0x3.9x7.9" |
||||||
|
Prędkość wrzeciona 50/60Hz |
1150 r.p.m |
1150 r.p.m. |
||||
|
Silniki |
Silnik głowicy poziomej |
11(15,18.5)kW/15(20,25)HP |
||||
|
Silnik głowicy pionowej |
7.5kW/10HP |
7.5kW/10HP |
||||
|
Silnik hydrauliczny |
13kW/17.5HP |
15kW/20HP |
20.5kW/27.5HP |
22.5kW/30HP |
||
|
Waga |
Waga netto |
34000kg |
39000kg |
45000kg |
50000kg |
56000kg |
|
74800lbs |
85800lbs |
99000lbs |
110000lbs |
123200lbs |
||
|
Waga brutto |
37000kg |
43000kg |
49500kg |
55000kg |
62000kg |
|
|
81400lbs |
94600lbs |
108900lbs |
121000lbs |
136400lbs |
||
|
Wymiary |
Wymiary (L x W x H) |
6.6x3.5x3.8m |
8.4x3.5x3.8m |
11.2x3.5x3.8m |
13.4x3.5x3.8m |
15.6x3.5x3.8m |
|
21.9x11.6x12.6ft |
27.9x11.6x12.6ft |
37.2x11.6x12.6ft |
44.6x11.6x12.6ft |
51.9x11.6x12.6ft |
||
