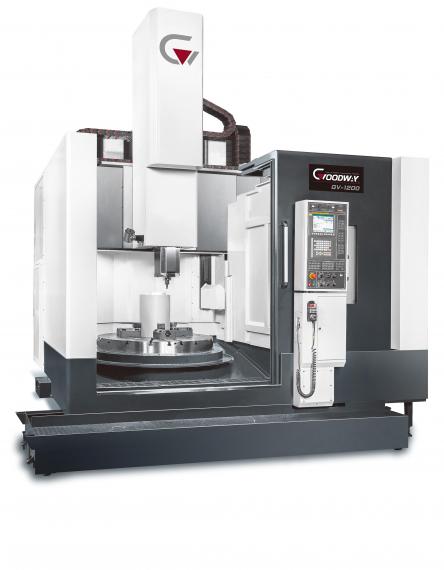

Pionowe centrum tokarskie GV-1

Seria pionowych centr tokarskich Goodway GV-1 to połączenie niesamowitej mocy, mocnej konstrukcji, która idealnie sprawdzi się podczas ciężkiej obróbki.

Max. średnica obróbki 1200 | 1350 | 1800 | 2000
Max. wysokość toczenia 1000 | 1300 | 1300 | 1280
Prędkość obrotowa wrzeciona 24
Pojemność magazynu narzędzi ATC 12, 16
Napędzane narzędzia Tak
Oś Y Nie
Przechwyt Nie

Charakterystyka maszyny:

- Konstrukcja bramowa z osią W (przesuw 800 mm)
- Niezawodny 16 narzędziowy magazyn karuzelowy
- Kompaktowy rozmiar przy możliwości obciążenia stołu nawet do 8000 kg!
- Najwyższej jakości komponenty
- Szerokie prowadnice ślizgowe
- Solidny korpus żeliwny (FC35-Meehanite) w postaci jednolitego monobloku poddawany jest obróbce termicznej - sezonowaniu.
- Sztywność maszyny została zwiększona poprzez wykorzystanie Metody Elementów Skończonych (FEM) w fazie projektowania ( o 30% zwiększona sztywność względem standardowych metod projektowania).
- Wysoki moment obrotowy wrzeciona, do 23 900 Nm (GV-1600)
- Możliwość doposażenia tokarki w napędzane narzędzia + oś C

GŁÓWNE PARAMETRY:

GV-1100

GV-1200

GV-1600

GV-2000

Średnica stołu

: Ø 1100 mm

: Ø 1250 mm

: Ø 1600 mm

: Ø 2000 mm

Max przelot

: Ø 1400 mm

: Ø 1600 mm

: Ø 2000 mm

: Ø 2050 mm

Max średnica toczenia

: Ø 1200 mm

: Ø 1350 mm

: Ø 1800 mm

: Ø 2000 mm

Max długość toczenia

: 1000 mm

: 1300 mm

: 1300 mm

: 1280 mm

Nośność stołu

: 4000 kg

: 5000 kg

: 8000 kg

: 5000 / 8000 kg

WRZECIONO PRZEDMIOTOWE:









Średnica łożysk wrzeciona

: Ø 350

: Ø 423

: Ø 580

: Ø 580/690

Moc silnika wrzeciona

: 37 kW (const) / 45 kW (30 min)

: 37 kW (const) / 45 kW (30 min)

: 37 kW (const) / 45 kW (30 min)

: 37 kW (const) / 45 kW (30 min)

Typ napędu silnika wrzeciona

: 2 biegowa przekładnia zębata

: 2 biegowa przekładnia zębata

: 2 biegowa przekładnia zębata

: 2 biegowa przekładnia zębata

Zakresy obrotów wrzeciona

: 1 - 500 obr/min

: 2 - 350 obr/min

: 2 - 250 obr/min

: 2 - 200 obr/min

Moment obrotowy wrzeciona

: 10170 Nm

: 17100 Nm

: 23900 Nm

: 23900 Nm

WRZECIONO NARZĘDZIOWE (OPCJA):









Moc silnika wrzeciona

: 7,5 kW (const) / 11 kW (30 min)

: 7,5 kW (const) / 11 kW (30 min)

: 7,5 kW (const) / 11 kW (30 min)

: 7,5 kW (const) / 11 kW (30 min)

Zakresy obrotów wrzeciona

: 2 - 2400 obr/min

: 2 - 2400 obr/min

: 2 - 2400 obr/min

: 2 - 2400 obr/min

OŚ CF (opcjonalnie):









Moc silnika

: 3 kW

: 3 kW

: 3 kW

: 3 kW

Prędkość osi CF

: 15 obr/min

: 13 obr/min

: 9 obr/min

: 9 obr/min

Moment osi CF

: 2280 Nm

: 2740 Nm

: 38400 Nm

: 3840 Nm

OSIE X, Z i W:









Max przesuw w osi X

: 1300 (-100~1200) mm

: 1375 (-100~1275) mm

: 1600 (-100~1500) mm

: 1300 (-100~1600) mm

Max przesuw w osi Z

: 900 mm

: 900 mm

: 900 mm

: 900 mm

Max przesuw w osi W

: 600 mm

: 800 mm

: 800 mm

: 800 mm

Posuwy szybkie X / Z

: 12 m/min / 10 m/min

: 12 m/min / 10 m/min

: 12 m/min / 10 m/min

: 12 m/min / 10 m/min

Serwo-silnik osi X

: AC 7kW

: AC 6kW

: AC 6kW

: AC 6kW

Moc Serwo-silnika osi Z

: AC 9kW

: AC 9kW

: AC 9kW

: AC 9kW

AUTOMATYCZNY MAGAZYN NARZĘDZI :



Ilość pozycji

: 12

: 16

: 16

: 16

Stożek wrzeciona

: BT50

: BT50

: BT50

: BT50

Max wielkość narzędzia

: 280 × 150 × 400 mm

: 280 × 150 × 400 mm

: 280 × 150 × 400 mm

: 280 × 150 × 400 mm

Max waga narzędzia

: 50 kg

: 50 kg

: 50 kg

: 50 kg

Max obciążenie magazynu

: 360 kg

: 360 kg

: 360 kg

: 360 kg

WIELKOŚCI POZOSTAŁE:



Dokładność pozycjonowania

: ±0,007 / 500 mm

: ±0,007 / 500 mm

: ±0,007 / 500 mm

: ±0,007 / 500 mm

Powtarzalność

: ±0,005

: ±0,005

: ±0,005

: ±0,005

Standardowy sterownik

: Fanuc 0iTF

: Fanuc 0iTF

: Fanuc 0iTF

: Fanuc 0iTF

Pojemność zbiornika hydrauliki

: 50 l

: 50 l

: 50 l

: 50 l

Pojemność zbiornika chłodziwa

: 900 l

: 900 l

: 900 l

: 900 l

Waga obrabiarki

: 20000 kg

: 23500 kg

: 25500 kg

: 27000 kg

Główne wymiary

: 3485 × 3930 × 5050 mm

: 3540 × 3695 × 5300 mm

: 3790 × 3950 × 5300 mm

: 4400 × 4100 × 5700 mm
