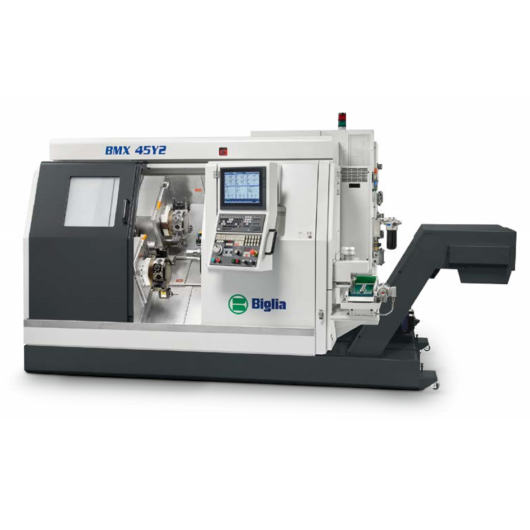

Nowa, opracowana na bazie doświadczeń modeli B436/438 obrabiarka BMX45Y2 to naturalna ewolucja sprawdzonych i docenionych przez użytkowników wielogłowicowych centrów tokarskich włoskiej firmy Belotti.
Dwuwrzecionowe i dwugłowicowe centrum tokarskie z dwiema osiami Y i dwiema osiami C zaprojektowane jest tak by sprostać wymaganiom sektora automatycznego toczenia z pręta. Szybka i kompaktowa wielogłowicowa tokarka do obróbki małych, skomplikowanych elementów na gotowo.
Produktywność centrum tokarskiego BMX45Y2 jest zapewniona między innymi dzięki optymalnemu położeniu głowic oraz funkcji ruchomego w dwóch osiach wrzeciona przechwytującego. W czasie pracy z dolną głowicą wrzeciono przechwytujące zjeżdża do pozycji dolnej ułatwiając dojście głowicy górnej do detalu znajdującego się we wrzecionie głównym. Tego typu rozwiązanie skraca czas cyklu maszynowego poprzez pełne wykorzystanie potencjału leżącego w automacie wieloosiowym. Powyższa elastyczność pracy zdecydowanie skraca proces wdrożenia detalu do produkcji. Automatyczny odbiornik i transporter detalu dodatkowo przyśpieszają proces eliminując do minimum czas jałowy
BMX45Y2 ma zwartą, kompaktową konstrukcję, która zapewnia optymalne wykorzystanie przestrzeni na hali produkcyjnej. Udane połączenie masywnego, żeliwnego nachylonego pod kątem 450 łoża, dużych rozmiarów głównych elementów mechanicznych oraz mocnych wrzecion (11 kW) i napędzanych narzędzi (4,6 kW) pozwala na otrzymanie niżej wymienionych korzyści:
- optymalna i precyzyjna obróbka wszystkich materiałów, nawet tych najtwardszych
- skrócenie czasu cykli obróbkowych i dłuższa żywotność narzędzi
- idealne odprowadzanie wiórów
- ergonomiczny oraz bezproblemowy dostęp do przestrzeni obróbki, ułatwiający wymianę narzędzi i detali
Głowica / napędzane narzędzia
BMX45Y2 wyposażony jest w dwie szybkie i mocne głowice, które mogą zostać wyposażone do 30 narzędzi jednocześnie. Napędzane narzędzia zasilane są silnikiem o mocy 2,2/4,6 kW, momencie obrotowym 22 Nm i prędkości obrotowej 6000 obr/min.
Konstrukcja
Masywny, żeliwny korpus z nachylonym pod kątem 45° łożem, z dużymi prowadnicami tocznymi zapewnia wysoką sztywność mechaniczną, wyjątkowe tłumienie drgań i stabilność termiczną.
Wrzeciono tokarskie
BMX45Y2 jest wyposażony w dwa elektrowrzeciona chłodzone cieczą, napędzane silnikami o najwyższej wydajności (moc 11 kW i prędkość obrotowa 6000 obr./min).
Sztywne elektrowrzeciona umożliwiają uzyskanie wysokich wartości obróbczych, konkurencyjnej jakości wykończenia powierzchni i osiowości.
Wrzeciono przechwytujące
Wrzeciono przechwytujące modelu BMX45Y2 z możliwością ruchów wzdłużnych i poprzecznych, sterowanych osiami NC (osi Z3, X3), zwiększa elastyczność i wydajność obróbki. Współpracując z wrzecionem głównym oraz z dwoma głowicami, zachowując bezpieczną przestrzeń między nimi, pozwala na uzyskanie wysokiej jakości i dokładności nawet skomplikowanych obróbek. Dzięki temu rozwiązaniu, modele BMX45Y2 uzyskują następujące korzyści:
- wyeliminowanie kolizji między obszarami roboczymi dwóch głowic
- jednoczesna obróbka trzema narzędziami dzięki opcji nałożenia ruchów „Superimposition”
- możliwość zastosowania przeciwwrzeciona jako mocowanie do konika, służącego do podparcia przedmiotu obrabianego, umieszczonego na wrzecionie głównym T1, przy jednoczesnym zachowaniu możliwości obróbki na wrzecionie T2
Konik
Konik montowany jest na przechwycie jako suport wyposażony w obrotowy kieł. Może służyć jako wsparcie do obrób wiotkich wałków.
Przenoszenie detali
Ramię rozładunkowe gotowych detali pozwala na automatyczny i w szybki rozładunek detali o długości do 180 mm.
Ustawiak narzędzia (opcja)
Opcja pozwala na zresetowanie pozycji narzędzia, sprawiając by jego ustawienie było bezpieczne i bezkolizyjne. Dwa czujniki umożliwiają ustawienie narzędzi na obu głowicach, redukując czas ustawczy.
Sterowanie CNC
Mitsubishi M830VS
- 15-calowy dotykowy kolorowy wyświetlacz LCD
- Klawiatura QWERTY
- 64-bitowy procesor RISC
- Transmisja danych: port USB, karta pamięci SD, port Ethernet, port RS 232
- Panel operacyjny Biglia z klawiszami
- SSS Control Super Smooth Surface (kontrola ścieżki narzędzia, prędkości i jakości powierzchni),
- Nano Interpolation i OMR Control (prewencyjny system obliczania trajektorii narzędzia przy dużej prędkości i precyzji) dla uzyskania najwyższej jakości efektów obróbki i wykańczania
|
|
|
BMX45Y2 |
|
POLE OBRÓBCZE MASZYNY: |
|
|
|
Maksymalna średnica pręta |
mm |
45 |
|
Max. średnica toczenia |
mm |
100 |
|
Max. długość toczenia |
mm |
180 |
|
WRZECIONO GŁÓWNE: |
|
|
|
Max. prędkość obrotowa wrzeciona |
obr/min |
6000 |
|
Przelot wrzeciona |
mm |
55 |
|
Średnica wew. łożysk wrzeciona |
mm |
85 |
|
Średnica uchwytu |
mm |
110 |
|
Moc silnika wrzeciona |
kW |
11 |
|
Moment obrotowy |
Nm |
95 |
|
Oś C: min. programowalna wartość |
0 |
0,0010 |
|
Oś X3: skok posuw konika |
mm - m/min |
170 [-85 /+85] - 15 |
|
Oś Z3: skok-szybki posuw konika |
mm - m/min |
390 - 30 |
|
Głowica T1/ Głowica T2 |
|
|
|
Liczba pozycji głowicy |
szt |
12 |
|
Czas obrotu (1poz) |
sek |
0,15 |
|
Ilość napędzanych narzędzi |
szt |
12 |
|
Prędkość obrotowa |
obr/min |
6000 |
|
Moc silnika |
kW |
2,2 / 4,6 |
|
Maksymalny moment obrotowy |
Nm |
22 |
|
Osie X1-X2: skok - szybki |
mm - m/min |
110-15 |
|
Osie Z1-Z2: skok - szybki |
mm - m/min |
350-30 |
|
Osie Y1-Y2: skok - szybki |
mm - m/min |
60 [-30/+30] – 15 |
|
Chłodziwo |
|
|
|
Pojemność zbiornika |
l |
200 |
|
Ciśnienie ze standardową pompą |
bar |
7 |
|
|
|
|
|
Wymiary gabarytowe z przenośnikiem wiórów |
mm |
4320 x 1850 x 2195 |
|
Wysokość środka wrzeciona |
mm |
1165 |
|
Waga z przenośnikiem wiórów |
kg |
6000 |
