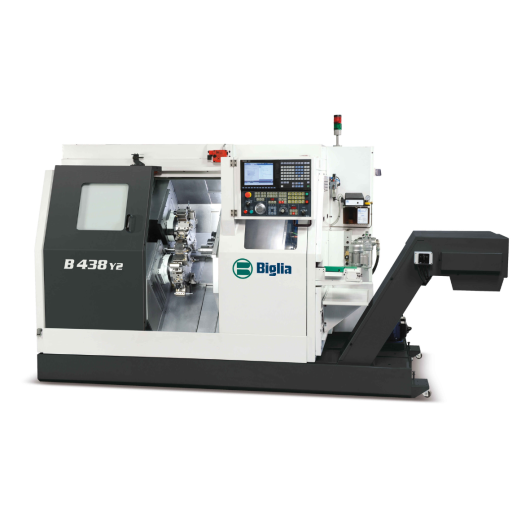

Ta kompaktowa i wszechstronna maszyna pozwala na łączone toczenie, frezowanie i wiercenie elementów o niewielkich gabarytach
Gama maszyn QUATTRO jest produkowana przez Biglię od 1990 roku, a trzecia generacja jest teraz jeszcze bardziej ulepszona przez model B438Y2. Ten nowy model został wprowadzony na rynek, aby spełnić specyficzne wymagania w zakresie obróbki prętów w toczeniu automatycznym: tokarka CNC z dwoma głowicami i podwójnym wrzecionem ze stałym wrzeciennikiem, kompaktowa, wszechstronna i szybka do łączonego toczenia, frezowania i wiercenia małych rozmiarów detali. B438Y2 ma bardzo zwartą konstrukcję zapewniającą optymalne wykorzystanie dostępnej przestrzeni w warsztacie (mniej niż 5 mkw.). Solidna żeliwna konstrukcja, solidne elementy, takie jak główne łoże, prowadnice liniowe, głowice i wrzeciona w połączeniu z mocnymi silnikami wrzecion (11 kW) i napędzanymi narzędziami (maks. 4,6 kW) pozwolą osiągnąć znaczące wyniki: - optymalne obróbka wszystkich materiałów, zwłaszcza twardych stopów - skrócenie czasu cyklu i dłuższa żywotność narzędzia - doskonała i wydajna metoda usuwania „wiórów” - ergonomia i łatwy dostęp do operacji konfiguracji i przezbrojenia.
Główne cechy B483-Y2 to:
-2 osie Y.
-Optymalne wykorzystanie dostępnej przestrzeni w warsztacie (mniej niż 5 m2)
-Masywne, sztywne żeliwne łoże skośne pod kątem 45 ° zapewnia wysoką sztywność, wyjątkowe tłumienie drgań i stabilność termiczną
-Dwie wytrzymałe i szybkie serwomechanizmy Biglia. Jednocześnie może pracować do 30 narzędzi. Narzędzia obrotowe napędzane są silnikiem o momencie obrotowym 22 Nm i mocy 2,2 / 4,6 kW.
-Dwa zintegrowane wrzeciona silnika chłodzone cieczą, które są napędzane wysokowydajnymi silnikami (moc 11 kW i prędkość obrotowa 7000 obr / min). Te wrzeciona zapewniają mocne cięcie, a także wyjątkową jakość wykończenia powierzchni i dokładność okrągłości.
-Pozycja wrzeciona pomocniczego sterowanego CNC z podwójnym ruchem (wzdłużnym i poprzecznym - osie Z3 i X3) umożliwia niezawodną i elastyczną obróbkę. Ruch poprzeczny pozwala drastycznie zmniejszyć problemy z zakłóceniami
-Automatyczny chwytacz detali umożliwia rozładunek gotowych detali o długości do 100 mm w trybie automatycznym i na postoju.
-Możliwość wykorzystania wrzeciona pomocniczego jako zwykłego konika do przytrzymywania przedmiotu obrabianego na wrzecionie głównym z wieżyczką górną
|
|
|
B438 Y2 |
|
Maks. średnica pręta |
mm |
38 |
|
Maks. długość toczenia |
mm |
100 |
|
Przesuw osi Y |
mm |
50 (-25/+25) |
|
Główne wrzeciono: Maks. prędkość |
obr/min |
20-7000 |
|
Moc silnika (50%) |
kW |
11 (7,5) |
|
Przeciwwrzeciono: Maks. prędkość |
obr/min |
20-70000 |
|
Moc silnika (50%) |
kW |
11 (7,5) |
|
Ilość Głowic |
|
2 |
|
Ilość narzędzi |
|
12X2 |
|
Ilość narzędzi napędzanych |
|
12x2 |
|
Prędkość napędzanych narzędzi |
obr/min |
6000 |
|
Moc napędzanych narzędzi |
kW |
4,6 |
|
Sterowanie CNC |
|
MITSUBISHI M730 |
|
Waga maszyny z przenośnikiem wiórów |
kg |
4700 |
|
Wymiary |
cm |
368x151x199h |
