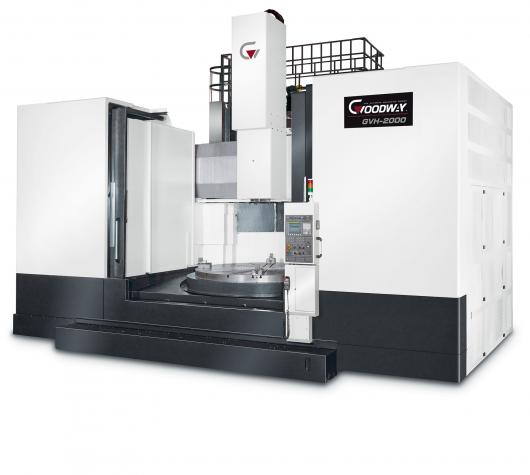

Pionowe centrum obróbcze SUPER GV

Więcej o firmie

Goodway

Max. średnica obróbki	2300 \| 2800 \| 3500 \| 4000 \| 4500 \| 5000 \| 6000 \| 7000 \| 8000 \| 9000
Max. wysokość toczenia	1600 \| 1700 \| 2100 \| 2400 \| 3200 \| 4000 \| 5000
Prędkość obrotowa wrzeciona	20 \| 25 \| 60 \| 80 \| 120 \| 160 \| 200
Pojemność magazynu narzędzi ATC	16
Napędzane narzędzia	Tak
Oś Y	Nie
Przechwyt	Nie

Czytaj więcej

Skontaktuj się ze sprzedawcą

Pionowe centrum tokarskie serii SUPER GV (GVH oraz GVB) charakteryzuje się wysoką prędkością obróbki w połączeniu z dokładnością. Producent GOODWAY wyposażył ten model obrabiarki w najnowocześniejsze rozwiązania technologiczne, połączenie sztywnej, bramowej konstrukcji oraz precyzyjnych prowadnic liniowych z serwo indeksowaną głowicą.

Dopełnieniem przewagi technologicznej obrabiarki jest mocne wrzeciono. Obrabiarki serii Super GV łączą z powodzeniem kompaktowość konstrukcji z możliwościami obróbki ciężkiej.

GŁÓWNE PARAMETRY:	GVH-2000	GVH-2500	GVB-3000	GVB-3500	GVB-4000	GVB-4500	GVB-5000	GVB-6000	GVB-7000	GVB-8000
Średnica stołu [mm]	Ø 2000	Ø 2500	Ø 3000	Ø 3500	Ø 4000	Ø 4500	Ø 5000	Ø 6000	Ø 7000 mm	Ø 8000 mm
Max przelot [mm]	Ø 2500	Ø 3000	Ø 3700	Ø 4200	Ø 4700	Ø 5200	Ø 6400	Ø 7400	Ø 9000 mm	Ø 9500 mm
Max średnica toczenia [mm]	Ø 2300	Ø 2800	Ø 3500	Ø 4000	Ø 4500	Ø 5000	Ø 6000	Ø 7000	Ø 8000 mm	Ø 9000 mm
Max wysokość toczenia [mm]	1700 / 2100		1600 / 2400 / 3200		1600 / 2400 / 3200		2400 / 3200 / 4000		2600 / 3400 / 4200 / 5000
Nośność stołu [kg]	10000	15000	20000 / opc 45000		30000 / opc 60000		100000	150000	250000	300000
WRZECIONO PRZEDMIOTOWE:
Średnica łożysk wrzeciona [mm]	Ø 912	Ø 1180	Łożyska toczne / Opc: hydrostatyczne		Łożyska toczne / Opc: hydrostatyczne		Hydrostatyczne
Moc silnika wrzeciona [kW[	60(const)/75(30min)		(39/45)x2[Opc.(58/70)x2]		(39/45)x2[Opt.(58/70)x2or(95/140)x2]		(58/70)x2[Opt.(95/140)x2]
Typ napędu silnika wrzeciona	2 biegowa przekładnia zębata
Zakresy obrotów wrzeciona [obr/min]	1 - 200	1 - 160	1 ~ 120 / 1 ~ 80 ( Hydrostatyczne )		1 - 60		1 - 40	1 - 25	1 - 20	1 - 20
Moment obrotowy wrzeciona [Nm]	59700	741740	169700		272700		347000	439600	450980	450980
WRZECIONO NARZĘDZIOWE (OPCJA):
Moc silnika wrzeciona [kW]	11 (const) / 15 (30 min)		15 (const) / 18 (30 min)		22/26
Zakresy obrotów wrzeciona [obr/min]	2 - 2400	2 - 2400	2 - 2400	2 - 2400	1 -2400
OŚ CF (opcjonalnie):
Moc silnika [kW]	5.5	5.5	-	-	-
Prędkość osi CF [obr/min]	6	6	-	-	-
Moment osi CF [Nm]	12600	16200	-	-	-
OSIE X,Z i W:
Max przesuw w osi X [mm]	2,830(+1,000~-1,830)	3,080(+1,000~-2,080)	3,950(+1,500~-2,450)	4,450(+1,750~-2,700)	4,950(+2,000~-2,950)	5,450(+2,250~-3,200)	6,435(+2,500~-3,935)	7,435(+3,000~-4,435)	8,635(+3,700~-4,935)	9,735(+4,300~-5,435)
Max przesuw w osi Z [mm]	1200 / 1500	1200 / 1500	1500 / 1800	1500 / 1800	1500 / 1800		1600 / 2000		1600 / 2000 / 2500
Posuwy szybkie X / Z [m/min]	10 / 10 m/min	10 / 10 m/min	6 / 10 m/min	6 / 10 m/min	6 / 10 m/min
Moc Serwo-silnika osi X / Z [kW]	AC 6 / 9	AC 6 / 9	AC 8.2	AC 8.2	AC 8.2
Max przesuw w osi W [mm]	1200 / 1600	1200 / 1600	1200 / 2000 / 2800	1200 / 2000 / 2800	1200 / 2000 / 2800		1600 / 2400 / 3200		1600 / 2400 / 3200 / 4000
Posuwy szybkie W [mm/min]	200/min	200/min	150/min	150/min	150/min
AUTOMATYCZNY MAGAZYN NARZĘDZI:
Ilość pozycji	16	16	16	16	16
Stożek wrzeciona	BT50	BT50	BT50 / opc: BT60	BT50 / opc: BT60	BT50 / opc: BT60
Max wielkość narzędzia [mm]	280 × 150 × 400	280 × 150 × 400	280 × 150 × 400	280 × 150 × 400	280 × 150 × 400
Max waga narzędzia [kg]	50	50	50	50	50
Max obciążenie magazynu [kg]	360	360	800	800	800
WIELKOŚCI POZOSTAŁE:
Dokładność pozycjonowania [mm]	±0,007 / 500	±0,007 / 500	±0,007 / 500	±0,007 / 500	±0,007 / 500
Powtarzalność	±0,005	±0,005	±0,005	±0,005	±0,005
Standardowy sterownik	Fanuc 0iTF	Fanuc 0iTF	SIEMENS SINUMERIK 840D sl	SIEMENS SINUMERIK 840D sl	SIEMENS SINUMERIK 840D sl
Pojemność zbiornika hydrauliki [l]	130 l	130 l	200 l	200 l	200 l		350 l
Pojemność zbiornika chłodziwa [l]	1000 l	1600 l	2000 l		2500 l	2800 l	3500 l	3500 l	6800 l	6800 l
Waga obrabiarki [kg]	50000	55000	70000	90000	100000	130 000	200000	280000	400000	420000
Główne wymiary [mm]	7040 x 4610 x 6895	7540 x 4610 x 6895	12500 x 9000 x 7600	13000 x 9000 x 7600	14500 x 10000 x 7600	15000 x 10000 x 7600	16500 x 11000 x 8550	18000 x 12000 x 8550	21000 x 15500 x 12000	23000 x 15500 x 12000
