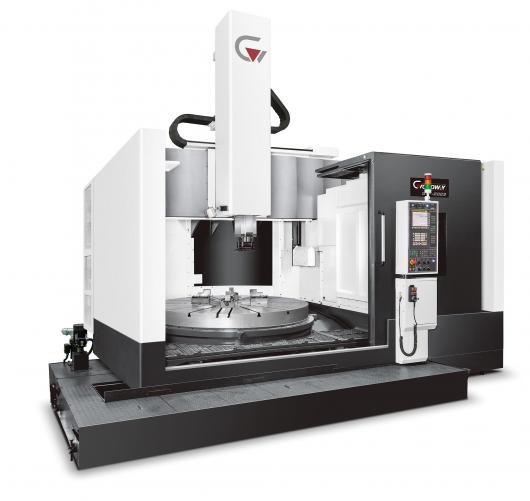

Pionowe centrum tokarskie GVF

Super sztywne, pionowe centrum obróbcze GVF

Max. średnica obróbki 1200 | 1400 | 1500 | 1800 | 2300
Max. wysokość toczenia 900
Prędkość obrotowa wrzeciona 200 | 250 | 350 | 500
Pojemność magazynu narzędzi ATC 12, 16
Napędzane narzędzia Nie
Oś Y Nie
Przechwyt Nie

Pionowe centrum tokarskie serii GVF charakteryzują się wysoką prędkością obróbki w połączeniu
z dokładnością.

Producent GOODWAY wyposażył te modele obrabiarek w najnowocześniejsze rozwiązania technologiczne, połączenie sztywnej konstrukcji oraz precyzyjnych prowadnic liniowych z serwo indeksowaną głowicą. Dopełnieniem przewagi technologicznej obrabiarki jest mocne wrzeciono.

Super sztywna konstrukcja obrabiarki jest wynikiem zaprojektowania jej przy pomocy metody elementów skończonych (FEM). Wykorzystanie korpusu połączonego z kolumną, otrzymanego w procesie odlewania, zwiększyło o 30% sztywność mechaniczną, w porównaniu do standardowych rozwiązań.

Obrabiarki serii GVF przy dużym obciążeniu utrzymują długotrwałą dokładność. Większa sztywność korpusu, co za tym idzie większa sztywność obróbki pozwala na znaczące wydłużenie życia narzędzi. Korpus wykonany jest ze stabilizowanego odlewu MEEHANITE zapewniającego większą trwałość w stosunku do zwykłych odlewów. Wytrzyma lata rygorystycznej obróbki dzięki zastosowaniu dużej ilości użebrowania i wspomnianej jednoczęściowej, zbalansowanej termicznie, struktury łoża i kolumny.

Model

GVF-1112

GVF-1214

GVF-1215

GVF-1618

GVF-2023

GŁÓWNE PARAMETRY:











Średnica stołu

Ø 1100 mm

Ø 1250 mm

Ø 1250 mm

Ø 1600 mm

Ø 2000 mm

Max przelot

Ø 1400 mm

Ø 1450 mm

Ø 1600 mm

Ø 2000 mm

Ø 2350 mm

Max średnica toczenia

Ø 1200 mm

Ø 1400 mm

Ø 1500 mm

Ø 1800 mm

Ø 2300 mm

Max wysokość toczenia

900 mm

900 mm

900 mm

900 mm

900 mm

Nośność stołu

4000 kg

3700 kg

5000 kg

8000 kg

5000 kg / opc: 8000 kg

WRZECIONO PRZEDMIOTOWE:











Średnica łożysk wrzeciona

Ø 350

Ø 350

Ø 423

Ø 580

Ø 580 / opc: Ø 690

Moc silnika wrzeciona

37 kW (const) / 45 kW (30 min)

37 kW (const) / 45 kW (30 min)

37 kW (const) / 45 kW (30 min)

37 kW (const) / 45 kW (30 min)

37 kW (const) / 45 kW (30 min)

Typ napędu silnika wrzeciona

2 biegowa przekładnia zębata

2 biegowa przekładnia zębata

2 biegowa przekładnia zębata

2 biegowa przekładnia zębata

2 biegowa przekładnia zębata

Zakresy obrotów wrzeciona

1 - 500 obr/min

1 - 350 obr/min

1 - 350 obr/min

1 - 250 obr/min

1 - 200 obr/min

Moment obrotowy wrzeciona

10170 Nm

10170 Nm

17100 Nm

23900 Nm

23900 Nm

WRZECIONO NARZĘDZIOWE (OPCJA):











Moc silnika wrzeciona

7,5 kW (const) / 11 kW (30 min)

7,5 kW (const) / 11 kW (30 min)

11 kW (const) / 15 kW (30 min)

11 kW (const) / 15 kW (30 min)

11 kW (const) / 15 kW (30 min)

Zakresy obrotów wrzeciona

1 - 2400 obr/min

1 - 2400 obr/min

1 - 2400 obr/min

1 - 2400 obr/min

1 - 2400 obr/min

OŚ CF (opcjonalnie):











Moc silnika

3 kW

3 kW

3 kW

3 kW

3 kW

Prędkość osi CF

15 obr/min

15 obr/min

13 obr/min

9 obr/min

9 obr/min

Moment osi CF

2280 Nm

2280 Nm

2800 Nm

4030 Nm

4030 Nm

OSIE X i Z:











Max przesuw w osi X

1450 (-250~1200) mm

1,550 ( -250 ~ +1,300 ) mm

1,600 ( -250 ~ +1,350 ) mm

1,750 ( -250 ~ +1,500 ) mm

2,000 ( -250 ~ +1,750 ) mm

Max przesuw w osi Z

900 mm

900 mm

900 mm

900 mm

900 mm

Posuwy szybkie X / Z

12 m/min / 10 m/min

12 m/min / 10 m/min

12 m/min / 10 m/min

12 m/min / 10 m/min

12 m/min / 10 m/min

Moc Serwo-silnika osi X / Z

AC 7 / 9kW

AC 7 / 9kW

AC 6 / 9 kW

AC 6 / 9 kW

AC 6 / 9 kW

AUTOMATYCZNY MAGAZYN NARZĘDZI :











Ilość pozycji

12

12

16

16

16

Stożek wrzeciona

BT50

BT50

BT50

BT50

BT50

Max wielkość narzędzia

280 × 150 × 400 mm

280 × 150 × 400 mm

280 × 150 × 400 mm

280 × 150 × 400 mm

280 × 150 × 400 mm

Max waga narzędzia

50 kg

50 kg

50 kg

50 kg

50 kg

Max obciążenie magazynu

360 kg

360 kg

360 kg

360 kg

360 kg

WIELKOŚCI POZOSTAŁE:











Dokładność pozycjonowania

±0,007 / 500 mm

±0,007 / 500 mm

±0,007 / 500 mm

±0,007 / 500 mm

±0,007 / 500 mm

Powtarzalność

±0,005

±0,005

±0,005

±0,005

±0,005

Standardowy sterownik

Fanuc 0iTF

Fanuc 0iTF

Fanuc 0iTF

Fanuc 0iTF

Fanuc 0iTF

Pojemność zbiornika hydrauliki

50 l

50 l

50 l

50 l

50 l

Pojemność zbiornika chłodziwa

900 l

900 l

900 l

900 l

900 l

Waga obrabiarki

20000 kg

21500 kg

21500 kg

23500 kg

25000 kg

Główne wymiary

5020 × 4280 × 4900 mm

5020 × 4280 × 4900 mm

5125 × 3695 × 4900 mm

5325 × 3950 × 4900 mm

6035 × 4100 × 4900 mm
